张斌
从事防腐涂料与涂装工作的同行大多很了解St2、St3、Sa21/2、Sa3这种表面处理等级（参看图文并茂，教你辩识涂漆前钢材表面除锈处理等级）。其实，关于钢材涂漆前的表面处理等级很多，典型的如下常用的表面处理标准所规定的：
1、ISO 8501-1-2007 涂覆涂料前的钢材表面处理-表面清洁度的目视评价锈蚀等极和处理等级评定-第1部分：未涂覆过的钢材表面和全面清除原有涂层的钢材表面的锈蚀等级和处理等级（GB/T8923.1-2011）
2、ISO 8501-2-1994涂覆涂料前的钢材表面处理-表面清洁度的目视评价锈蚀等极和处理等级评定-第2部分：已涂覆过的钢材表面局部去除原有涂层后的处理等级（GB/T 8923.2-2008）
3、ISO 8501-3-2006涂覆涂料前的钢材表面处理-表面清洁度的目视评价锈蚀等极和处理等级评定-第2部分：焊缝、边缘及其它有表面缺陷区域的处理等级（GB/T 8923.3-2009）
而P1、P2、P3则正是ISO 8501-3/ GB/T 8923.3中所规定的对钢结构焊缝、边缘及其它有表面缺陷区域的处理等级。而这些区域正是防腐蚀工作中的重点部位，如果不经处理或处理不当，极易引起防腐蚀措施的早期失效和钢材的早期腐蚀。关于这一点，我曾在“图文并茂，教你如何防治工程机械涂层早期缺陷）”一文中有过介绍，可点击阅读。

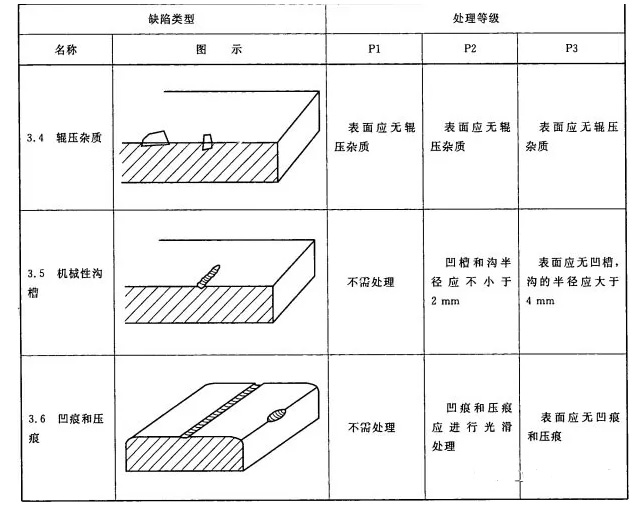

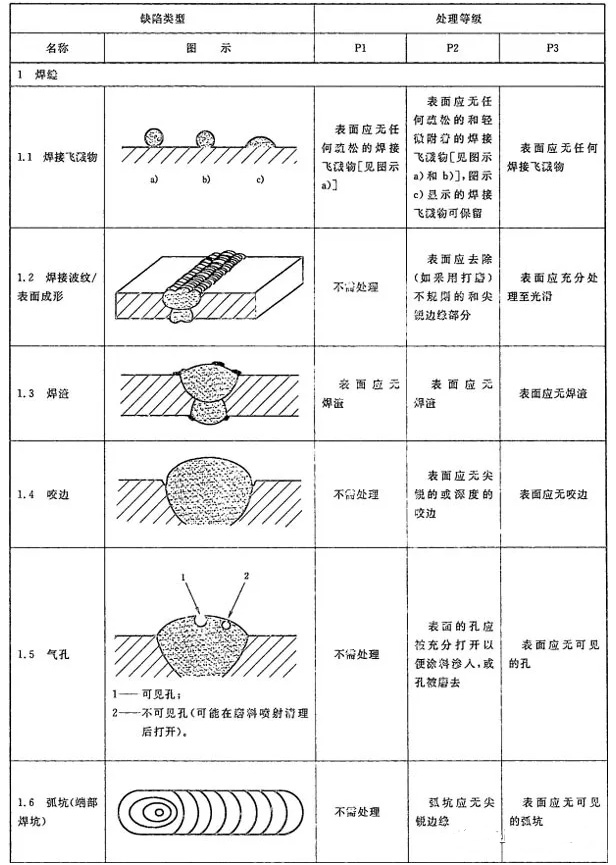

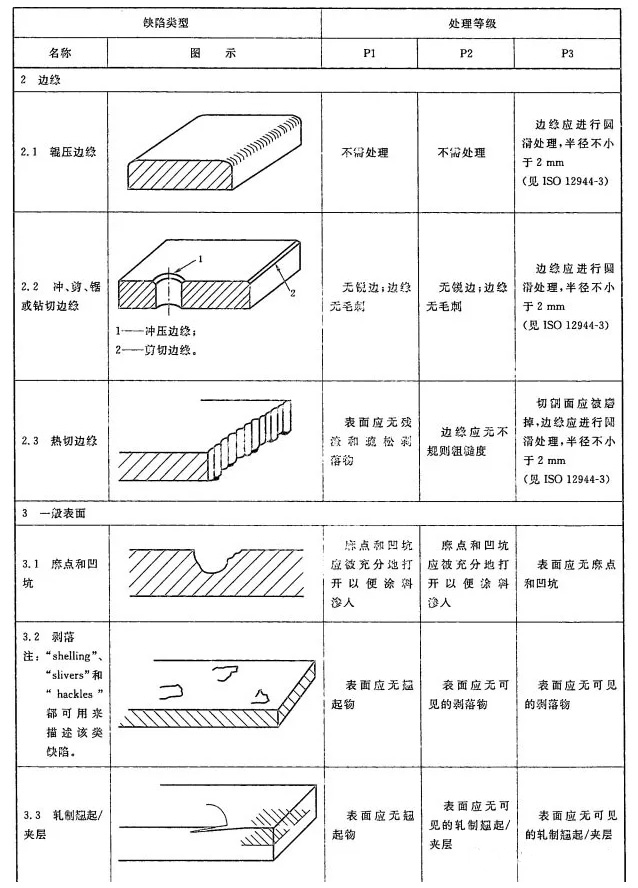

下面我们来看看P1、P2、P3对这些区域的处理要求：
可以看出，处理等级由低到高依次为P1、P2、P3。可根据不同的腐蚀环境和耐久性要求而选择。腐蚀环境越恶劣，耐久性要求越高，则处理等级要求应越高，焊接、边缘及缺陷区域的处理应越彻底。
文章摘选自微信号《工业涂料工程师》
(0)
