胡中源 邹 鹏

（北京展辰化工有限公司 101105）

摘要：简介了乳胶漆常用填料的主要性能及其对乳胶漆性能的影响。

关键词：填料；乳胶漆；耐老化性

0 引言

填料是乳胶漆的重要组分，最早用于乳胶漆中是为了增加涂料体积，起填充作用，降低乳胶漆成本。随着粉料深加工技术的发展，填料经过改性和精制，具有了许多其它功能。在配方设计过程中，通过填料的合理搭配可以改善乳胶漆的很多性能：（1）能有效降低乳胶漆的光泽；（2）能够提高乳胶漆的硬度、耐磨性和抗拉伸强度；（3）可改善乳胶漆的白度，提高乳胶漆的黏度，提高抗沉降性；（4）在高PVC（颜料体积浓度）乳胶漆中可提高乳胶漆的干膜遮盖力；（5）可提高乳胶漆的固含量和漆膜丰满度，改善乳胶漆的施工性能；（6）可降低VOC（挥发性有机化合物）含量；（7）可改善乳胶漆的耐擦洗性、耐沾污性和耐老化性等。

1、填料的性能

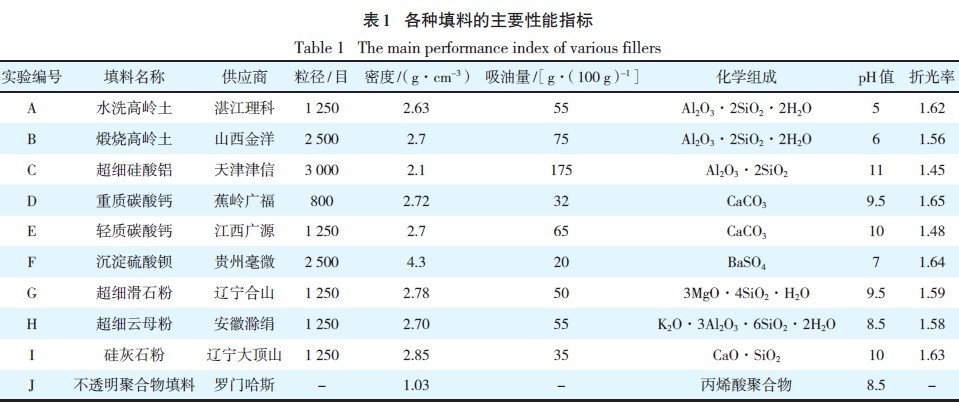

乳胶漆常用的填料有水洗高岭土、煅烧高岭土、超细硅酸铝、重质碳酸钙、轻质碳酸钙、滑石粉、沉淀硫酸钡、绢云母粉、硅灰石粉及最新的不透明聚合物填料等。本实验中所用填料的主要性能指标见表1。

2、实验方法

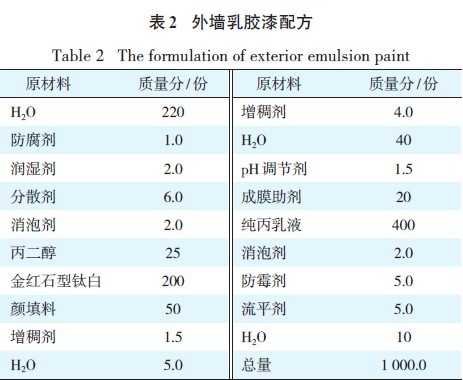

为了让读者更清楚地看到填料对乳胶漆具体性能的影响，笔者采用了常见的中等PVC 外墙乳胶漆配方（表2）。

3、执行标准和测试结果

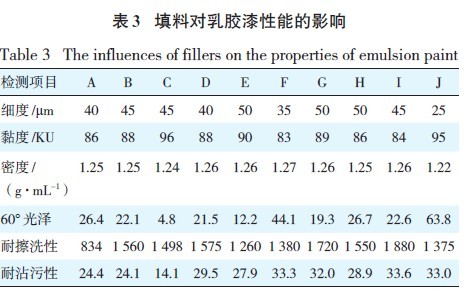

试板的状态调节和实验的温湿度：GB 9278—88 ；细度：GB 1724—79 ；黏度：GB 9269—88 ；对比率：GB 9270—88；密度：ASTM D 1475—85；光泽：GB 9754—88 ；耐擦洗性：ASTM D 2486—96 ；耐沾污性：GB 9755-2001 附录A ；耐老化性：GB 1865—88。测试结果见表3。

外墙乳胶漆的质量除取决于各项物理性能指标外，用户更关心的是其保护作用，也就是外墙乳胶漆的使用寿命，这就要求外墙乳胶漆漆膜具有良好的抵抗自然气候的破坏作用。检验方法有自然曝晒法和人工加速老化法。本实验采用人工加速老化法，选用紫外线碳弧灯，测试了粉化和变色2 项指标。经过1 200 h 测试，所有试样都未出现粉化现象，其变色情况如图1 所示。

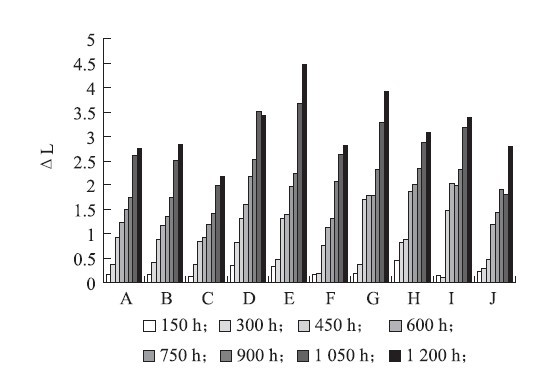

            图1 填料对乳胶漆耐老化性的影响

4、结语

（1） 由于填料深加工技术的发展，使填料的细度和粒径分布都较好，分散性得到了很大提高，经直接高速搅拌即可达到乳胶漆的细度要求。

（2） 填料的化学结构和吸油量对乳胶漆的黏度和光泽有很大影响。吸油量越大，黏度越高，光泽越低。合成填料比天然填料更易消光。片状结构和针状结构的填料比球形结构的填料更易消光。

（3） 片状结构和针状结构的填料比球形结构的填料耐擦洗性更好。

（4） 耐沾污性主要与乳液的性质和用量有关，与填料的关系不大。片状结构和针状结构的填料比球形结构的填料耐沾污性差。

（5） 填料对耐老化性的影响主要由填料本身的化学性质决定，但相同化学性质的填料，天然比人工合成的填料耐老化性好。添加不透明聚合物填料可以提高早期耐老化性。

文章来源于技术文献，仅供学习和分享。
