叶文

副部长

改性塑料

研究了次磷酸铝(AHP)和苯氧基环三磷腈(PCPZ)协效阻燃剂对聚碳酸酯(PC)的阻燃性能的影响。结果表明:AHP与PCPZ的质量比为1∶1复配后,协效阻燃剂的质量分数在10.0%时,阻燃PC的极限氧

研究课题：PC、基础树脂

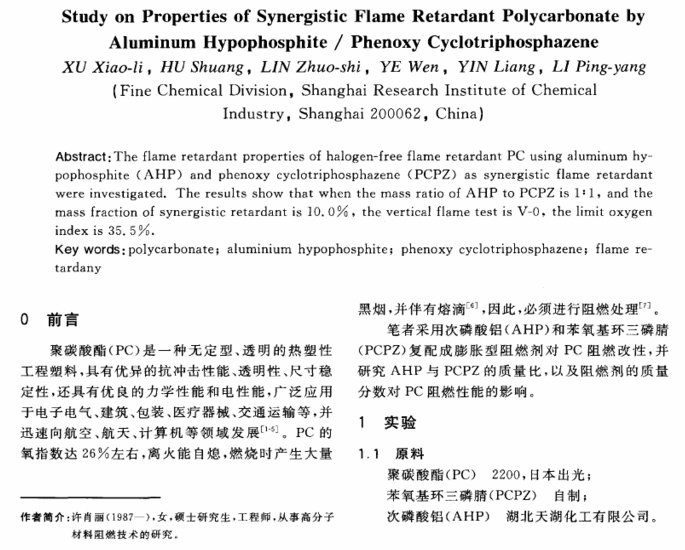

许肖丽  胡爽  林倬仕  叶文  尹亮  李平阳

（上海化工研究院 精细化工研究所，上海，200062）

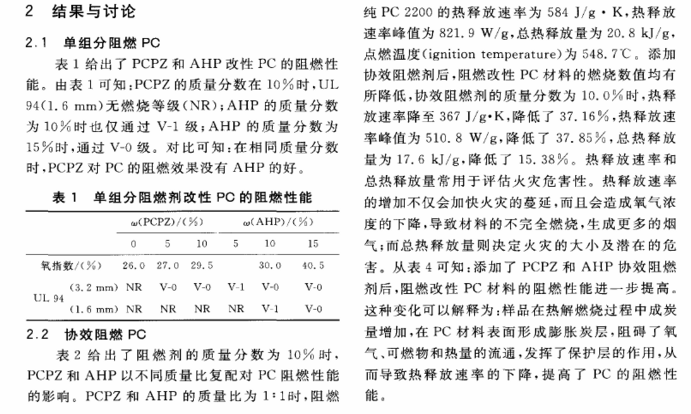

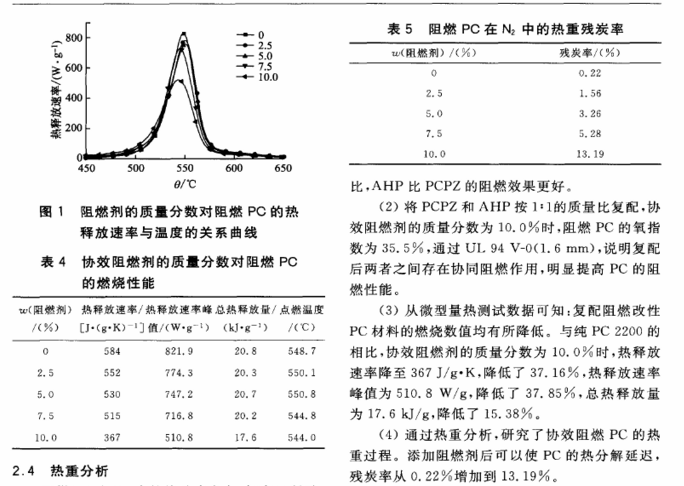

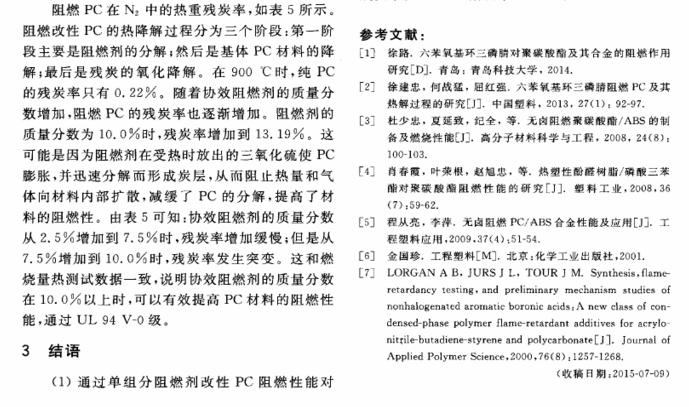

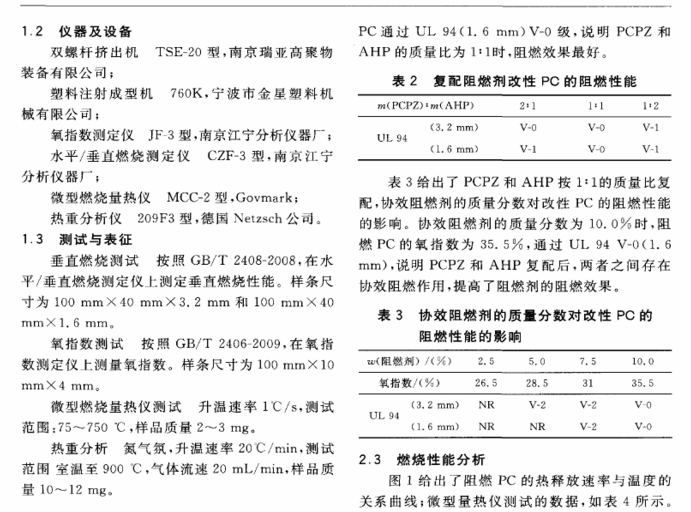

摘要：研究了次磷酸铝(AHP)和苯氧基环三磷腈(PCPZ)协效阻燃剂对聚碳酸酯(PC)的阻燃性能的影响。结果表明:AHP与PCPZ的质量比为1∶1复配后,协效阻燃剂的质量分数在10.0%时,阻燃PC的极限氧指数为35.5%,达到UL 94(1.6mm)V-0级。

关键词：聚碳酸酯 次磷酸铝 苯氧基环三磷腈 阻燃

文章发表于《上海涂料》，转载仅为科学普及和知识分享。

(0)
