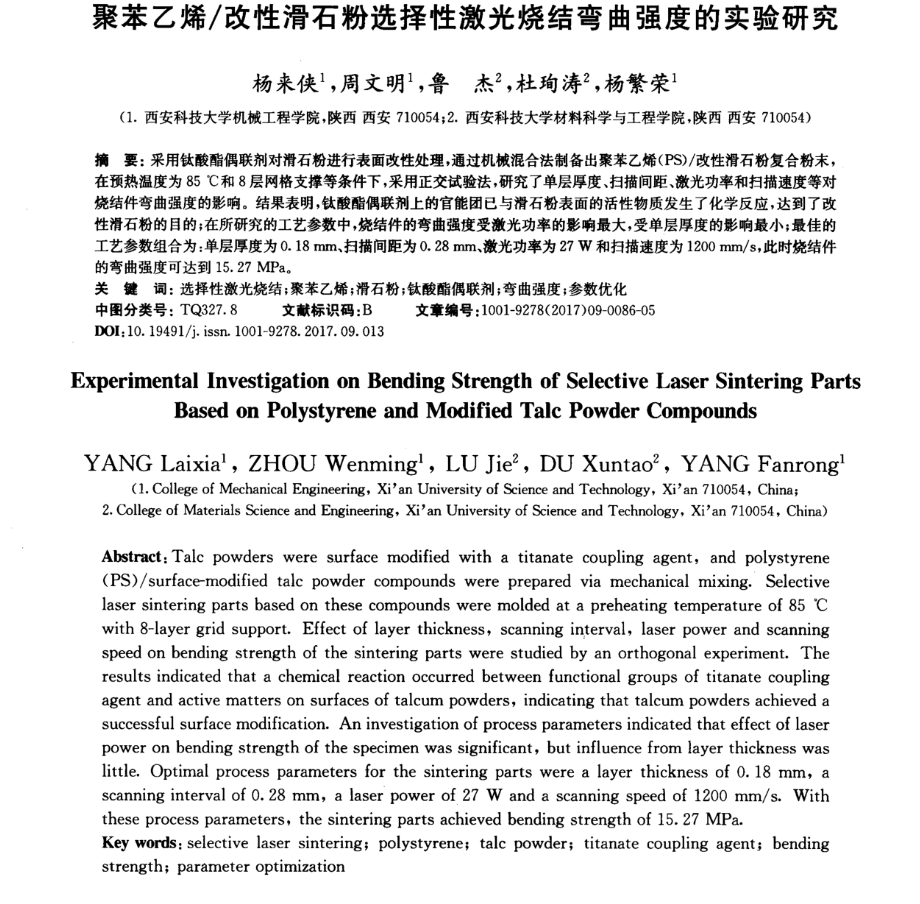

杨来侠1;周文明1;鲁杰2;杜珣涛2;杨繁荣1;
（1、西安科技大学机械工程学院,陕西西安 710054；2、西安科技大学材料科学与工程学院,陕西西安710054）

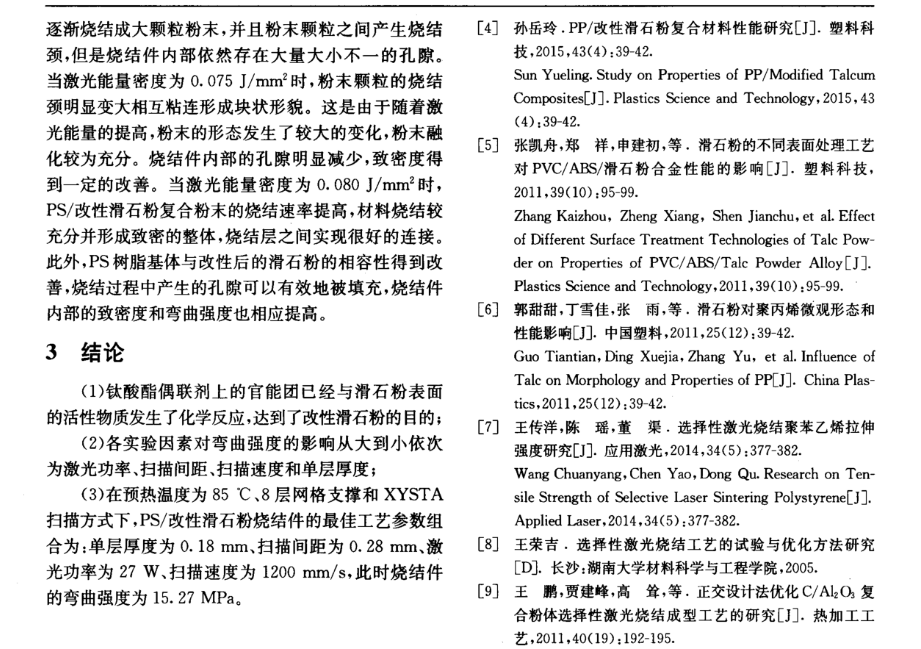

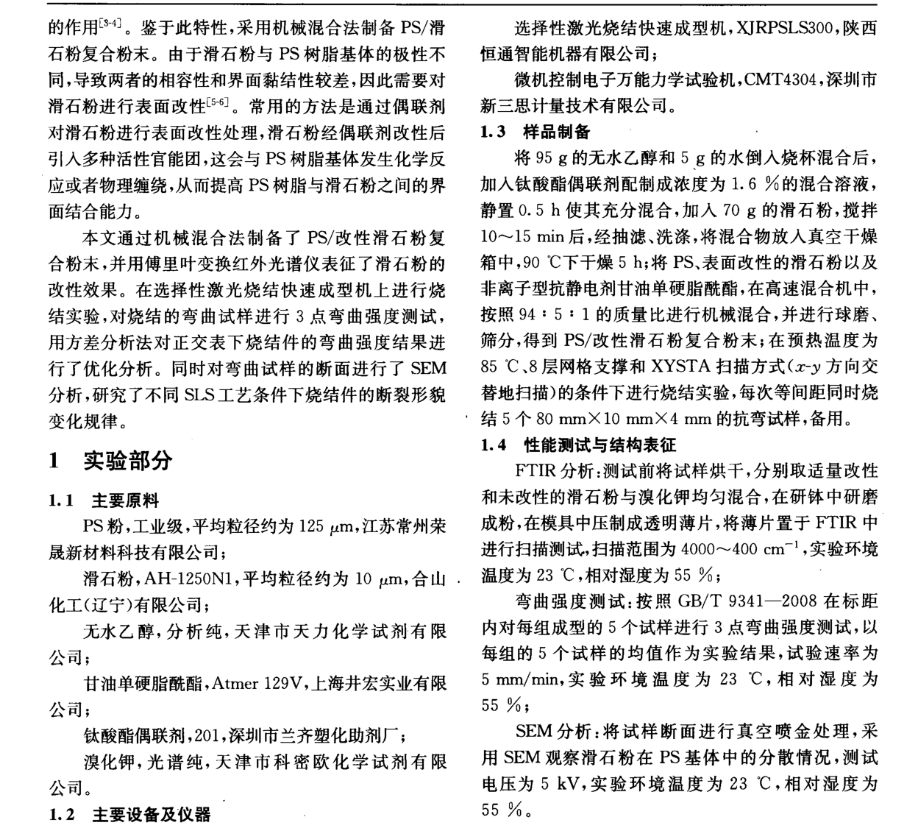

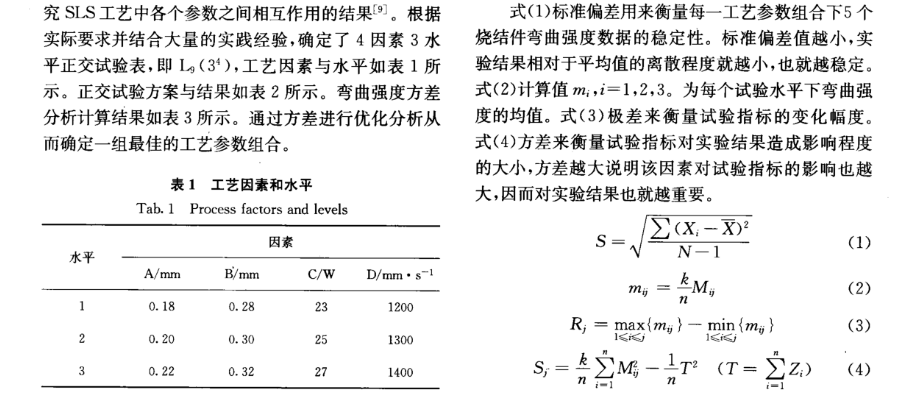

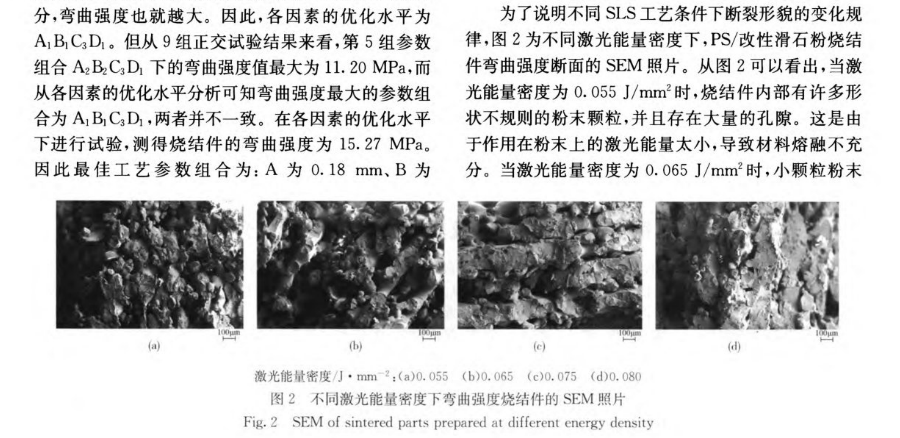

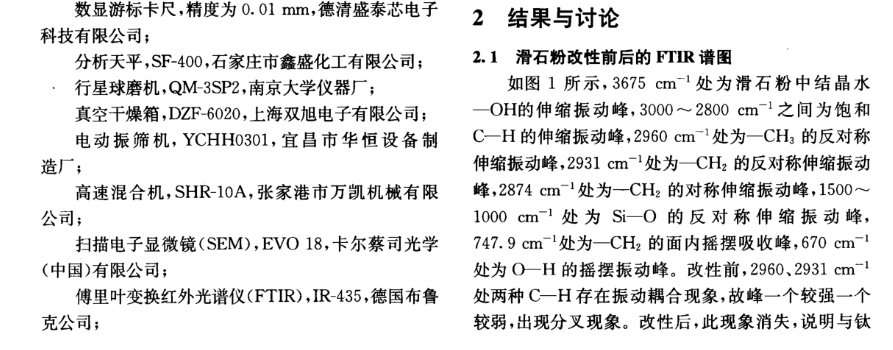

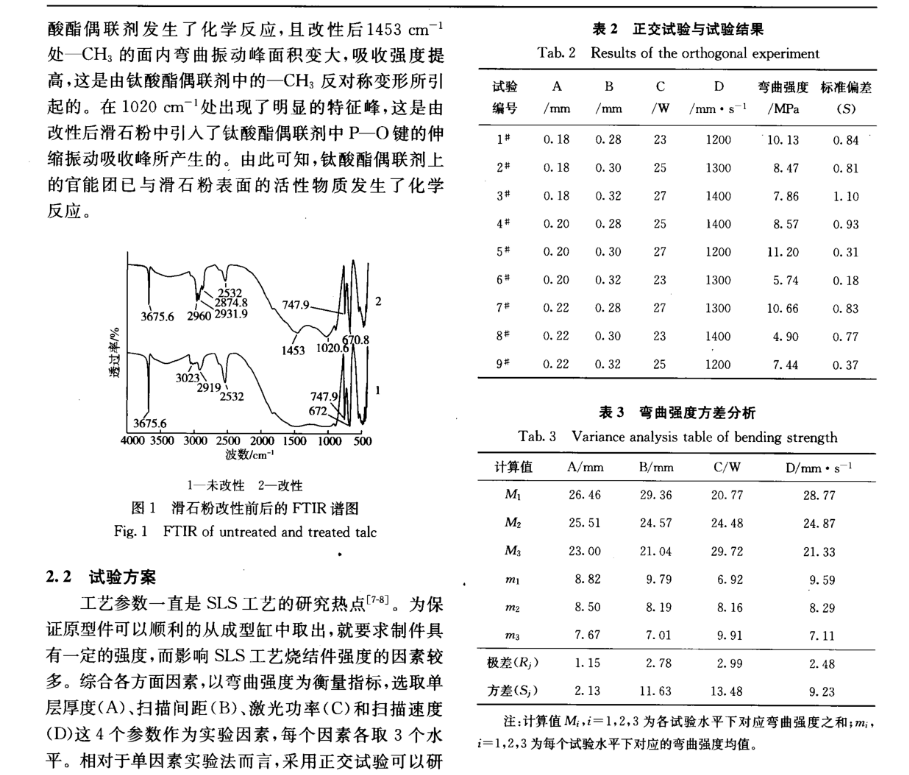

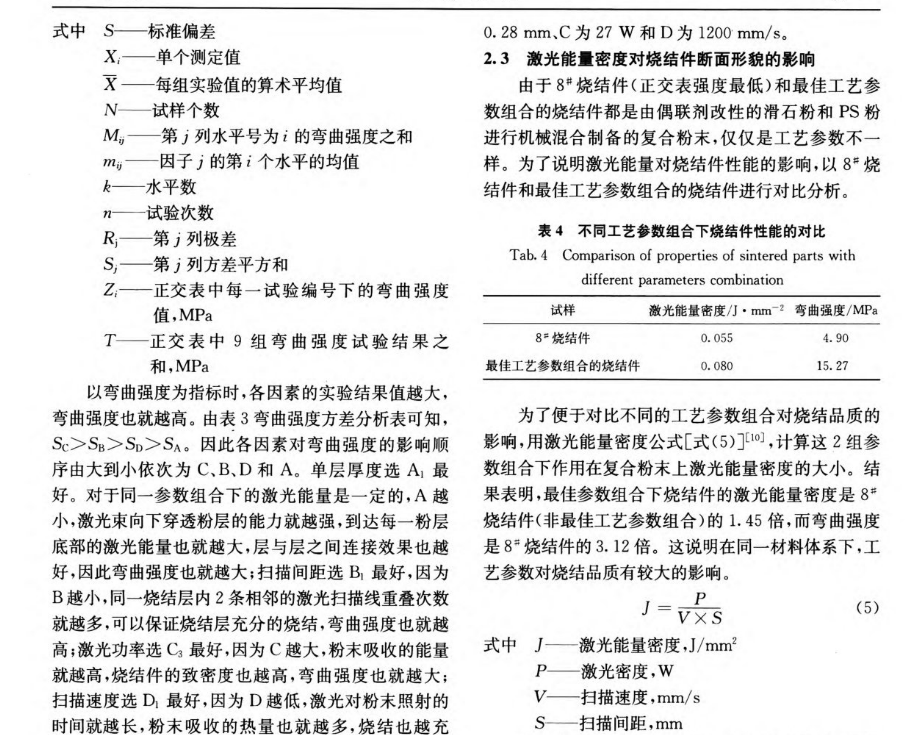

摘要：采用钛酸酯偶联剂对滑石粉进行表面改性处理,通过机械混合法制备出聚苯乙烯(PS)/改性滑石粉复合粉末,在预热温度为85℃和8层网格支撑等条件下,采用正交试验法,研究了单层厚度、扫描间距、激光功率和扫描速度等对烧结件弯曲强度的影响。结果表明,钛酸酯偶联剂上的官能团已与滑石粉表面的活性物质发生了化学反应,达到了改性滑石粉的目的;在所研究的工艺参数中,烧结件的弯曲强度受激光功率的影响最大,受单层厚度的影响最小;最佳的工艺参数组合为:单层厚度为0.18mm、扫描间距为0.28mm、激光功率为27W和扫描速度为1200mm/s,此时烧结件的弯曲强度可达到15.27 MPa。
关键词：选择性激光烧结；聚苯乙烯；滑石粉；钛酸纸偶联剂；参数优化
文章发表于《中国塑料》2017年第09期，转载仅供科学普及和知识分享。
(0)
