左禹

教授

建筑装饰涂料

用电化学交流阻抗技术(EIS)分析了环氧富锌底漆、环氧云铁中间漆和氟碳面漆配套而成的3种不同涂层体系(单涂层、双涂层及三涂层体系)在3.5％NaC1水溶液中的失效过程。

研究课题：通用工业涂料、防腐涂料

全 乐¹，唐聿明^*1，朱艳芳¹，曹京宜²，左 禹¹

(1．北京化工大学材料科学与工程学院，材料电化学过程与技术北京市重点实验室，北京100029；2．海军涂料分析检测中心，北京102442)

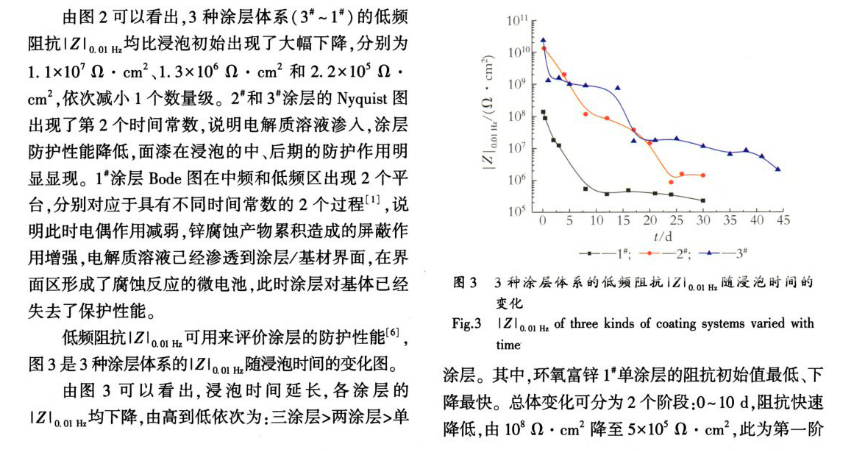

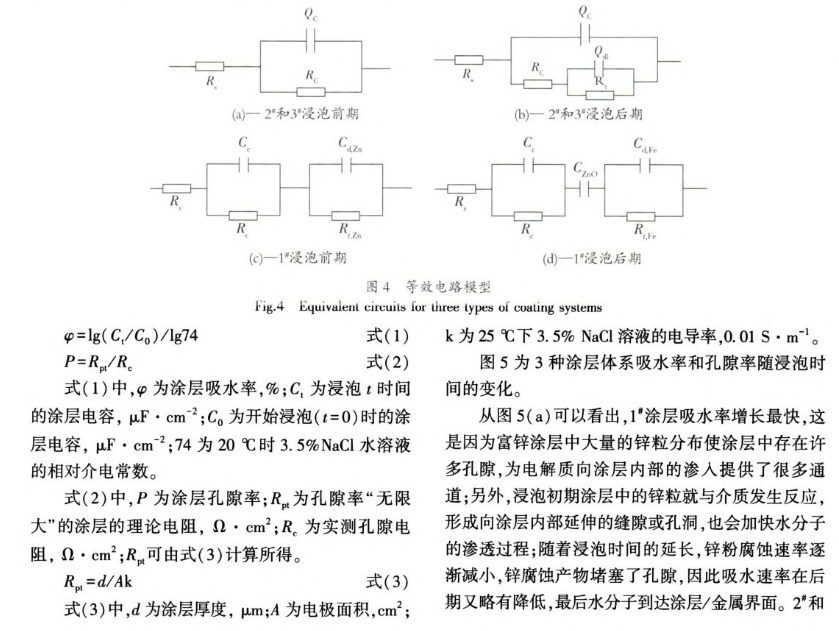

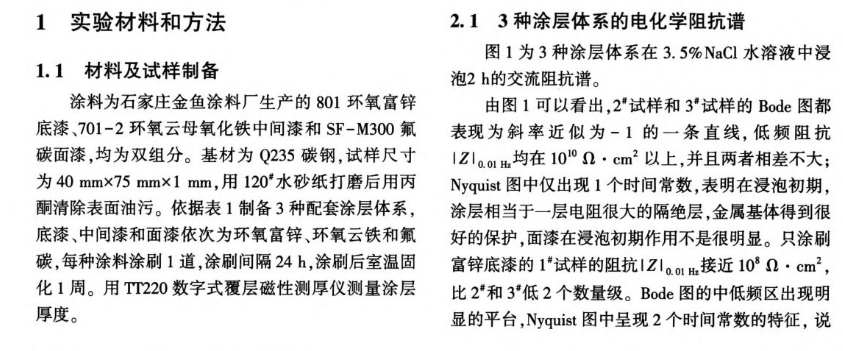

摘要：用电化学交流阻抗技术(EIS)分析了环氧富锌底漆、环氧云铁中间漆和氟碳面漆配套而成的3种不同涂层体系(单涂层、双涂层及三涂层体系)在3.5％NaC1水溶液中的失效过程.通过|Z|0.01Hz、涂层孔隙率和吸水率的变化分析了底漆、中间漆和面漆对涂层整体防腐性能的影响。结果表明,环氧云铁中间漆的抗腐蚀介质渗透能力优于环氧富锌底漆和氟碳面漆,对复合涂层体系的防护性能起到了重要作用。浸泡初期，中间漆对涂层屏蔽性能影响很大;浸泡中后期,环氧富锌底漆发挥阴极保护和腐蚀产物的屏蔽作用，使得涂层的防护性能得到有效提高。氟碳/环氧云铁/环氧富锌复合的三涂层体系的吸水率和孔隙率总体最低，吸水率能在较长时间保持在较低水平，对水和离子渗透起到了很有效的屏蔽作用。

关键词：复合涂层；富锌底漆；环氧云铁中间漆；氟碳面漆；交流阻抗

--------------------------------------------------------

(0)
