RDP与葫芦脲协同阻燃聚碳酸酯的研究

钱立军

教授
阻燃剂
采用间苯二酚二苯基磷酸酯(RDP)复配大环分子葫芦[6]脲(CB[6])对聚碳酸酯(PC)进行无卤阻燃改性。通过极限氧指数仪、锥形量热仪、热失重分析仪及扫描电子显微镜测试分析了阻燃体系的阻燃性能、热性
研究课题:PC

许博,朱向东,姚可欣,张琛,钱立军,谭曾凯

北京工商大学材料与机械工程学院  北京100048

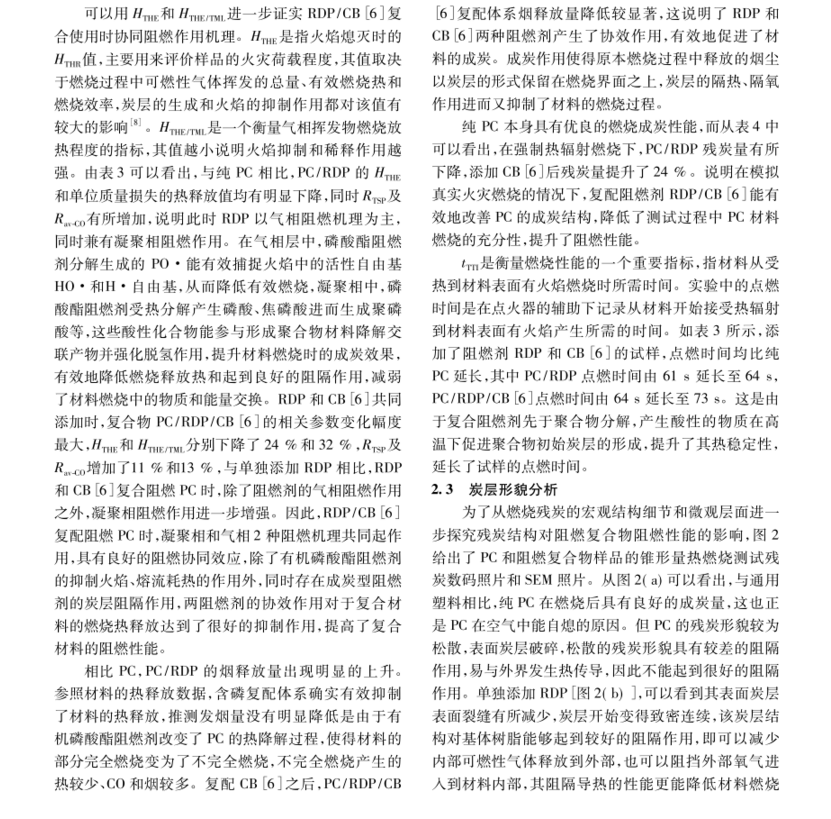

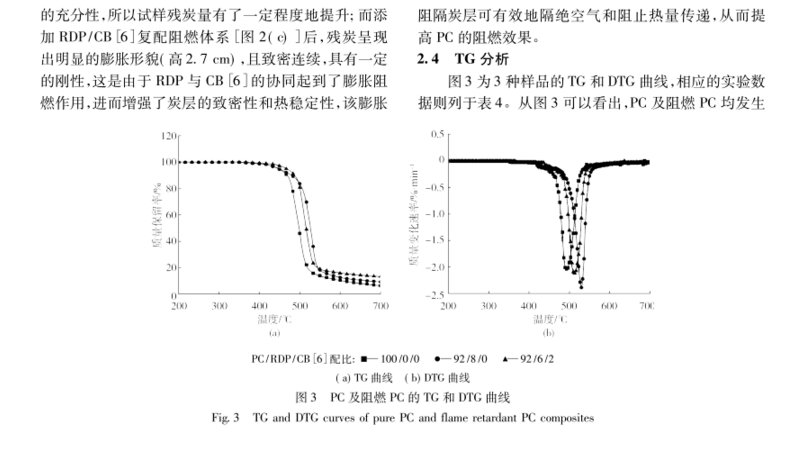

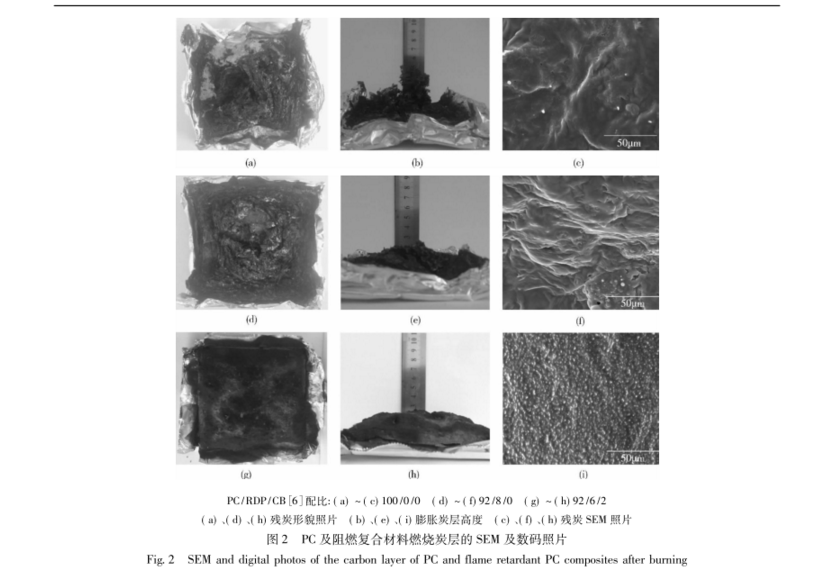

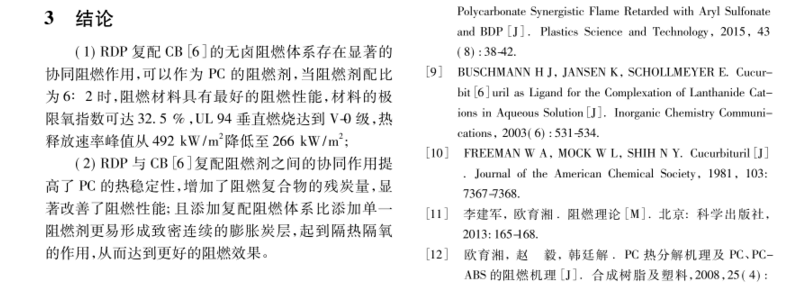

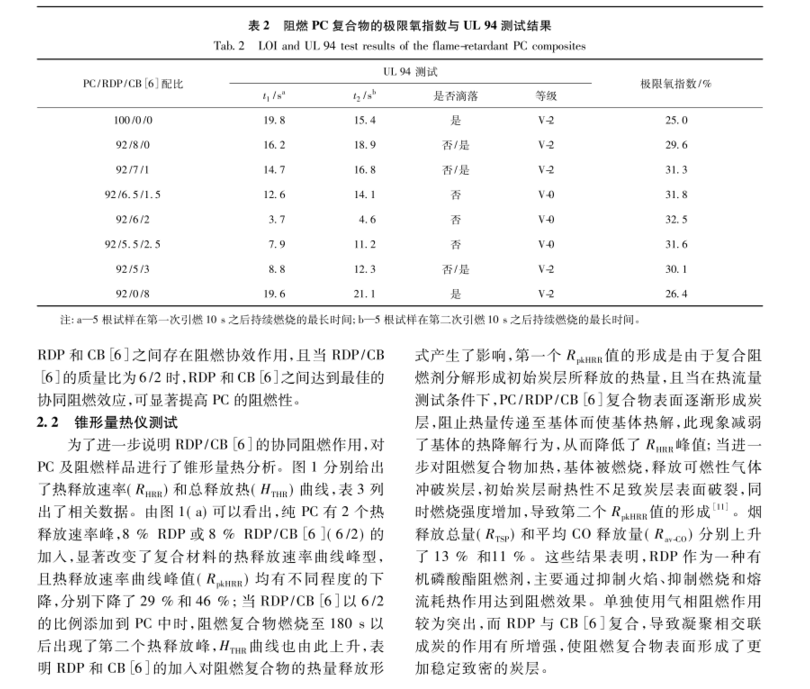

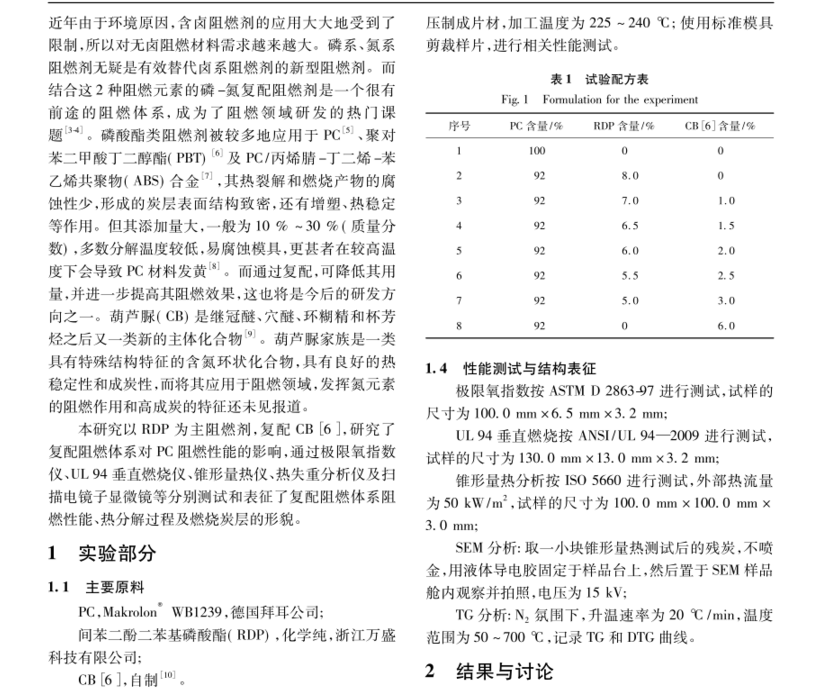

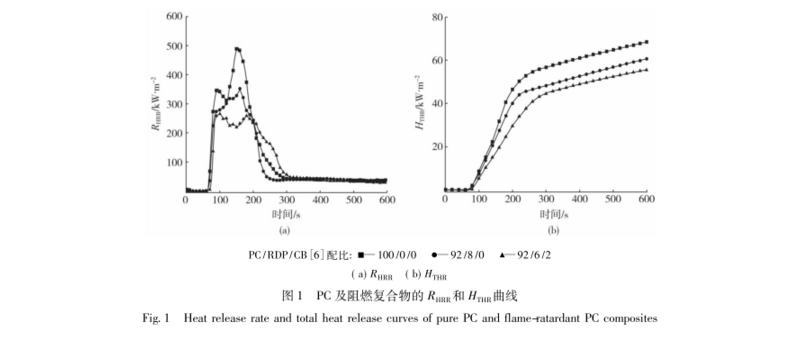

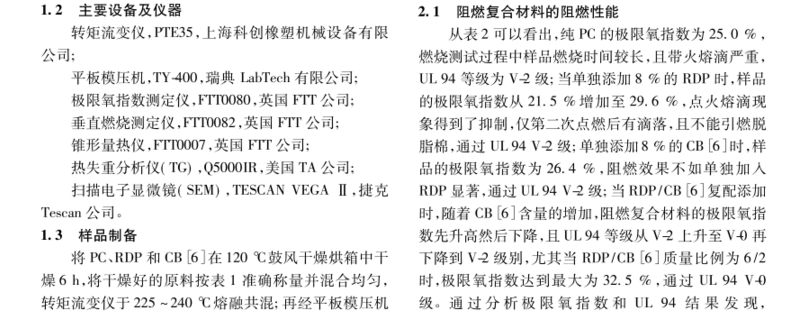

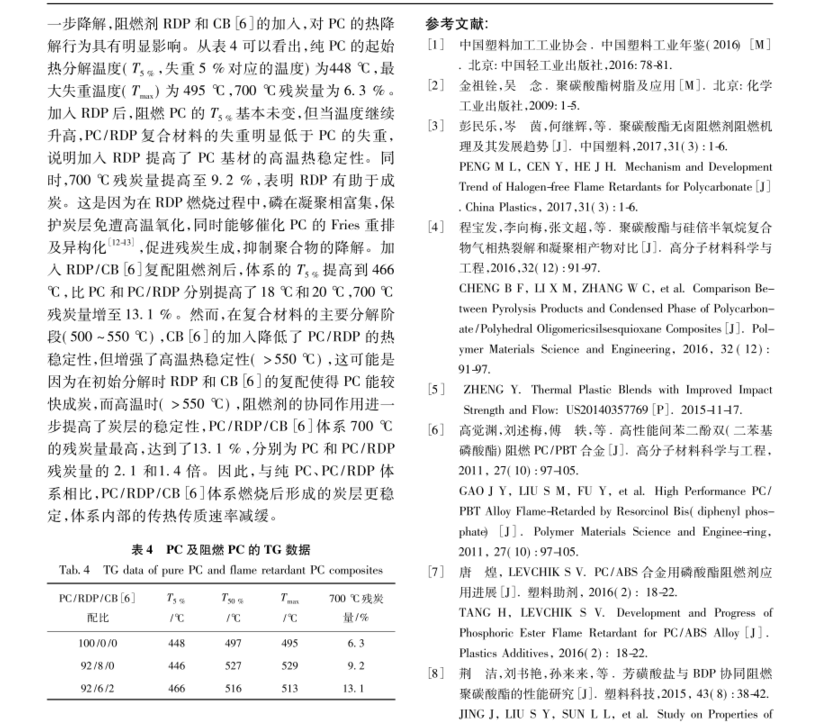

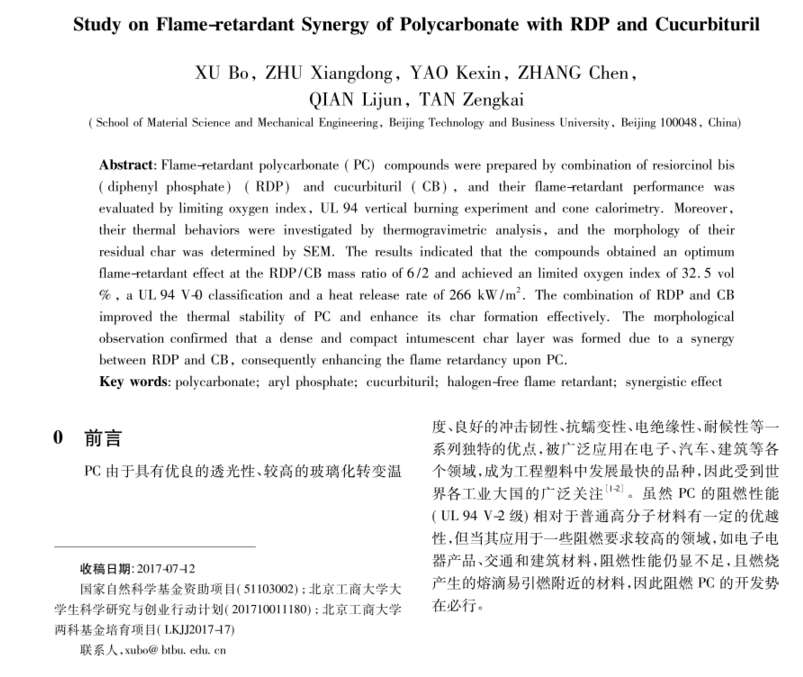

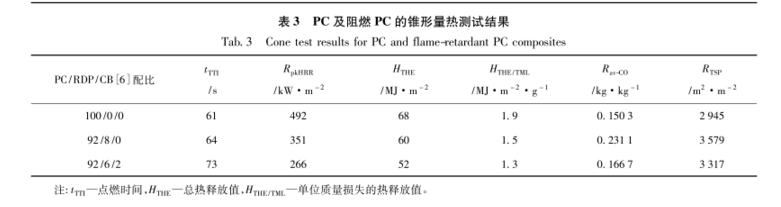

摘 要:采用间二酚二苯基磷酸酯(RDP)复配大环分子葫芦[6]脲(CB[6])对聚碳酸酯PC)进行无卤阻燃改性。通过极限氧指数仪、锥形量热仪、热失重分析仪及扫描电子显微镜测试分析了阻燃体系的阻燃性能、热性能及燃烧炭层的微观形貌。结果表明,RDP与CB[6]复配质量比为6∶2时阻燃效果最好,材料的极限氧指数达到32.5%,通过UL94 V-0级,热释放速率峰值(PHRR)降低至266 k W/m2;复配阻燃体系的加入改善了PC热稳定性,提高了阻燃复合材料的残炭率;复配阻燃体系能促进形成连续致密的膨胀炭层。

关键词:聚碳酸酯 芳基磷酸酯 葫芦脲 无卤阻燃 协同效应













文章发表于《中国塑料》2018年第1期


给您喜欢的文章打个分呗!
(0)
