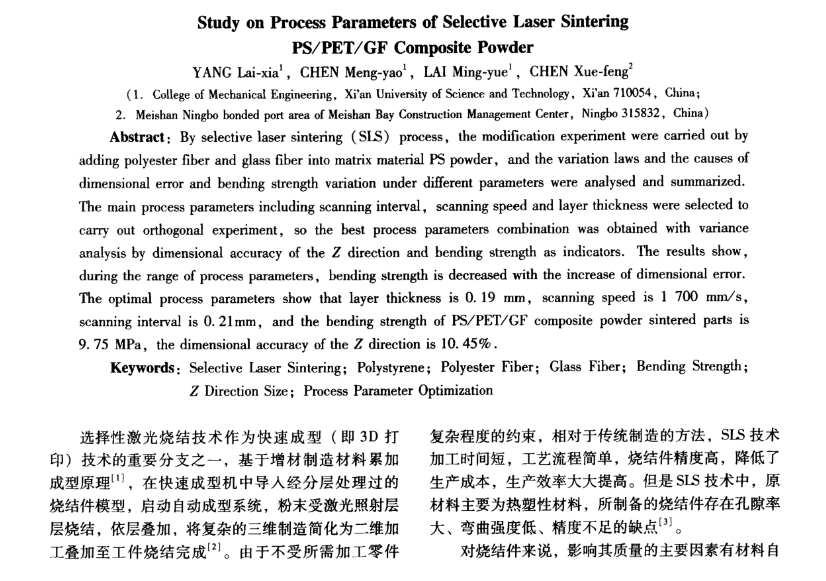

杨来侠¹， 陈梦¹， 赖明¹， 陈雪²

（1、西安科技大学机械工程学院 陕西西安710054；2、宁波梅山保税港区梅山湾建设管理中心 浙江宁波315832）

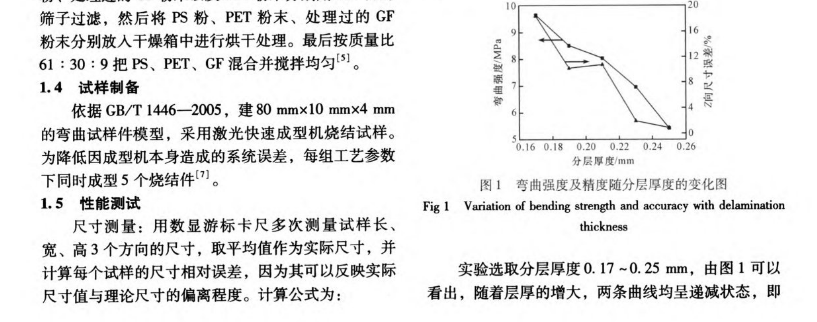

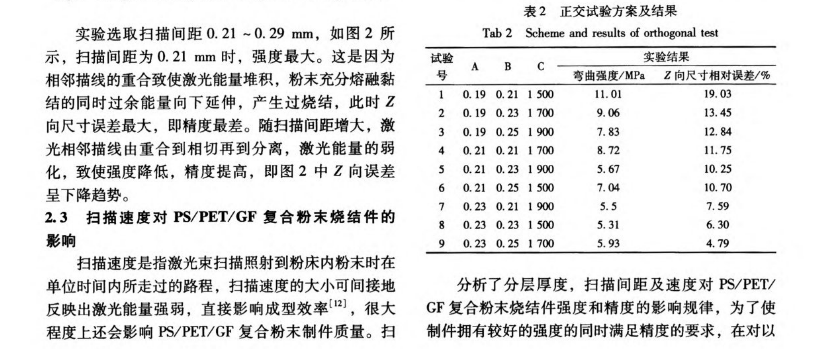

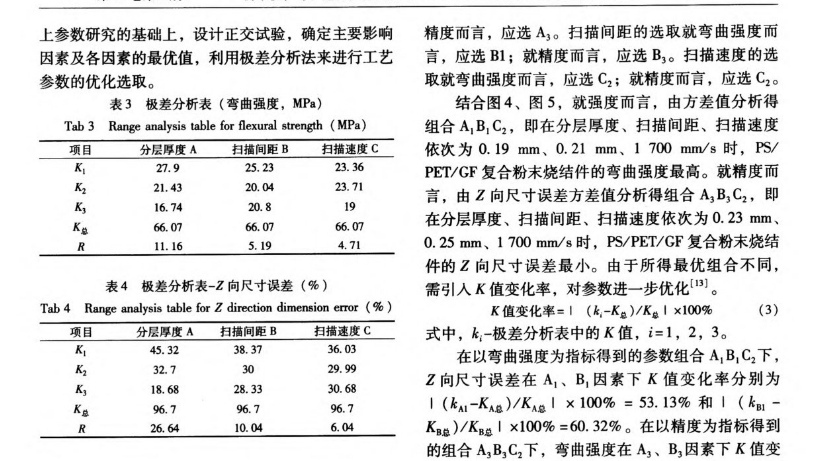

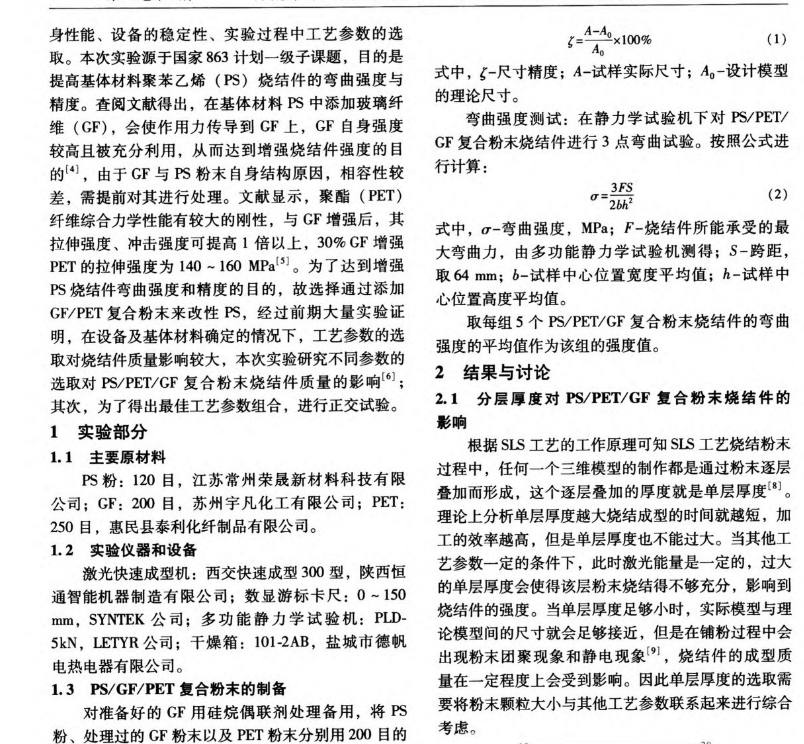

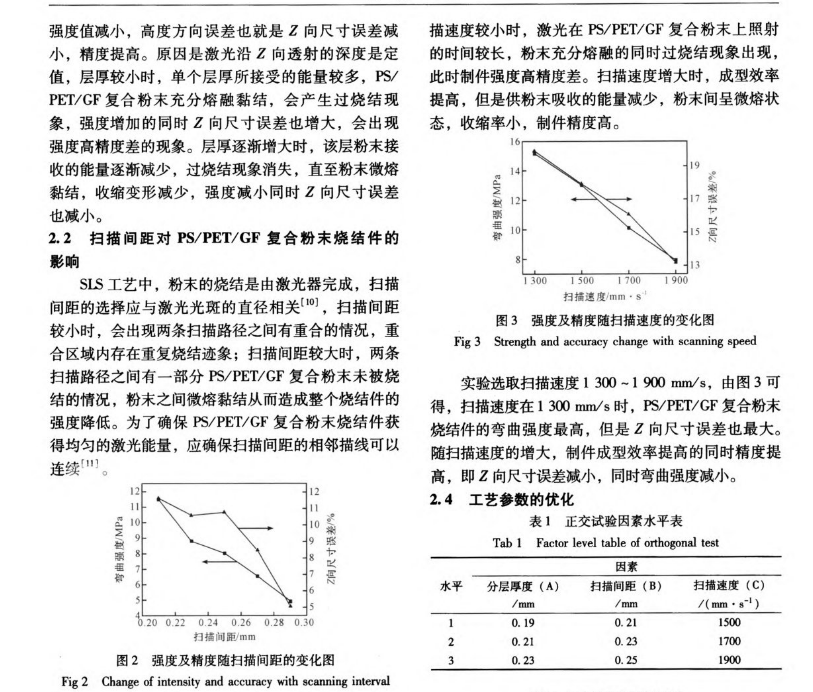

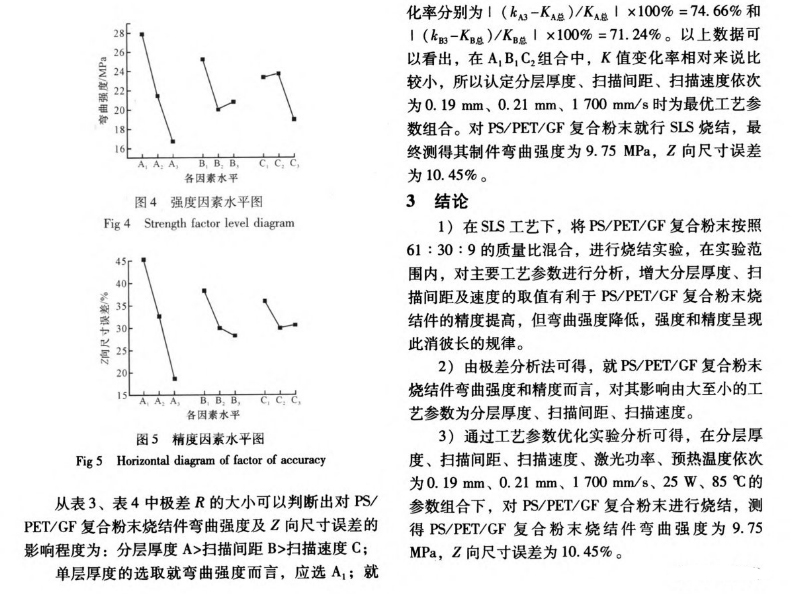

摘　要：在选择经激光烧结工艺下，通过对聚苯乙烯（PS）粉末基体材料中添加聚酯纤维和玻璃纤维（GF）进行改性实验，分析总结了不同工艺参数下PS!聚酯纤维（PET）／GF烧结件尺寸精度及弯曲强度的变化规律及成因。选取扫描间距、扫描速度与分层厚度三种工艺参数进行三因素三水平正交实验，以烧结件Z向尺寸精度和弯曲强度为实验指标，通过方差分析法得到一组最佳工艺参数组合。结果表明，在工艺参数范围内，弯曲强度和精度呈现此消彼长的规律；最优参数组合为分层厚度0．19mm，扫描速度1700mm／s，扫描间距0．21mm，此时PS／PET／GF复合粉末烧结件的弯曲强度为9．75MPa，Z向尺寸误差为10．45％。

关键词：选择性激光烧结 聚苯乙烯 聚酯纤维 玻璃纤维 弯曲强度 Z向尺寸 工艺参数优化

文章发表于《塑料工业》2018年第1期
