蔺海兰 姜豪 严磊 肖文强 刘胜明 陈林 卞军

西华大学材料科学与工程学院 四川成都610039

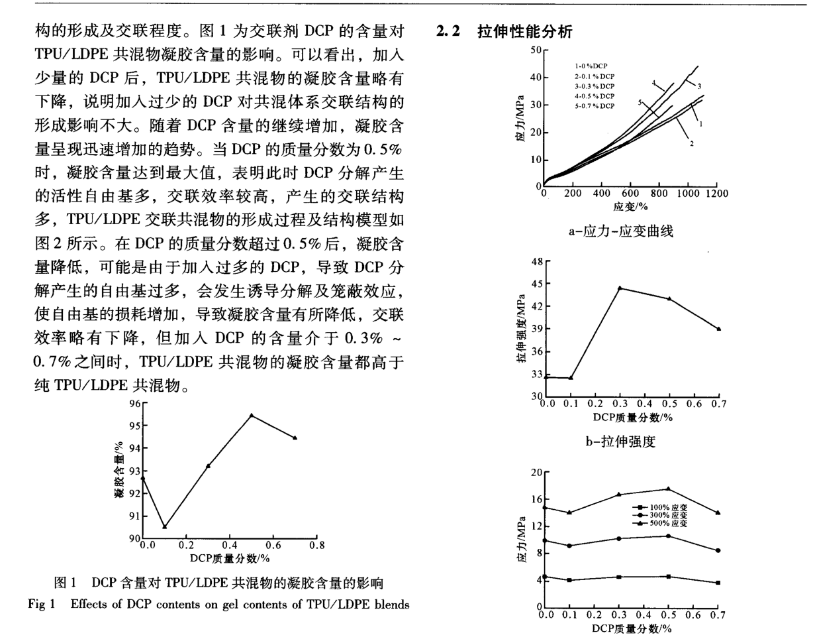

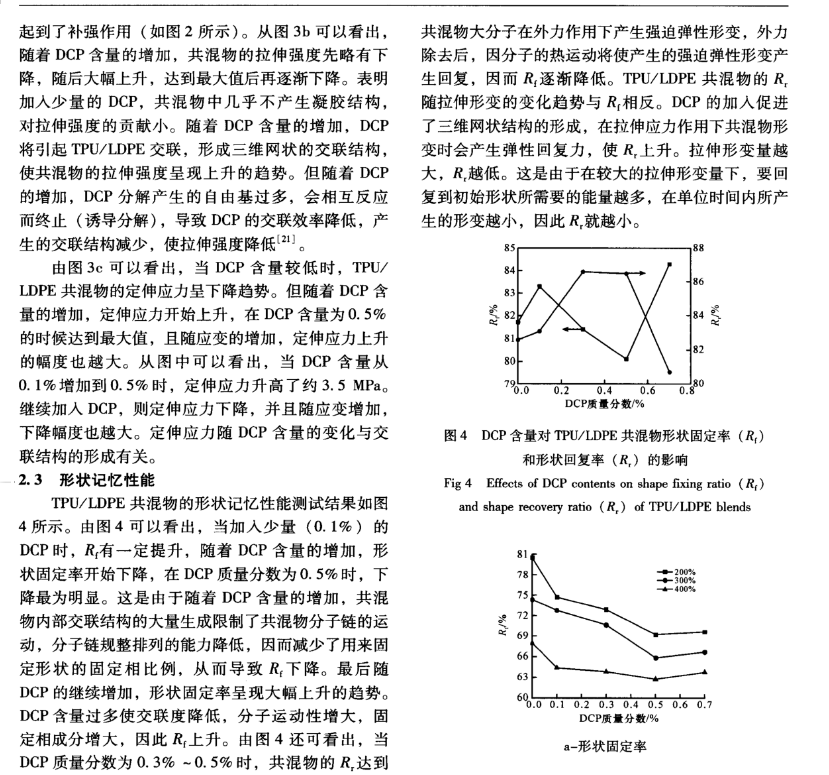

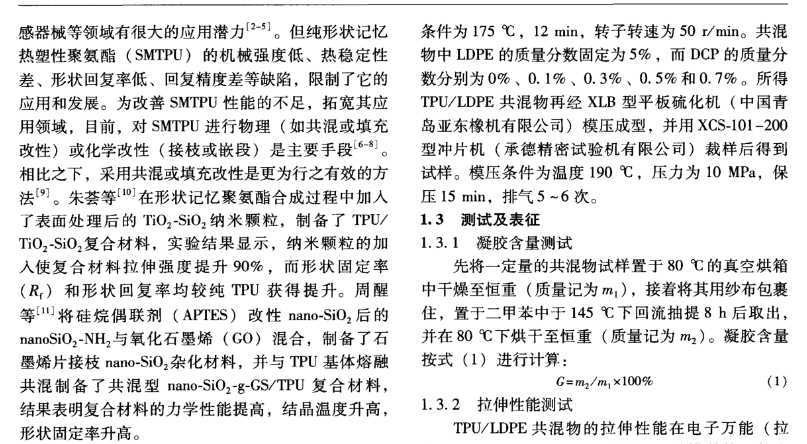

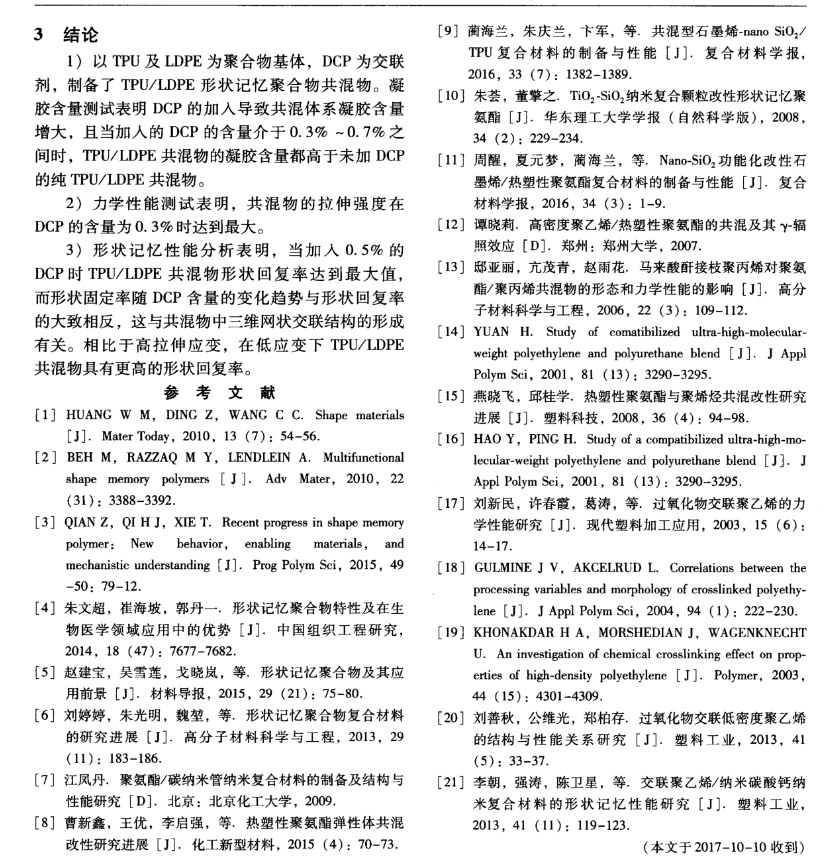

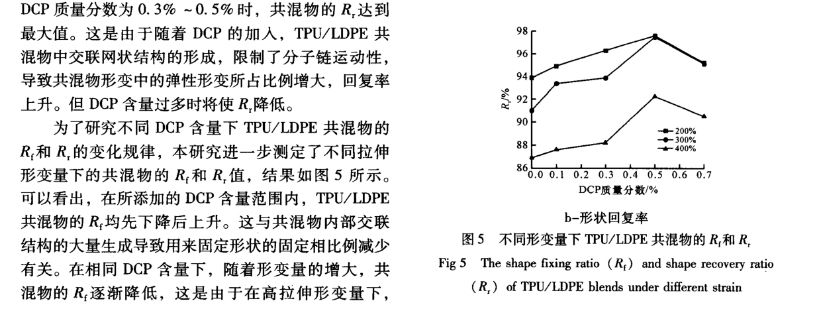

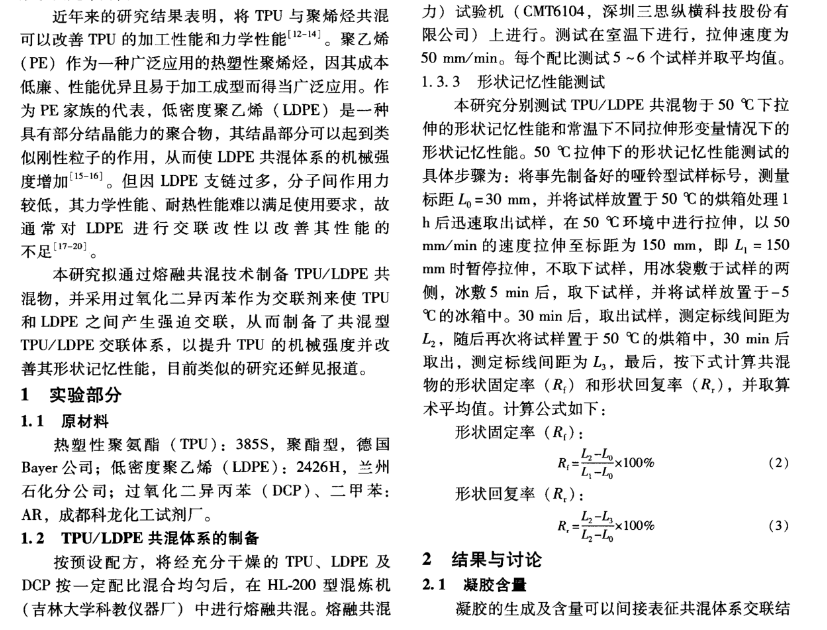

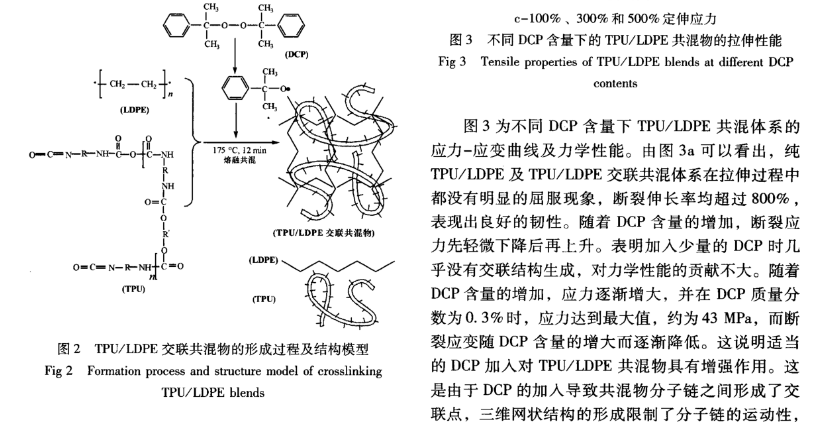

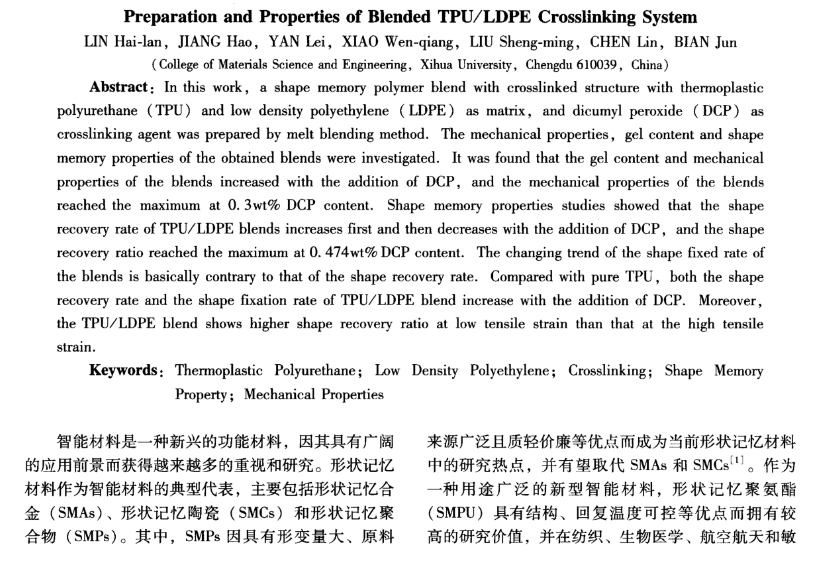

摘　要：以热塑性聚氨酯（TPU）及低密度聚乙烯（LDPE）为基体，过氧化二异丙苯（DCP）为交联剂，采用熔融共混技术制备了具有交联结构的TPU／LDPE形状记忆共混物，并对共混物的凝胶含量、力学性能、形状记忆性能进行了研究。结果表明，DCP的加入使共混物的凝胶含量增大、力学性能提高，并在DCP的质量分数为0．3％时，TPU／LDPE共混物的力学性能达到最佳。形状记忆性能研究表明，DCP的加入使TPU／LDPE共混物的形状回复率呈先上升后下降的趋势，并在DCP的质量分数为0．5％时形状回复率达到最大。TPU／LDPE共混物形状固定率的变化趋势与形状回复率基本相反。相比于纯TPU，DCP的加入使TPU／LDPE共混物的形状回复率和形状固定率均有所上升。而且，TPU／LDPE共混物的拉伸应变越低，形状回复率越高。

关键词：热塑性聚氨酯，低密度聚乙烯，交联，形状记忆性能，力学性能



文章发表于《塑料工业》2018年第1期
