刘晨1,郑玉婴2

1. 福州大学材料科学与工程学院
2. 福州大学化学化工学院

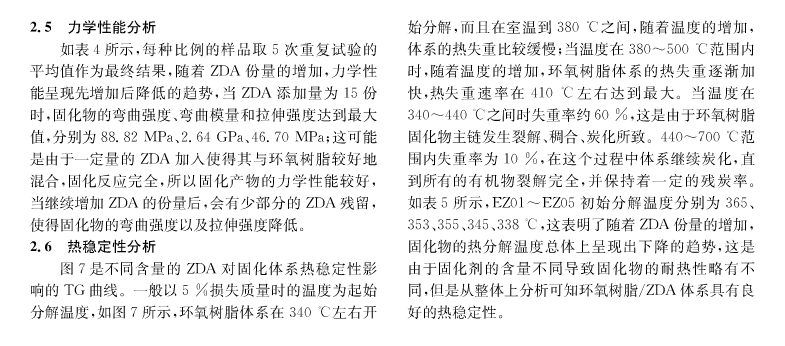

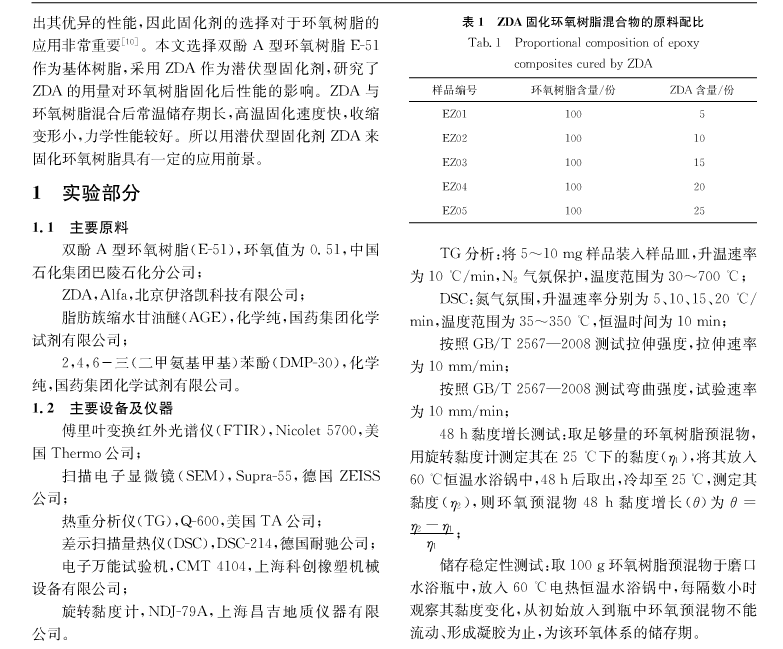

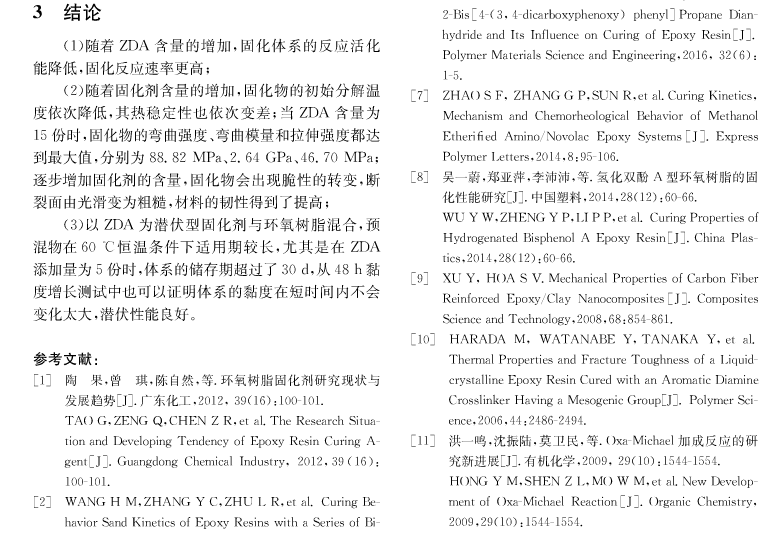

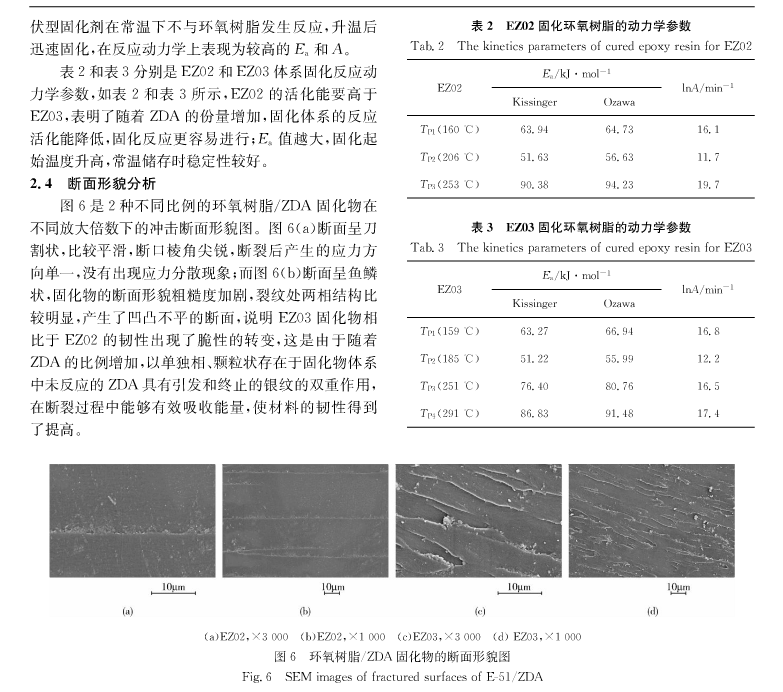

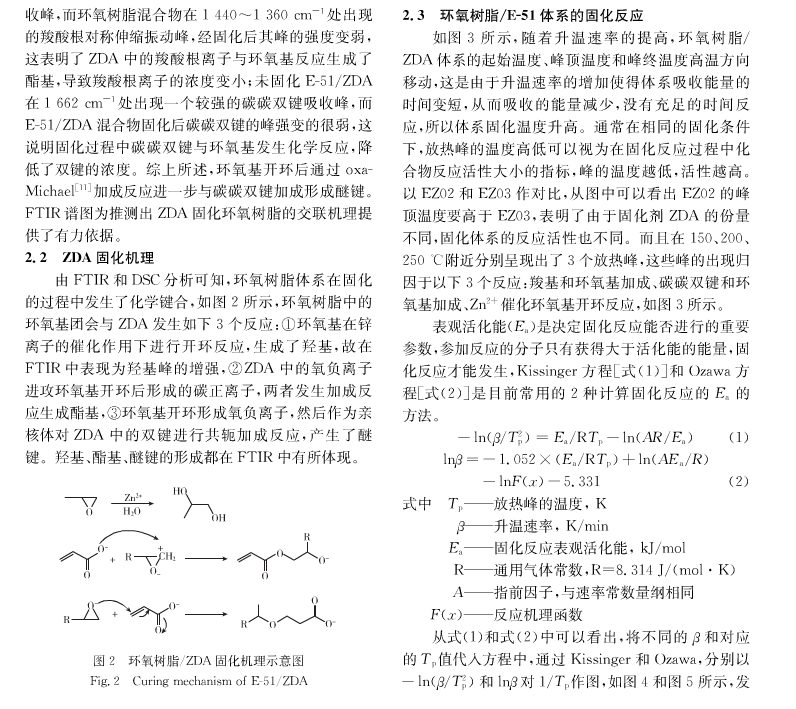

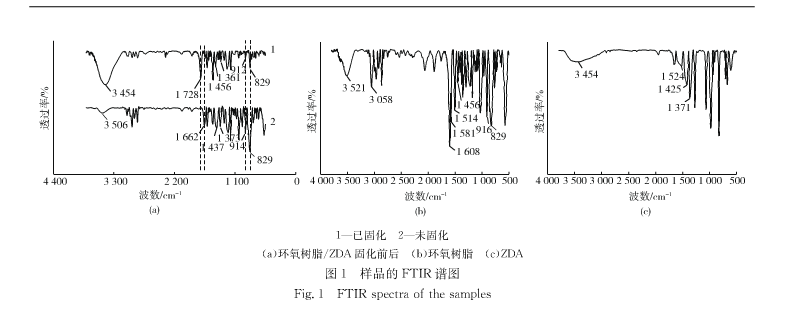

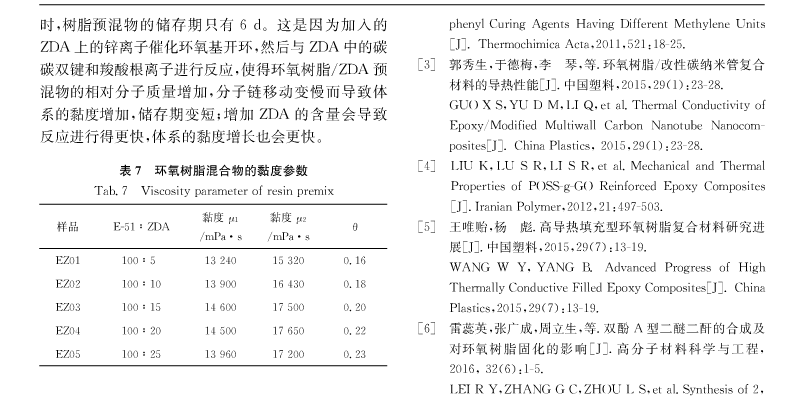

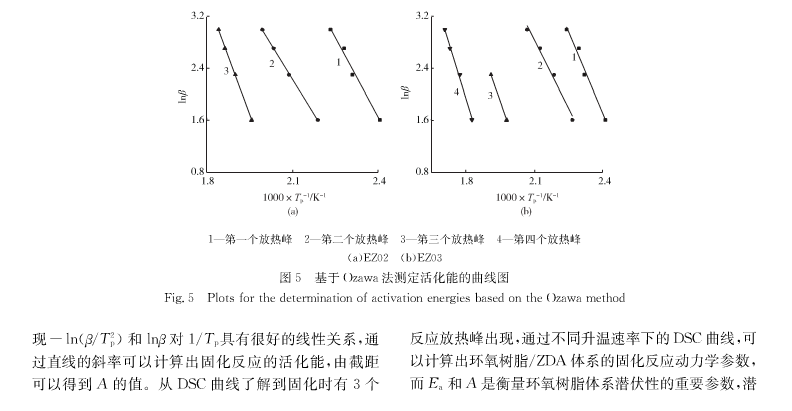

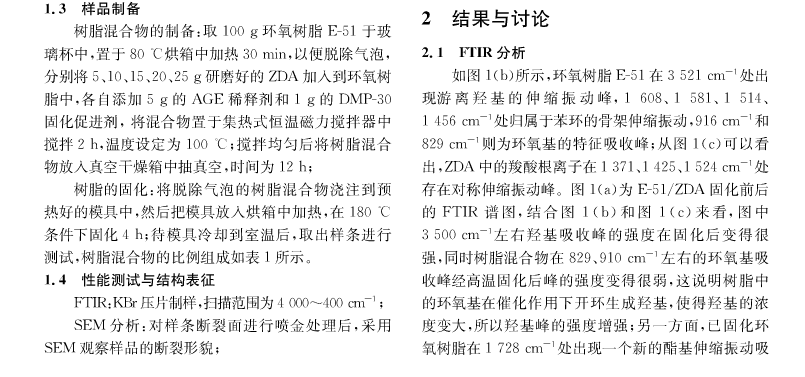

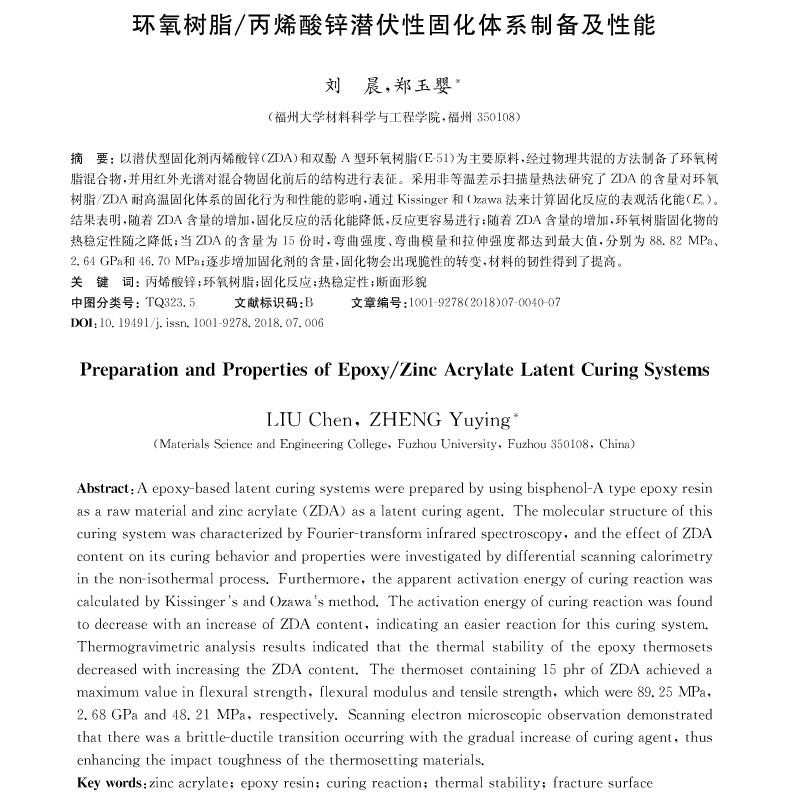

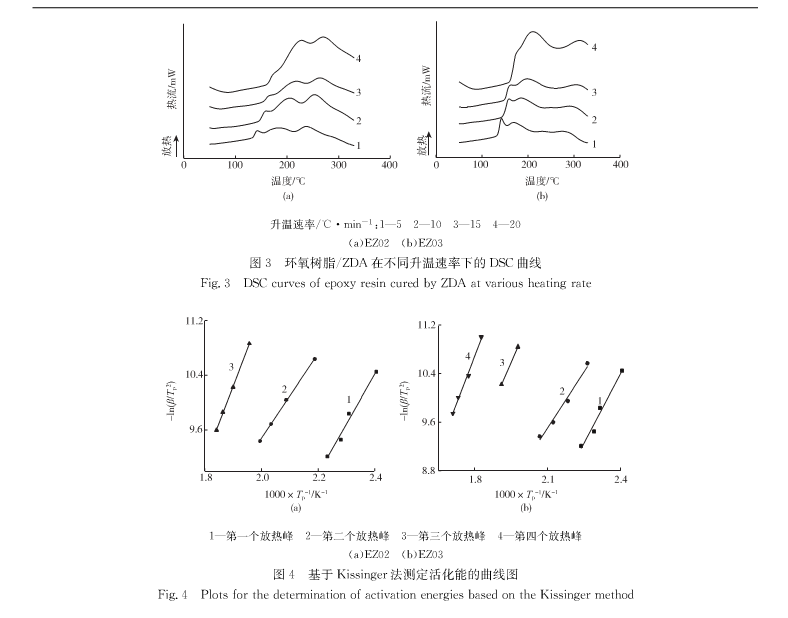

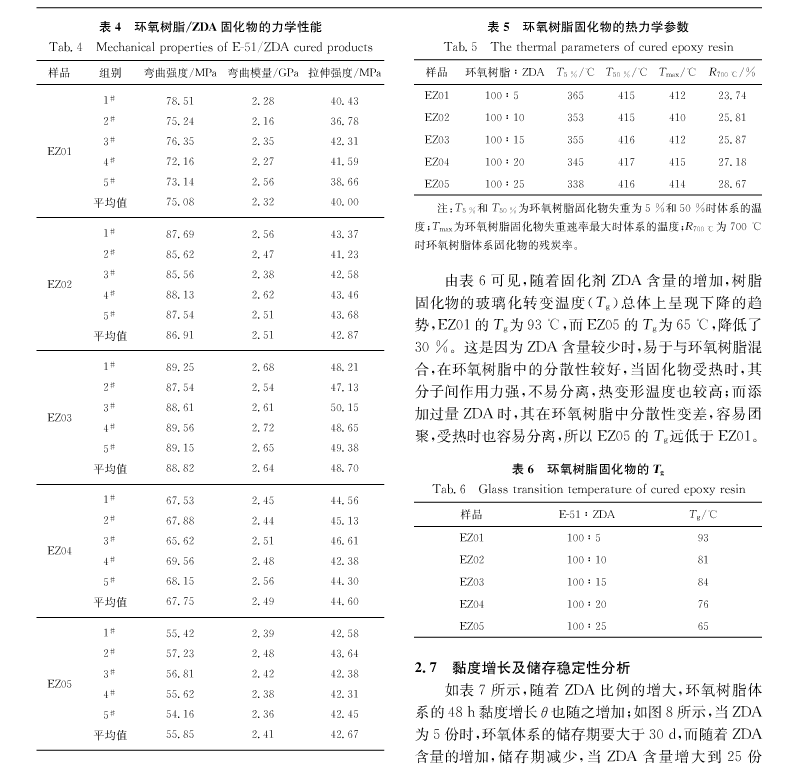

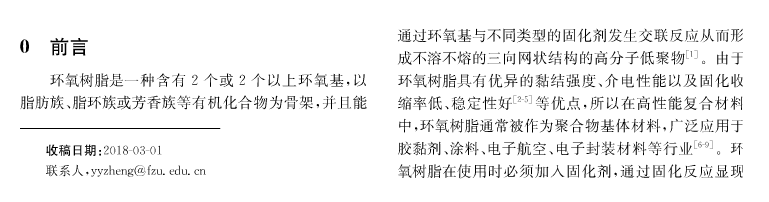

摘要 以潜伏型固化剂丙烯酸锌(ZDA)和双酚A型环氧树脂（E-51）为主要原料，经过物理共混的方法制备了环氧树脂混合物，并用红外光谱对混合物固化前后的结构进行表征。采用非等温差示扫描量热法研究了ZDA的含量对环氧树脂/ZDA耐高温固化体系的固化行为和性能的影响，通过Kissinger和Ozawa法来计算固化反应的表观活化能（Ea）。结果表明，随着ZDA含量的增加，固化反应的活化能降低，反应更容易进行；随着ZDA含量的增加，环氧树脂固化物的热稳定性随之降低；当ZDA的含量为15份时，弯曲强度、弯曲模量和拉伸强度都达到最大值，分别为88.82 MPa、2.64 GPa和46.70 MPa；逐步增加固化剂的含量，固化物会出现脆性的转变，材料的韧性得到了提高。

关键词：丙烯酸锌 环氧树脂 固化反应 热稳定性 断面形貌

文章发表于《中国塑料》2018年7月
