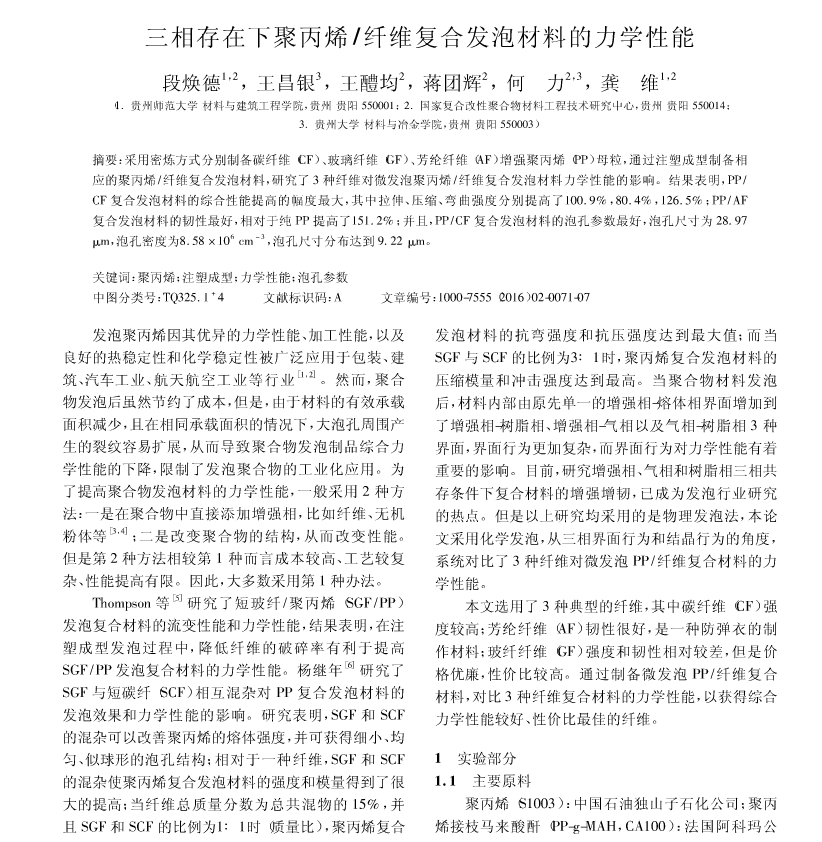

三相存在下聚丙烯 /纤维复合发泡材料的力学性能

龚维

主任
复合材料
采用密炼方式分别制备碳纤维、玻璃纤维、芳纶纤维增强聚丙烯母粒,通过注塑成型制备相应的聚丙烯/纤维复合发泡材料,研究3 种纤维对微发泡聚丙烯/纤维复合发泡材料力学性能的影响。
研究课题:PP、复合材料

段焕德1,2 ,王昌银 3 ,王醴均 2 ,蒋团辉 2 ,何力2,3 ,龚维1,2

( 1. 贵州师范大学 材料与建筑工程学院,贵州 贵阳 550001; 2. 国家复合改性聚合物材料工程技术研究中心,贵州 贵阳 550014;3. 贵州大学 材料与冶金学院,贵州 贵阳 550003)

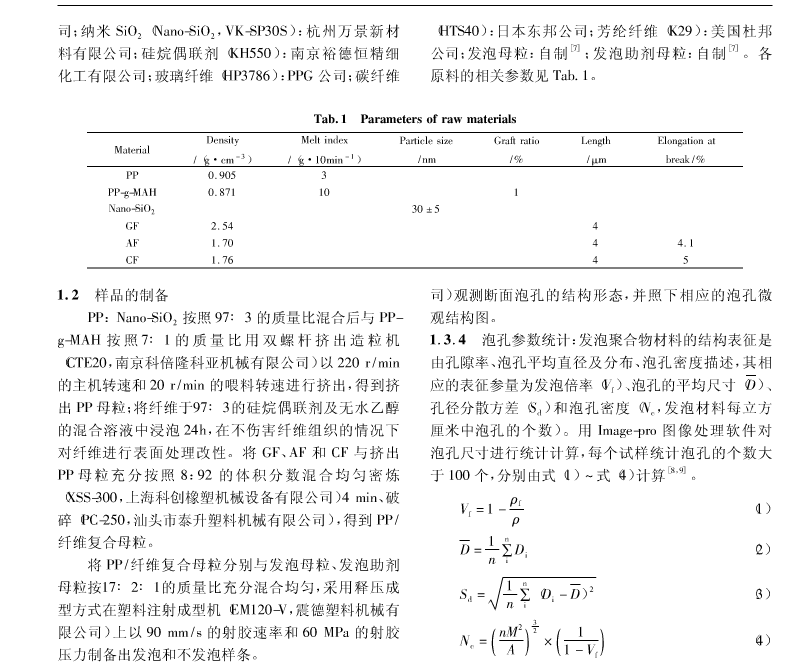

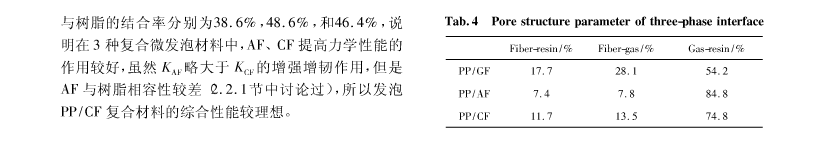

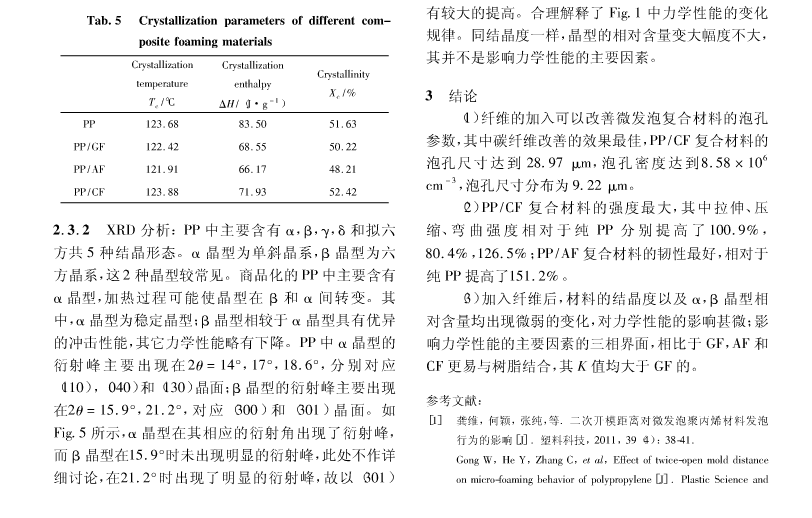

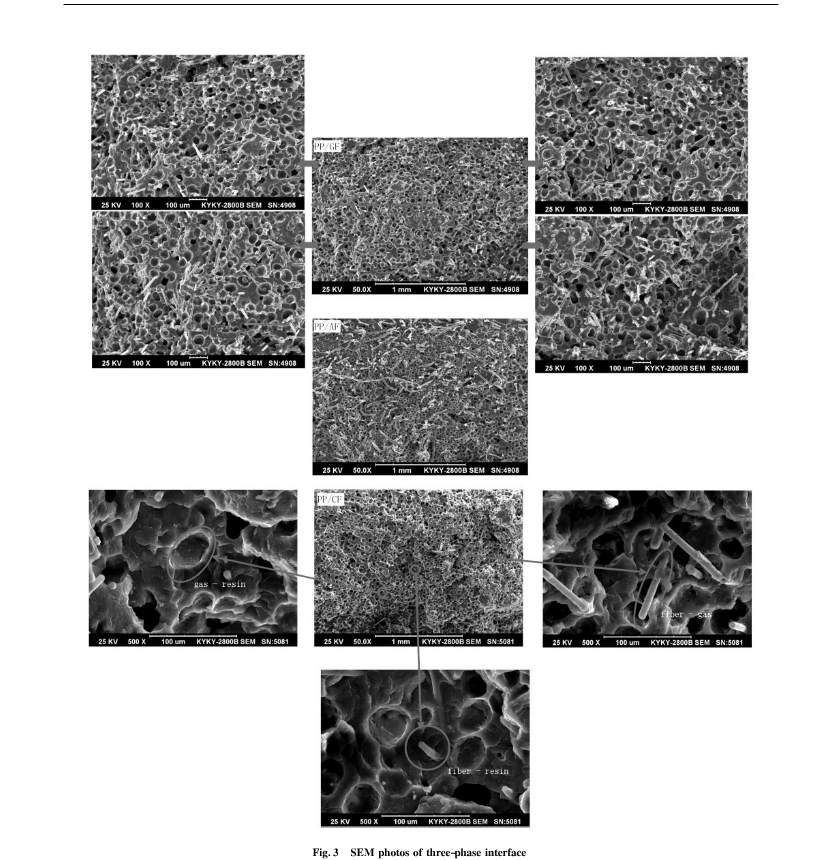

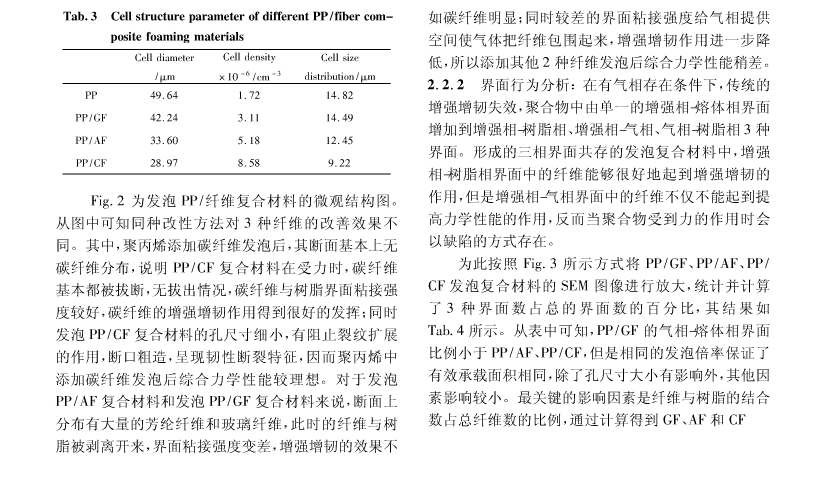

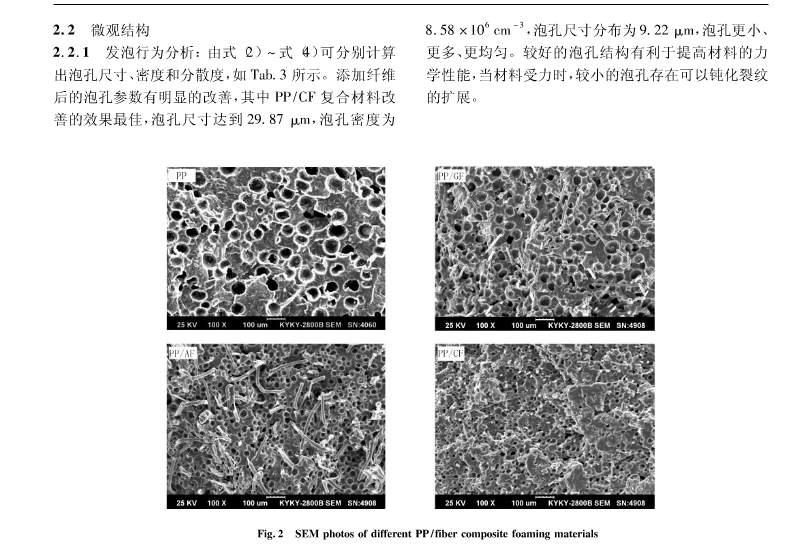

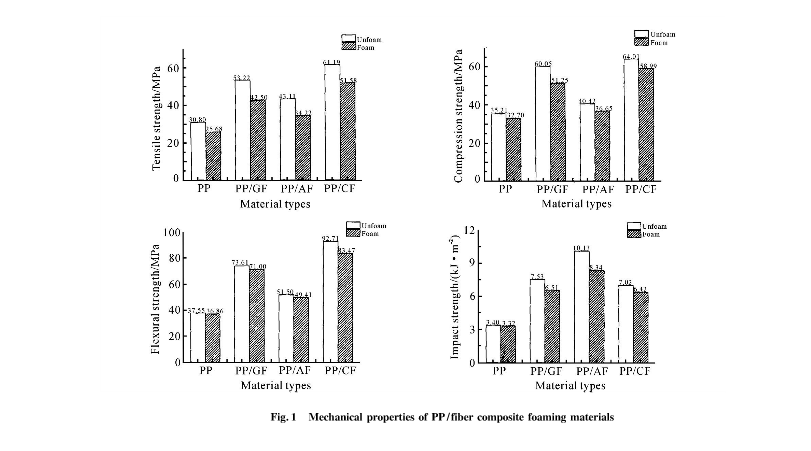

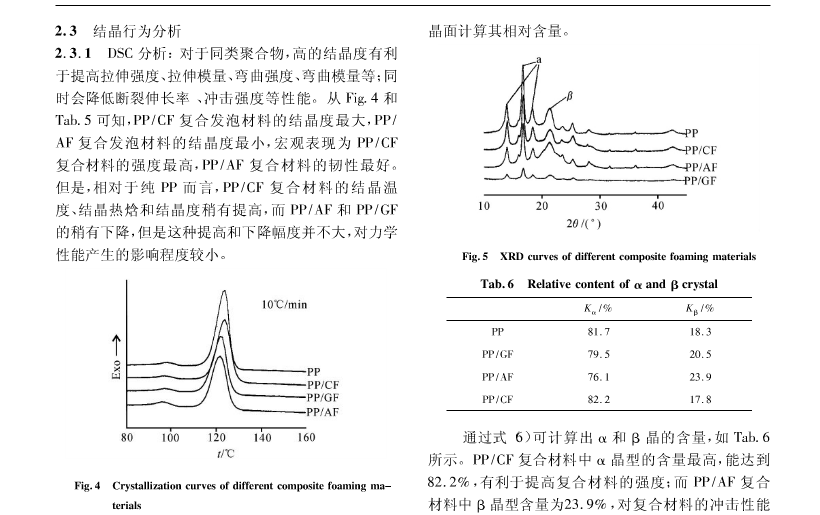

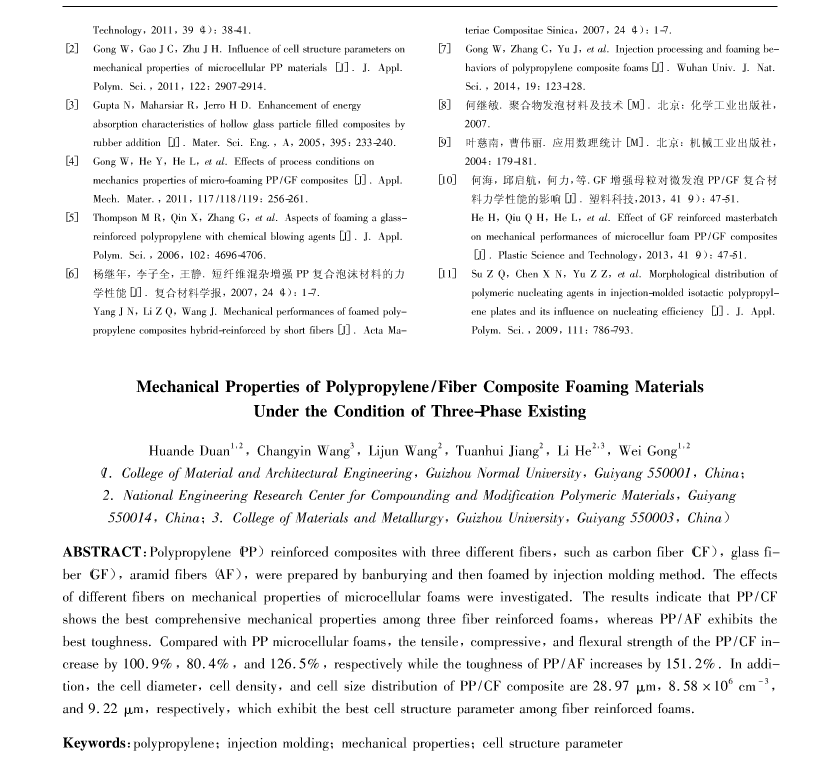

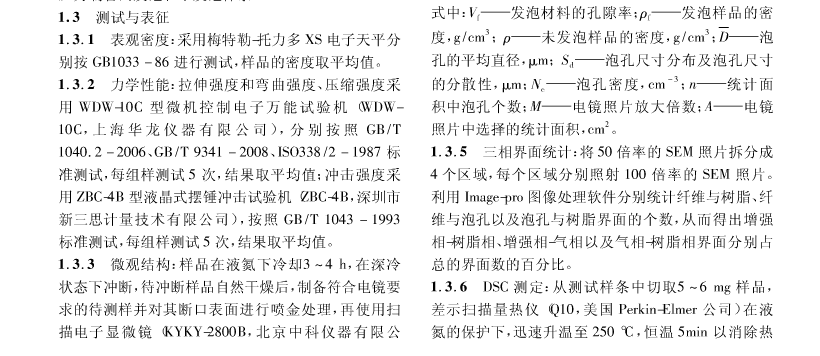

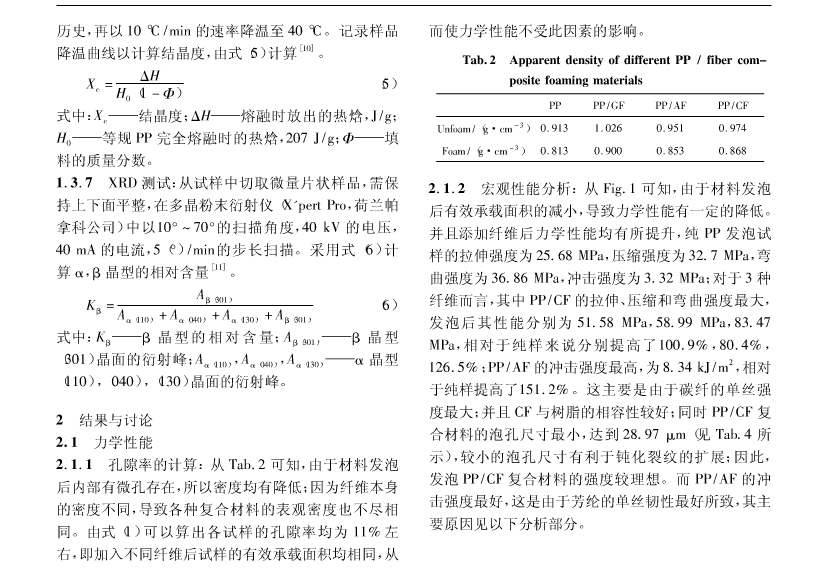

摘要: 采用密炼方式分别制备碳纤维( CF) 、玻璃纤维( GF) 、芳纶纤维( AF) 增强聚丙烯( PP) 母粒,通过注塑成型制备相应的聚丙烯/纤维复合发泡材料,研究了 3 种纤维对微发泡聚丙烯/纤维复合发泡材料力学性能的影响。结果表明,PP/CF 复合发泡材料的综合性能提高的幅度最大,其中拉伸、压缩、弯曲强度分别提高了100.9%,80.4%,126.5%; PP/AF复合发泡材料的韧性最好,相对于纯 PP 提高了151.2%; 并且,PP/CF 复合发泡材料的泡孔参数最好,泡孔尺寸为 28.97μm,泡孔密度为8.58 ×10 6 cm-3 ,泡孔尺寸分布达到 9.22 μm。

关键词: 聚丙烯; 注塑成型; 力学性能; 泡孔参数













文章发表于《高分子材料科学与工程》2016年2月第32卷第2期

给您喜欢的文章打个分呗!
(0)
