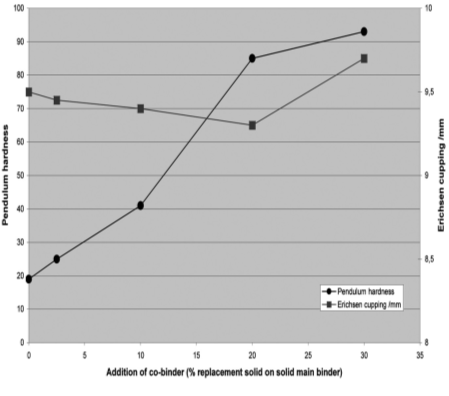

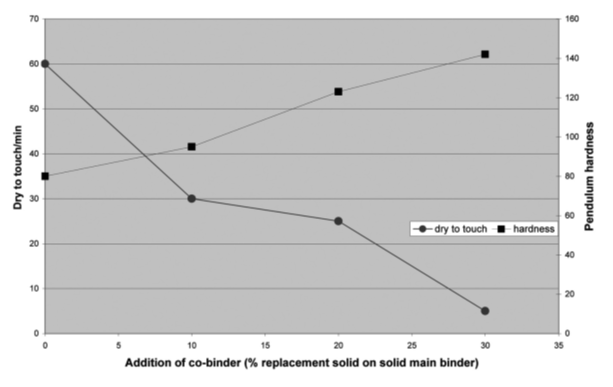

（1）烤漆，DMEA和AMP是最重要中和剂；

（2）胺对树脂有增溶性（DMEA>TEA>氨水）；

（3）胺易吸附在颜料和填料的表面（氧化后的酸性炭黑）。对于着色涂料，将pH值调整为8的胺的量可能远高于计算值；

（4）挥发性（交联温度、早期耐水性）、多功能性（抗黄变、分散、闪锈）；

（5）生产水性涂料时，应在每一步检查pH值，避免涂料树脂凝固意外。

3、闪锈

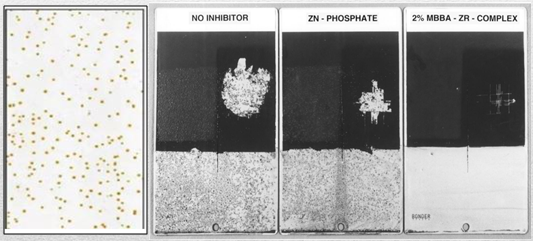

（一）闪锈产生机制

（1） 物理现象。金属表面存在一些活泼的锈斑在涂装前未被彻底清除，锈斑未被涂料完全浸润，会慢慢浮现在漆膜表面，产生闪锈。

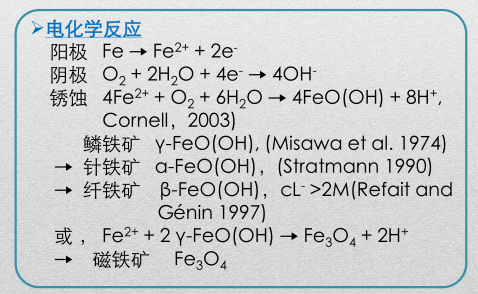

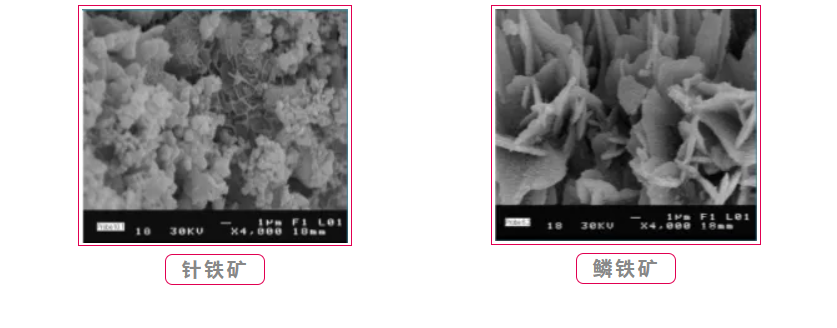

（2）电化学腐蚀。金属基材上水性湿涂膜具备电解质特性，金属表面会产生电化学腐蚀反应，锈蚀产物迁移到涂膜表面。

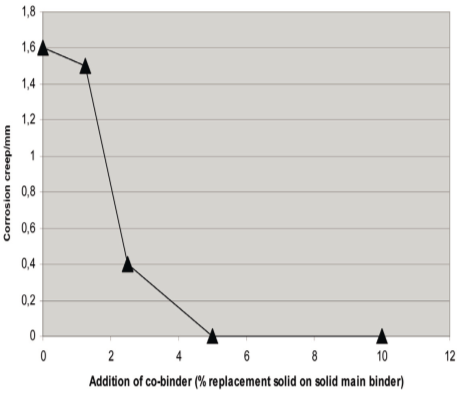

 （二）防腐蚀策略

  有机和无机抑制协同，阳极钝化和阴极抑制

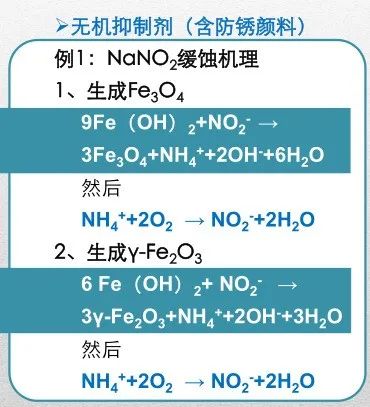

（NaNO2防闪锈机理）

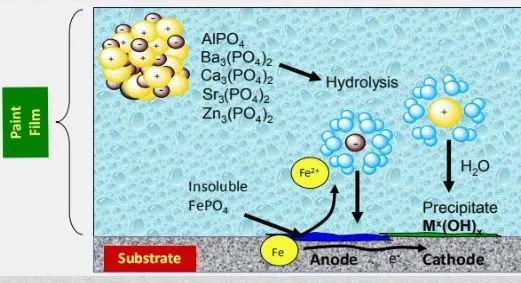

（防锈颜料防腐蚀机制）

有机抑制剂

有机抑制剂含有杂原子（氮、氧、硫和磷），其孤电子对和部分π电子（芳香环和多键）可与金属自由轨道D相互作用，有利于吸附过程；有机抑制剂的化学结构、性质和表面电荷、分子中电荷的分布和侵蚀介质类型（pH和/或电极电位）影响抑制效果。

抑制机制：通过吸附在金属表面形成保护膜，将金属表面的水置换出来。

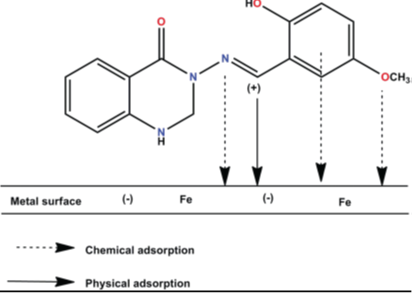

（低碳钢表面希夫碱吸附机理示意图）

高溶解性和低溶解性平衡：高溶解性，快速短期保护，抗闪锈，低溶解性，持续释放长期保护

有机和无机抑制的协同

4、助溶剂
