一、改性沉淀硫酸钡M-1000K1介绍
1.1产品介绍

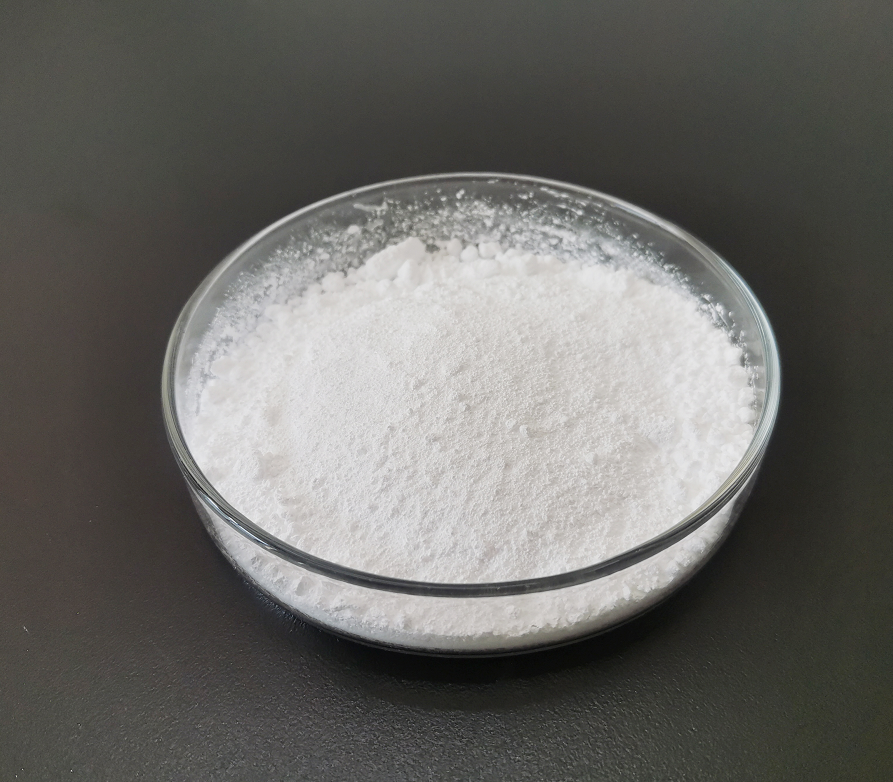

M-1000K1是云浮鸿志新材料有限公司采用全新的硫酸法工艺生产，用碳酸钡加硫酸进行反应，生成超细沉淀硫酸钡。采用偶联剂改性处理，过程严格控制各种参数，经过多道分级过滤，保证结晶粒子均匀。产品具有粒径分布范围窄、耐酸耐碱、没有硫化物、没有臭味、无黑点杂质、白度高、比表面积大、分散性好、透明度高、光泽度高、悬浮性好等特性。可广泛应用于各种涂料、油墨色浆，能显著提高制品表面光泽度、显色性、防沉性、耐水性，从而降低成本。
1.2技术指标
项目 |
单位 |
指标 |
平均粒径 |
μm |
1.0 |
白度 |
% |
98 |
吸油量 |
g/100g |
11 |
105℃挥发物 |
% |
＜0.3 |
L值 |
% |
99 |
pH |
8 |
|
电导率 |
μs/cm |
＜200 |
筛余物 |
% |
＜0.001 |
1.3产品优势
①纯度高，耐酸碱，防腐性好，耐候性好。
②比表面积低，容易润湿，表面能低，分散性好。
③不同于普通工艺生产，几乎没有硫化物，没有气味。
④粒径均匀，吸油量低，减少VOC，具有很好的流平性。
⑤白度高，色中性，具有超高的光泽度，可减少制品色差。
⑥L值高，偏蓝相，具有空间位隔效应，能减少钛白粉用量。
⑦杂质少，无黑点，无有害物质，能保证制品安全性和清洁性。
⑧硬度适中，不含石英等杂质，可减少涂料研磨时间和损耗率。
二、改性沉淀硫酸钡M-1000K1在涂料中替代钛白粉试验情况
2.1改性沉淀硫酸钡M-1000K1用于白色体系
涂料配方工艺：先将丙烯酸树脂、钛白粉、沉淀硫酸钡、分散剂、消泡剂、二甲苯高速分散15-20分钟，再加入流平剂，然后中速分散5分钟后，过滤即好。（浆料：玻璃珠=1 ：1）
原料名称 |
配方A（%） |
配方B（%） |
配方C（%） |
丙烯酸树脂 |
60 |
60 |
57.5 |
TEGO904W消泡剂 |
0.1 |
0.1 |
0.1 |
BYK110分散剂 |
0.2 |
0.2 |
0.2 |
BYK300流平剂 |
0.2 |
0.2 |
0.2 |
R706钛白粉 |
25 |
22.5 |
25 |
M-1000K1 |
/ |
2.5 |
2.5 |
二甲苯 |
15 |
15 |
15 |
2.2性能对比
项目 |
配方A（%） |
配方B（%） |
配方C（%） |
光泽（60°） |
85.8 |
85.5 |
86.2 |
细度μm |
12.5 |
15 |
12.5 |
A值 |
-0.947 |
-0.961 |
-1.181 |
B值 |
-0.705 |
-0.712 |
-0.798 |
L值 |
95.717 |
95.471 |
95.791 |
白度 |
95.595 |
95.622 |
96.002 |

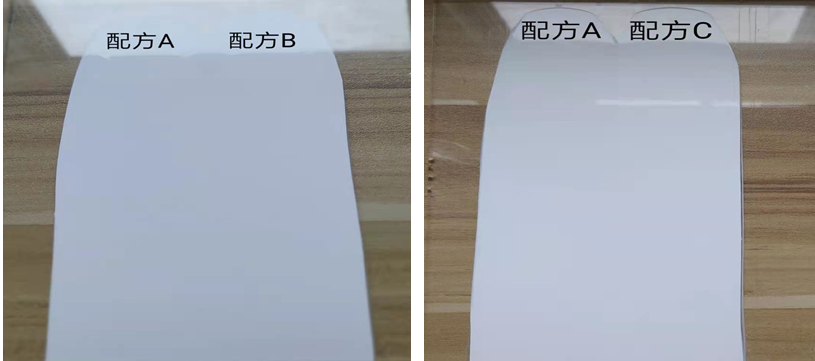

2.3添加沉淀硫酸钡色泽对比

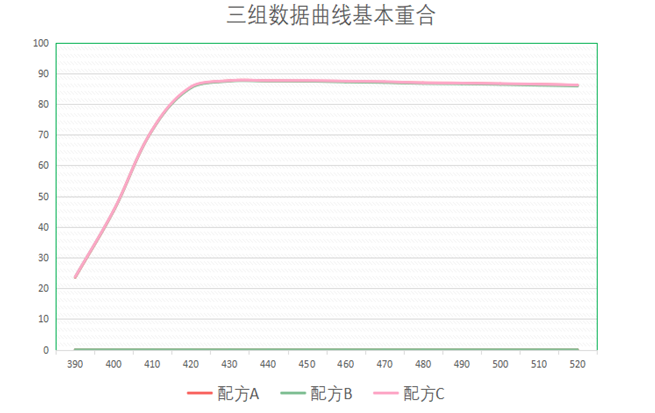

2.4添加改性沉淀硫酸钡M-1000K1后的光谱吸收曲线变化图
三、试验总结
3.1在适当范围内使用改性沉淀硫酸钡M-1000K1替代钛白粉，不会影响纯色色浆以及色漆的色浓度和遮盖力，可在一定程度上提高白色漆的白度，保色性佳。
3.2改性沉淀硫酸钡M-1000K1分散性，润湿性好，不影响钛白粉分散的同时能促进漆膜颜色的均匀分布，不易浮色发花。
3.3在白色体系中增加改性沉淀硫酸钡M-1000K1组分后，漆膜光泽度优异，保光性好。
目前该产品已经进驻优料库，如需索样请点击：鸿志新材改性沉淀硫酸钡M-1000K1。
(0)
