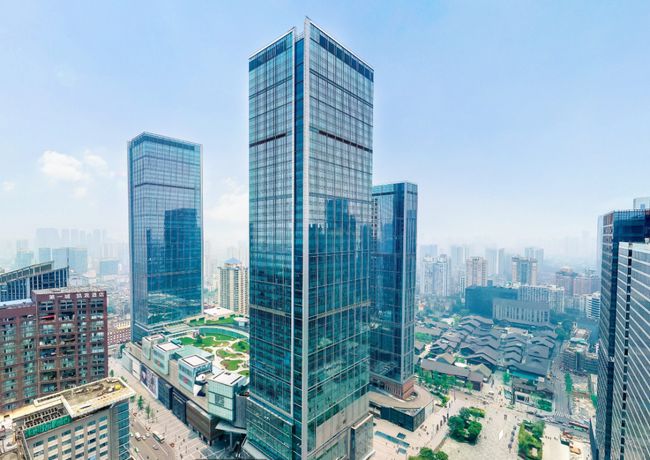

西部国际金融中心项目位于成都市锦江区下东大街，总建筑面积29.3万平方米，于2013年3月开工，2016年10月竣工。由超甲级写字楼、五星级酒店、临江高级住宅以及精品商业四大功能于一体的超高层综合性建筑。
工程概况
防水设防等级
西部国际金融中心2号楼由地下室5层，地面39层组成，结构类型为框架-剪力墙、框架-核心筒，防水设防等级为一级。
施工环境
项目位于成都的西部华尔街，毗邻天府广场、春熙路和府南河，处在成都市繁华的中心区，周围高楼林立，路网繁密，现场施工区域极为有限，防水工程施工经受了“空间维度”和“时间维度”的双重考验，为了保证防水施工质量，我们选用了高操作水平的专业施工工人、对防水节点设计进行优化、现场精心管理和专业协调，保质保量顺利完成了任务。
项目状况
该种植屋面自2016年竣工至今已有五年，屋面的防水效果良好，种植屋面绿化不仅隔热保湿，还美化建筑环境，给人们带来了舒适的生活体验。
获得奖项
西部国际金融中心2号楼荣获了2018-2019年度中国建设工程鲁班奖（国家优质工程）、2018-2019年度四川省建设工程天府杯金奖、2019年成都市优质工程（芙蓉杯）、2020年度中国建筑防水行业科学技术奖-工程技术奖（金禹奖）、入选了《优质工程防水材料与技术白皮书(2020)》。
防水设计
防水材料
该项目种植屋面（种植顶板）防水设计等级为I级，采用4mmSBS改性沥青防水卷材+4mm耐根穿刺SBS改性沥青防水卷材。两道防水层相邻铺设。下层（普通防水层）选用传统的SBS改性沥青防水卷材；上层（阻根层）选用化学阻根SBS改性沥青卷材，上层阻根层与下层防水层同属于热熔沥青卷材，不仅材料相容，施工工艺相同。而且卷材的搭接可靠，节点处理部位材料与大面积施工材料，上层材料与下层材料都能很好的复合形成整体防水系统效果，有效解决各种变形、收缩引起的开裂等造成渗水，这也是种植屋面系统选用其它材料构造无法比拟的效果。

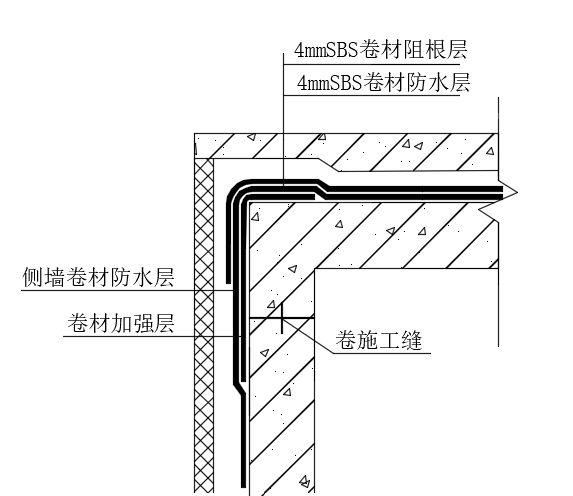

图1 种植屋面（顶板）防水构造
材料应用
阻根SBS改性沥青卷材采用高强长纤聚酯毡为卷材胎基，进口化学阻根剂按比例与改性沥青涂混合作为涂盖层，上下表面为聚乙烯膜隔离材料制成。阻根SBS改性沥青卷材是在SBSII型的基础上，利用进口阻根剂来抑制植物根系尖端或防水层附近的根系对养分、水分的吸收，达到抑制或阻止植物根系进一步的生长，添加剂仅对接触到阻根层的根系起作用但不影响到植物的生长；同时阻根剂的添加赋予了产品更加优异的耐候性、耐腐蚀性、耐霉菌性能，提高了施工的粘结力。
施工工艺
施工流程
基层处理→涂刷基层处理剂→SBS卷材加强层施工→下层SBS卷材防水层铺贴→蓄水48小时检验→上层耐根穿刺SBS卷材的铺贴→自检合格→报验
基层处理
防水施工前应先清理基层表面的浮浆等杂物，保证在干净、干燥、平整；阴阳角处采用1：2.5的水泥砂浆或防水砂浆抹压，厚度不得小于20mm；阴角应做成R≥50mm的圆角，阳角应做成R≥20mm的圆角。
涂刷沥青防水涂料作基层处理剂
在干燥洁净的基层上涂刷沥青防水涂料涂刷于基层上，涂刷均匀不露底。
SBS卷材防水层的施工
卷材与基层应满粘施工，先对阴阳角、突出屋面管根、变形缝等细部构造部位作500mm 宽的加强层处理，然后才能铺设大面积的卷材。
卷材的铺贴方向应根据屋面坡度从最低标高向上，由远及近开始铺设。
SBS改性沥青防水卷材大面铺贴：先定位放线，预置防水卷材10min左右以释放卷材的内应力，然后使用专用喷枪加热烘烤卷材，使卷材表面熔化出融熔的沥青，边烘烤边多人协助滚铺卷材，铺贴防水卷材时应平整顺直，搭接尺寸准确，不得扭曲、不得皱折，确保防水卷材与基层粘结牢固。
SBS改性沥青防水卷材与卷材间的搭接宽度为100mm，相邻两幅防水卷材的短边搭接缝应相距500mm。搭接边的PE膜要完全烤化，溢出熔融的沥青层并压实，确保搭接缝搭接严实、牢固。
SBS改性沥青防水卷材施工完成后，对铺设卷材作全面质量检查，如有损坏或粘贴不良，应及时作修补处理。
SBS改性沥青防水卷材施工完成并检验合格后，进行蓄水试验，蓄水30mm，24小时后观察屋面无渗水、无积水现象，重点检查穿出屋面管道、有预埋件等细部构造部位无渗水现象。经检验合格才能进行上层的耐根穿刺SBS卷材施工。
耐根穿刺SBS防水卷材的施工
上层耐根穿刺SBS防水卷材与下层普通SBS防水卷材的铺贴方向应平行，不得相互垂直铺贴。上下两道沥青防水卷材的搭接应错开500mm。
耐根穿刺SBS改性沥青防水卷材长短边的搭接宽度均为100mm，相邻两幅防水卷材的短边搭接缝应相距500mm。
热熔耐根穿刺SBS改性沥青防水卷材时，喷枪火焰加热器的喷嘴距卷材面的距离应适中，在幅宽内加热应均匀，以卷材表面熔融至光亮黑色为度，不得过分加热卷材。注意搭接边的PE膜要完全烤化，搭接缝部位溢出的熔融沥青宽度控制在2mm左右并均匀顺直，确保搭接缝搭接严实、牢固。
耐根穿刺SBS改性沥青防水卷材表面热熔后应立即滚铺，与下层SBS防水卷材完全粘结并用压辊压实压牢。
耐根穿刺SBS改性沥青防水卷材热熔时火焰加热应均匀，以卷材表面沥青熔融至光亮黑色为度，不得欠火或过火。因为加热不足时，卷材会粘结不牢；但如果过分加热，则易使卷材烧焦，造成卷材老化而降低阻根质量；施工时一定要掌握火候。
完工后的耐根穿刺SBS改性沥青防水卷材铺贴时要平整顺直，不得扭曲。
由于种植屋面一旦发生渗漏，翻修十分困难，因此种植屋面防水要求相比其它屋面更为严格，必须确保防水层无渗漏才能进行屋顶绿化的施工。
节点图
种植屋面与一般屋面相比，防水质量要求更严格更高标准，因为种植屋面一旦渗漏很难维修，对建筑的危害影响很大。所以我们在防水施工前，应先对容易渗漏的薄弱部位进行节点优化，然后精心组织施工并做好成品保护，确保防水一次到位，无渗水隐患。节点详图及做法如下：

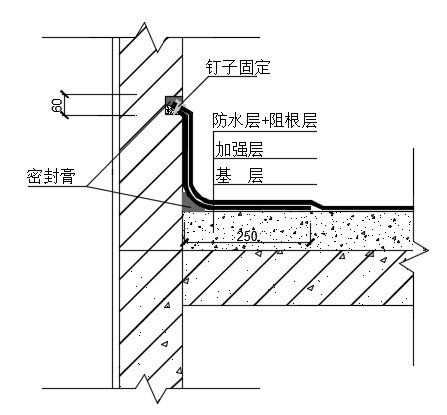

如下图2所示，女儿墙转角部位先作500mm宽的加强层，然后才能作大面积施工；卷材上翻压入滴水槽内并加钉子固定，最后采用沥青密封收口；防水层上翻高度应高于完成屋面标高不小于300mm。
图 02屋面女儿墙部位构造

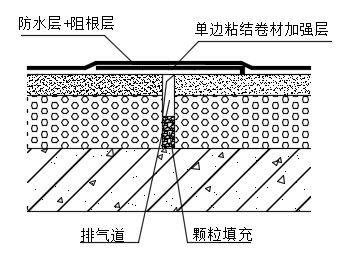

如下图3所示，分隔缝设置间距不大于6mX6m，所有排汽道与分格缝间隔重合，分格缝先单边粘热熔粘帖SBS卷材作附加层，然后才施工大面积SBS卷材。
图 03排气道防水构造

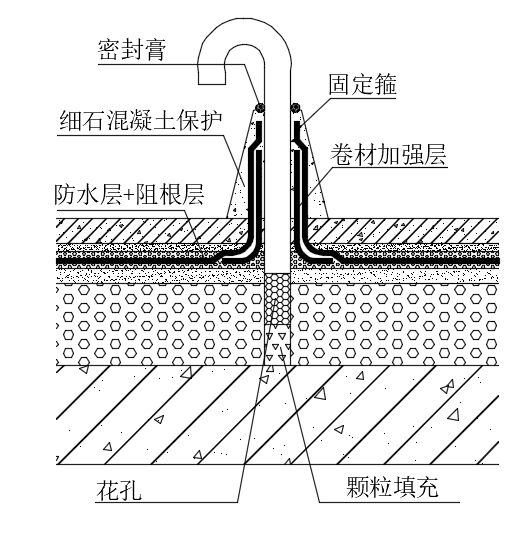

如下图4所示，屋面周边女儿墙、出屋面风道、设备基础等周边200mm处，留设排汽道并与其他排汽道连通；排气管先作附加层并在端部固定，耐根穿刺SBS防水卷材施工完并作混凝土保护层，最后在保护层与管道接缝处理作密封处理。
图 04屋面排气管防水构造

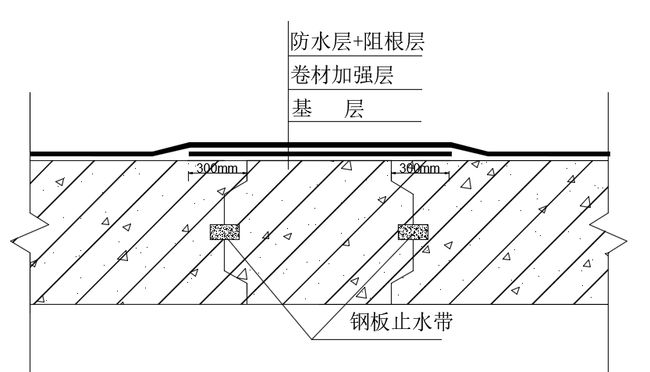

如下图5所示：应先对后浇带旧混凝土进行凿毛清理干净，湿润后涂刷水泥基渗透结晶作新旧混凝土接缝的补强以提高其连接部位的密实性。防水层施工前，已完成的后浇带处先作SBS卷材加强层并向两侧各延伸300mm，最后作大面积的卷材施工。
图 05顶板后浇带防水构造

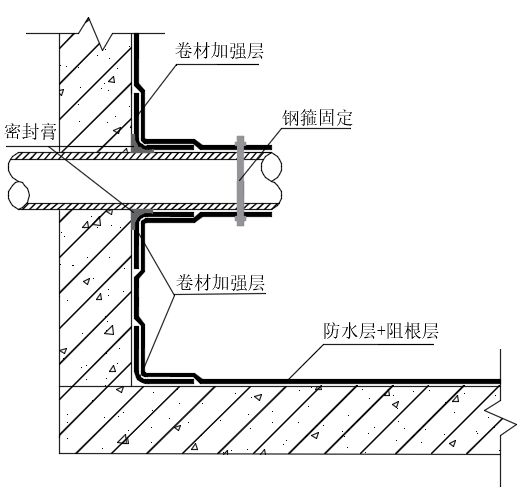

如下图6所示:种植顶板遇墙体阴角处、穿墙管管根角处先作500mm宽的加强层，穿墙管管根延伸250mmm并用金属箍固定。
图 06顶板与墙体部位防水构造
种植屋面设防采用普通SBS卷材防水层+阻根SBS防水层的构造已成功应用在很多的工程案例中，西部国际金融中心项目种植屋面的防水层和阻根层采用的热熔SBS改性沥青防水卷材，无论是材料或施工都是非常成熟、可靠的。央企信用，真材实料，北新防水将继续致力于推进建筑、城市、人居环境的绿色化，用专业的系统化的防水服务铸造更多防水精品工程。
