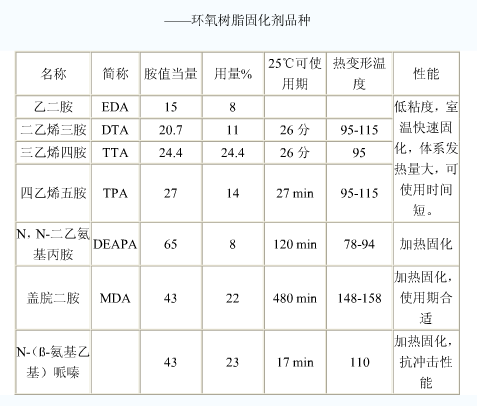

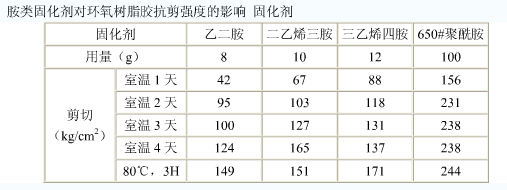

D-8

酮醛环氧化合物与脂肪族多元胺加成物，粘度低，固化速度适中，涂料适用期长。涂装方便，形成的涂膜有良好的防腐性能，但是颜色较深。

T—31改性胺

酚醛－胺加成物，粘度大，固化速度快，可水下固化。但涂膜较脆。

591#

二乙烯三胺一丙烯腈共聚物（ B氰乙基化）， 浅黄色液体，毒性低，放热量小，使用寿命长，需要加热固化，固化条件：80℃，12h;用量为20—25%。

GY—051

缩胺，浅棕色液体，用量12—14%，固化条件：室温，48小时。

590#

间苯二胺与环氧苯烷苯基醚缩合物，棕黑色液体，软化点20℃以下，用量为15—20%，可室温固化。

701#

苯酚甲醛己二胺缩合物，用量为25—35%，室温固化4—8h。

702#

苯酚甲醛间苯二胺缩合物，用量23—35%，室温固化4—8h。

703#

苯酚甲醛乙二胺缩合物，用量为36—42%，室温固化4—8h

706#固化剂

钛酸三异丙醇叔胺酯，棕黄色液体，用量为20—30%，固化：100℃，1 h；142℃，2h。

120#

乙二胺、二乙烯三胺，在少量水存在下与环氧乙烷反应。粘性液体，其挥发性和毒性比乙二胺少10003倍以上。在室温快速固化环氧树脂，用量16—18% 。

593

二乙烯三胺与丁基缩水甘油醚的加成物，25℃粘度为0.2 Pa.s，活性大，毒性低，室温快速固化环氧树脂，固化物柔性好。用量为23—25%，与环氧树脂放热反应缓和，使用寿命约1小时。

70#酸酐

由丁二烯与顺丁烯二酸酐合成，毒性和挥发性小，用量为70—80%，固化条件是150℃，4H。天津津东化工厂生产的液体酸酐。浅黄色液体，粘度低。

647#酸酐

由双环戊二烯与顺丁烯二酸酐合成。浅黄色液体，用量为80—90%。固化条件150—160℃，8H。天津津东化工厂生产。

308桐油酸酐

由桐油改性的顺丁烯二酸酐。用量为100—200%，固化物柔软，延伸性好，耐热差。固化条件：100—120℃，6—10H。

704#

2甲基咪唑与环氧丙烷丁基醚加成物，室温为棕红粘稠液体，在80—120℃快速固化环氧树脂，用量为10%。

705#

2甲基咪唑与环氧丙基异辛基醚的加成物，室温为棕红粘稠液体，在80—120℃快速固化环氧树脂，用量15%。
