在粉末涂料的配方设计中，增加涂层的硬度，必须以附着力和柔韧性，冲击强度几个指标协同通过为好。所以主要考虑以下几个方面的问题：
1.树脂与固化剂的选择与配比，选择官能度高的成膜体系，交联度合适最好，过高的话，涂层发脆，柔韧性不好。含羟基的聚酯树脂以及高含量NCO固化剂的硬度好，其他树脂也要考虑玻璃化温度。B1530，加入1%到羧基纯聚酯(TGIC/HAA)体系中，可和聚酯中少量的羟基反应以增加交联和提高硬度。
2.添加硬度高的颜料填料，并且比例比平常略大。考虑正常颜色和光泽之后，填料中加硅灰石、高岭土、滑石粉、云母粉这类，只是这类有些品种的光泽度、平整度不如沉淀硫酸钡。稍微提高颜填料比例的同时，要兼顾物理性能的达标。
3.关于助剂的添加，这类粉末中的常规助剂，可以减少一些。比如流平剂、润湿剂，可以只加下限。而其他增加滑爽和填空隙的微粉PTFE/PE，可以内挤也可以外添加。代表性科莱恩3920F、路博润1778F、湖北来斯1440等牌号。国产效果类似，但是价格便宜近一半。
4.喷涂施工的规范操作也很重要，磷化处理、喷涂厚度、固化条件的满足等。涂装工件先喷砂再磷化处理，会提高粉末喷涂后的附着力;在满足涂层覆盖率和边角上粉的均匀性，涂层的厚度控制在60～80μm较为合适；粉末涂料常规固化条件为180-200℃，低温配方设计要求更低的固化温度，可以通过添加催化剂来提高涂层固化的交联密度，来斯季鏻盐催化剂305，片状好分散，效果通用，性价比高。

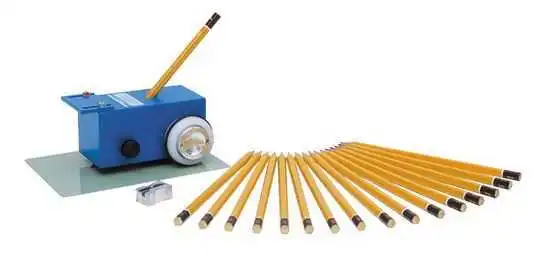

涂层硬度，主要与粉末涂料品种和固化程度有关系，涂层的硬度通常是在1H-3H左右，有特殊要求的部分涂料可做到3H以上。常见的户内粉比户外粉的硬度要低，通常都是用硬度测试笔来检测。
(0)
