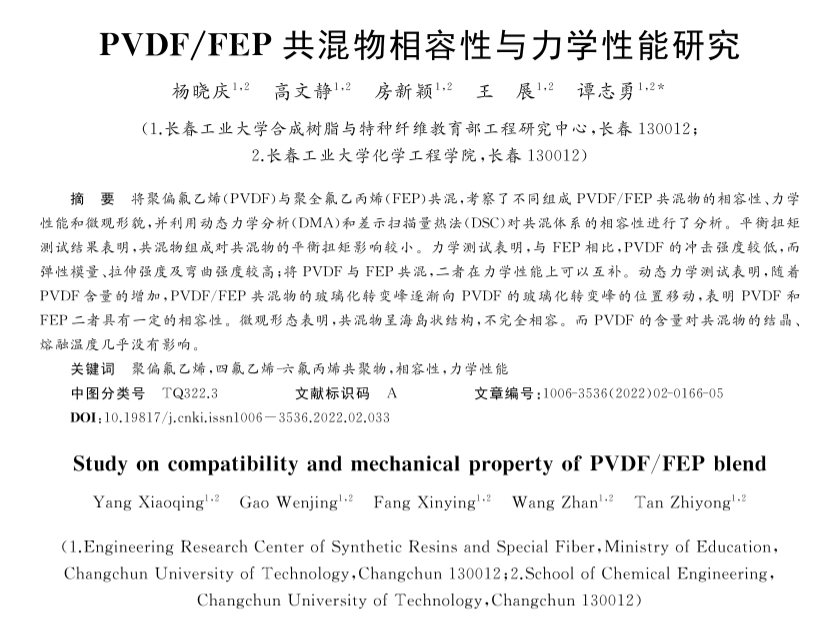

杨晓庆^1,2 高文静^1,2  房新颖^1,2  王展^1,2  谭志勇^1,2*

（1，长春工业大学合成树脂与特种纤维教育部工程研究中心 长春130012；2、 长春工业大学化学工程学院 长春130012）

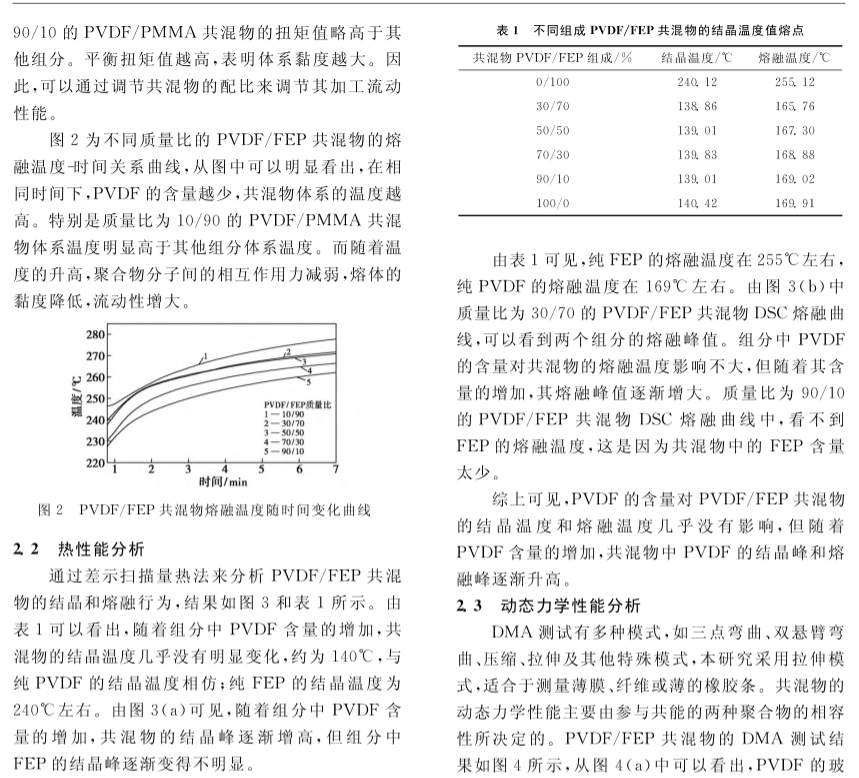

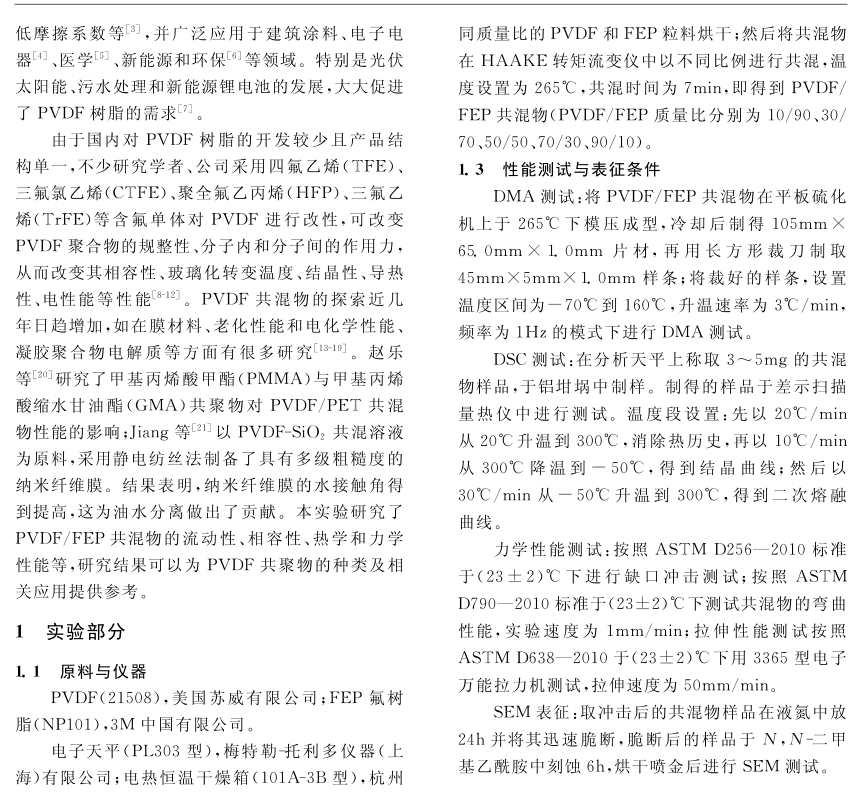

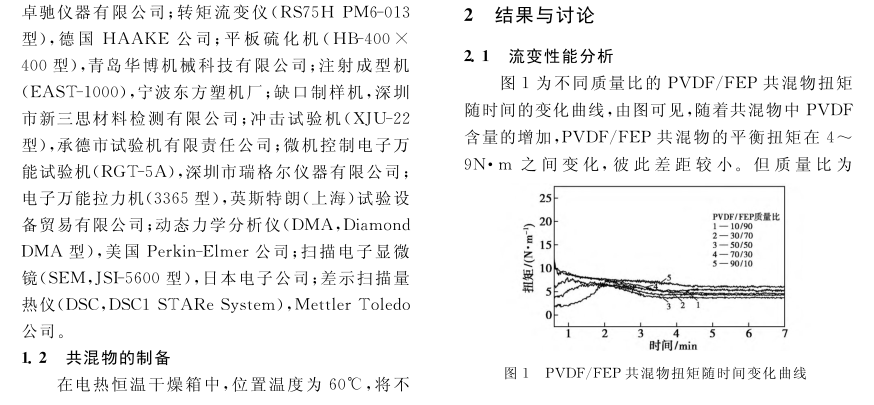

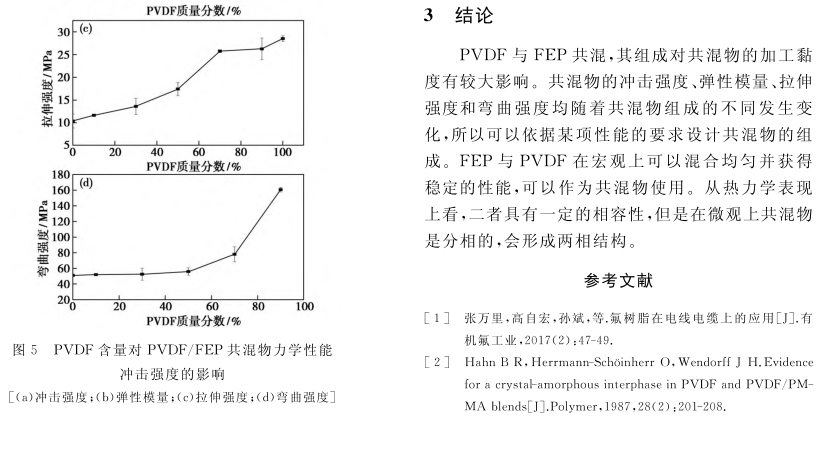

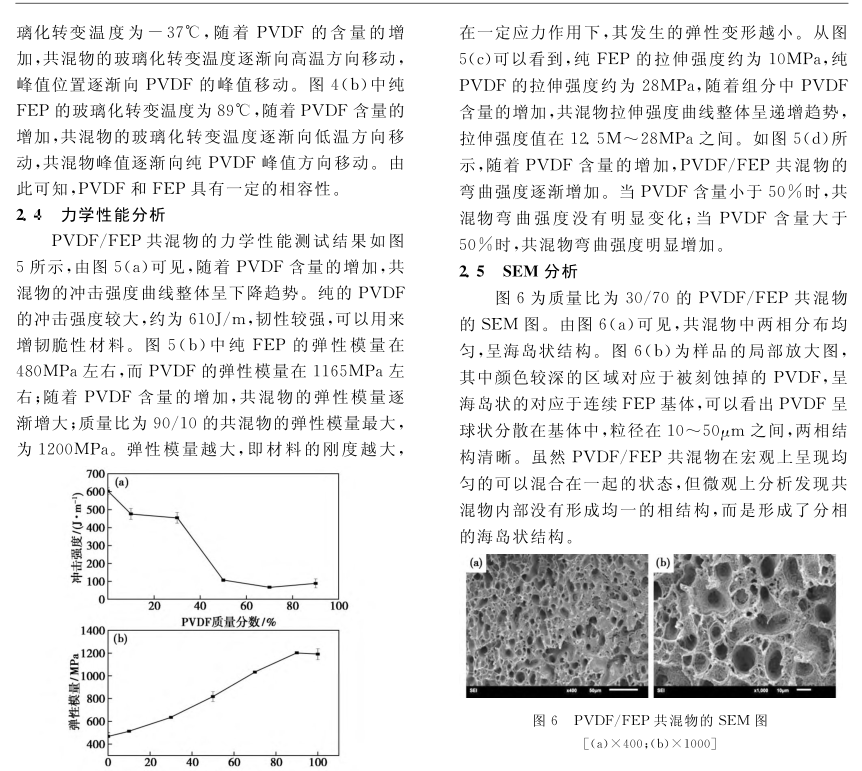

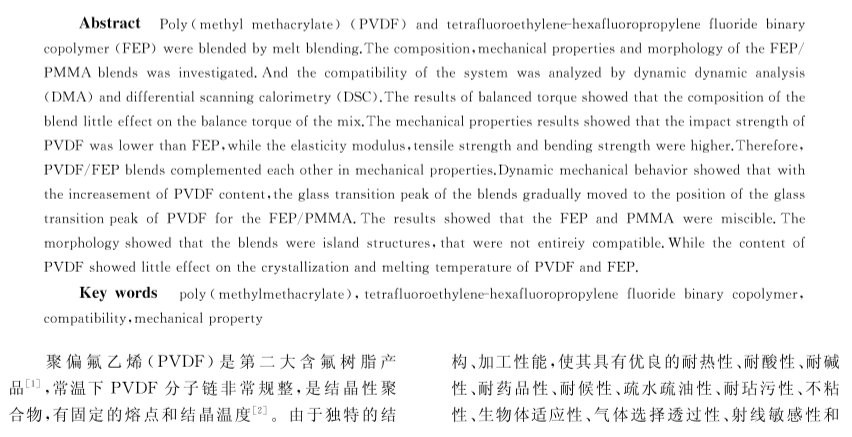

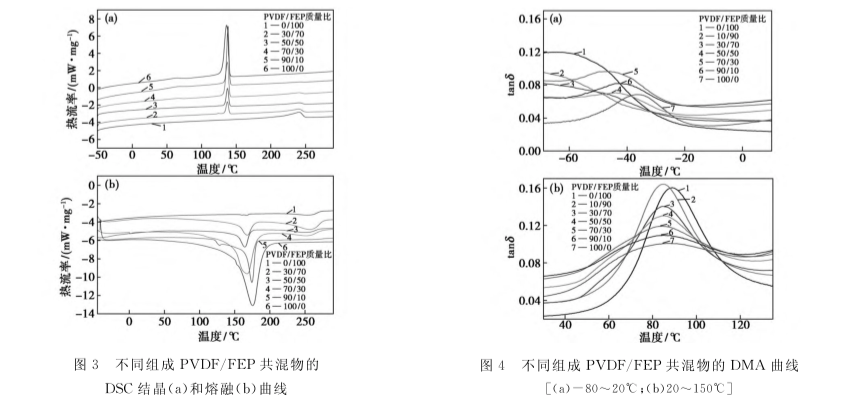

摘　要：将聚偏氟乙烯(PVDF)与聚全氟乙丙烯(FEP)共混,考察了不同组成PVDF/FEP共混物的相容性、力学性能和微观形貌,并利用动态力学分析(DMA)和差示扫描量热法(DSC)对共混体系的相容性进行了分析。平衡扭矩测试结果表明,共混物组成对共混物的平衡扭矩影响较小。力学测试表明,与FEP相比,PVDF的冲击强度较低,而弹性模量、拉伸强度及弯曲强度较高;将PVDF与FEP共混,二者在力学性能上可以互补。动态力学测试表明,随着PVDF含量的增加,PVDF/FEP共混物的玻璃化转变峰逐渐向PVDF的玻璃化转变峰的位置移动,表明PVDF和FEP二者具有一定的相容性。微观形态表明,共混物呈海岛状结构,不完全相容。而PVDF的含量对共混物的结晶、熔融温度几乎没有影响。

关键词：聚偏氟乙烯，四氟乙烯\-六氟丙烯共聚物，相容性，力学性能

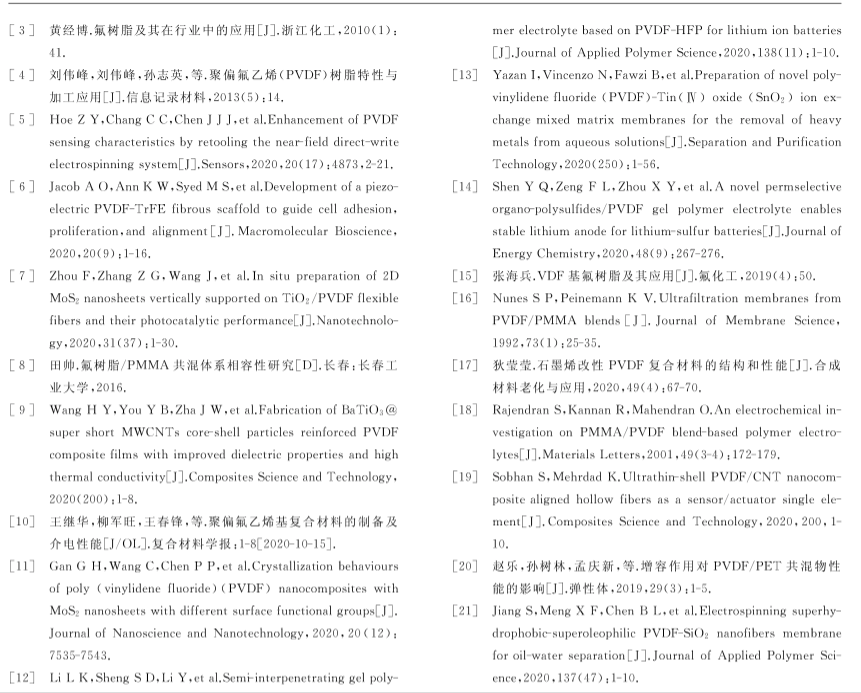

文章发表于《化工新型材料》2022年 第2期 |
