安徽科邦树脂科技有限公司
企业已认证
水性涂料树脂
随着硼含量的增加,树脂固化物的拉伸强度和断裂伸长率先上升后下降,硼含量为n(硼酸)∶n(苯酚)=0.15∶1的硼酚醛环氧树脂综合性能最优。
研究课题:水性涂料树脂

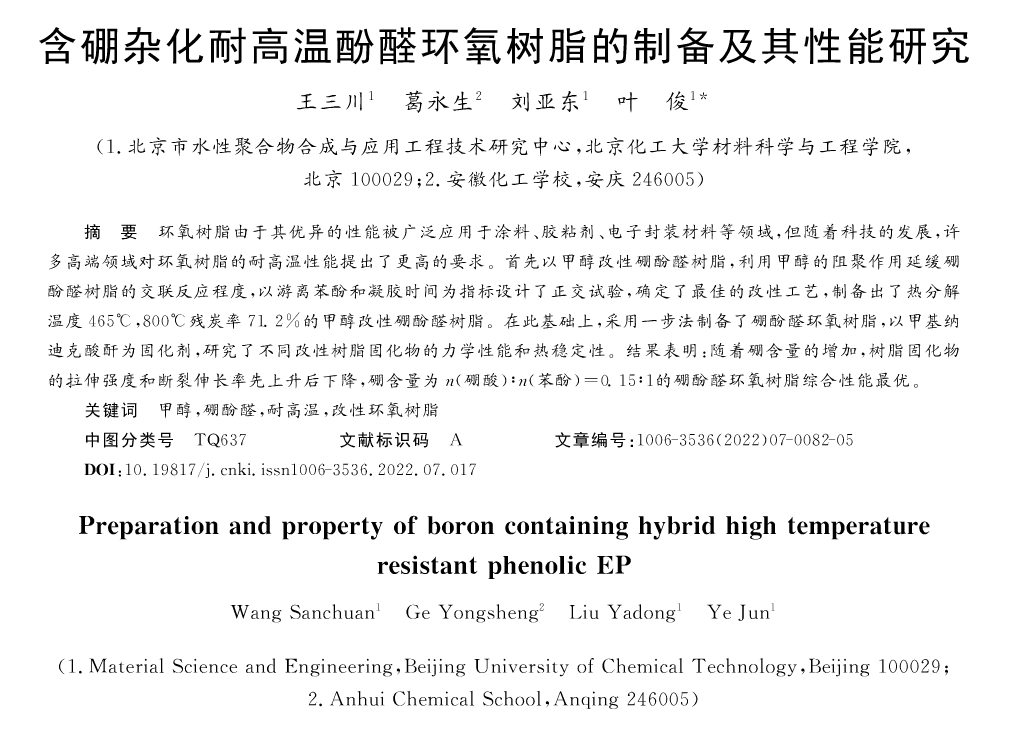

王三川1, 葛永生2, 刘亚东1, 叶俊1*
(1.北京市水性聚合物合成与应用工程技术研究中心,北京化工大学材料科学与工程学院,北京 100029;
2.安徽化工学校,安庆 246005 )

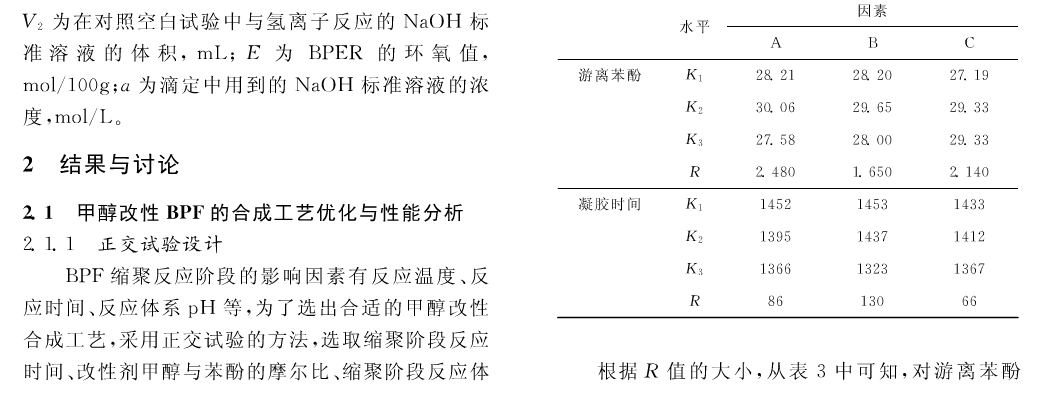

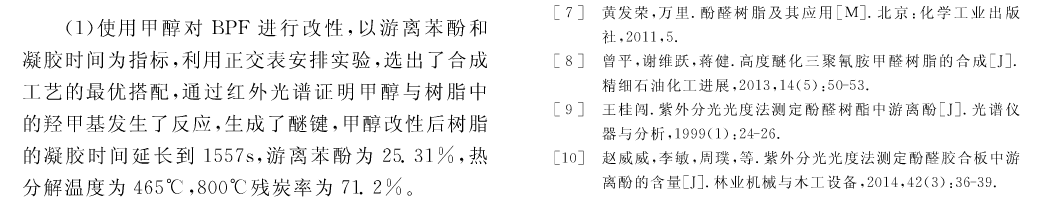

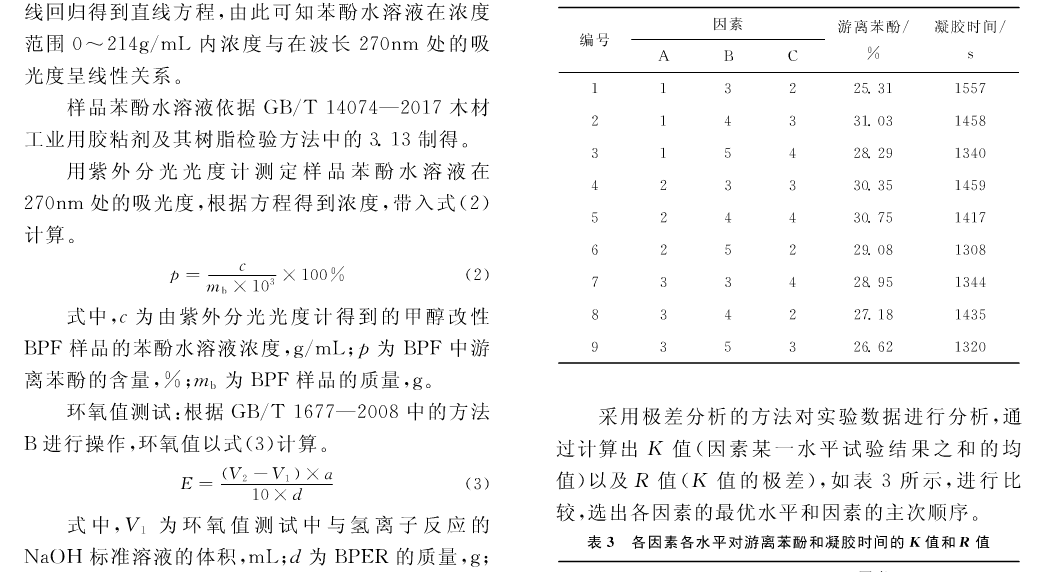

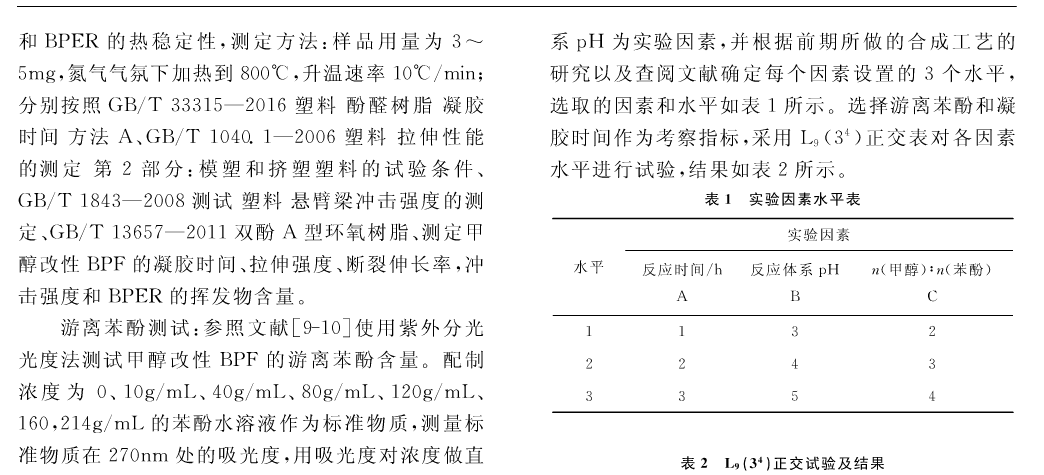

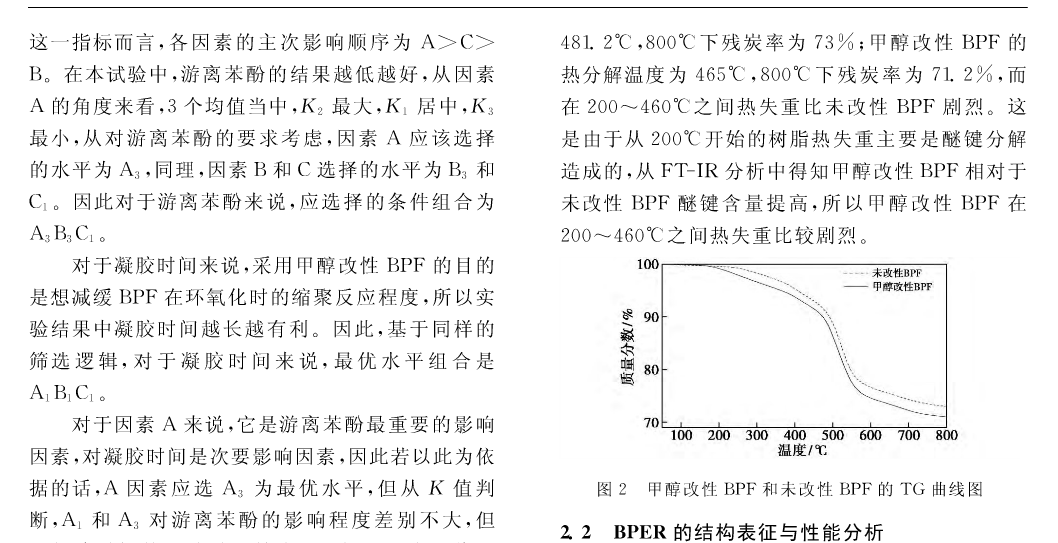

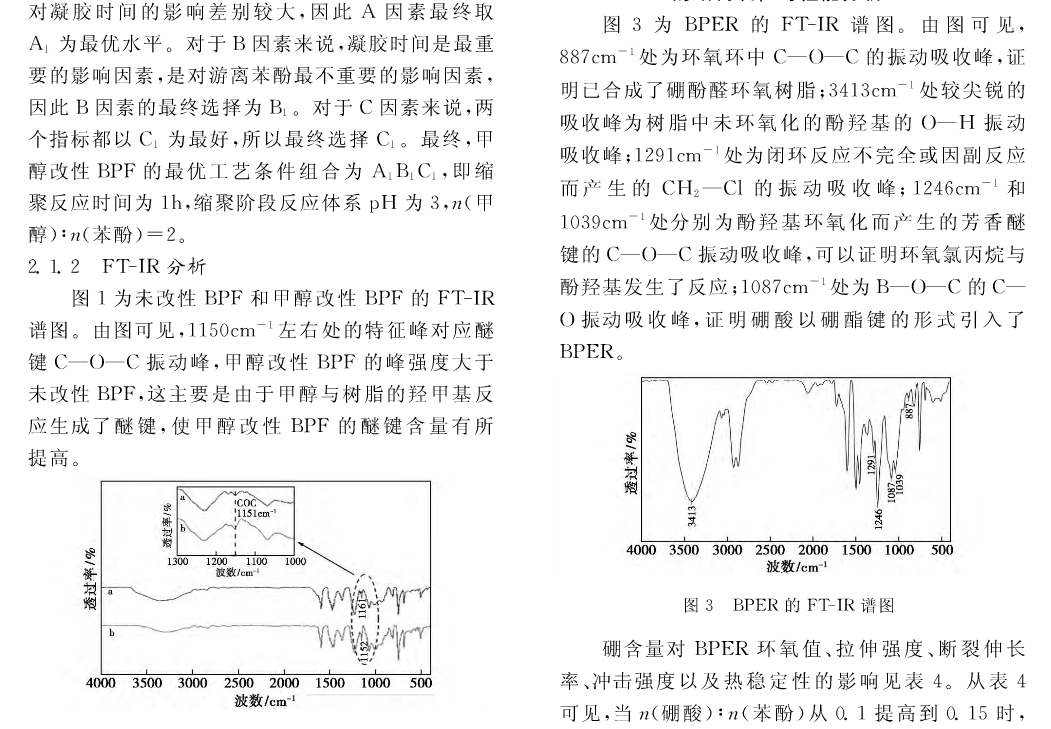

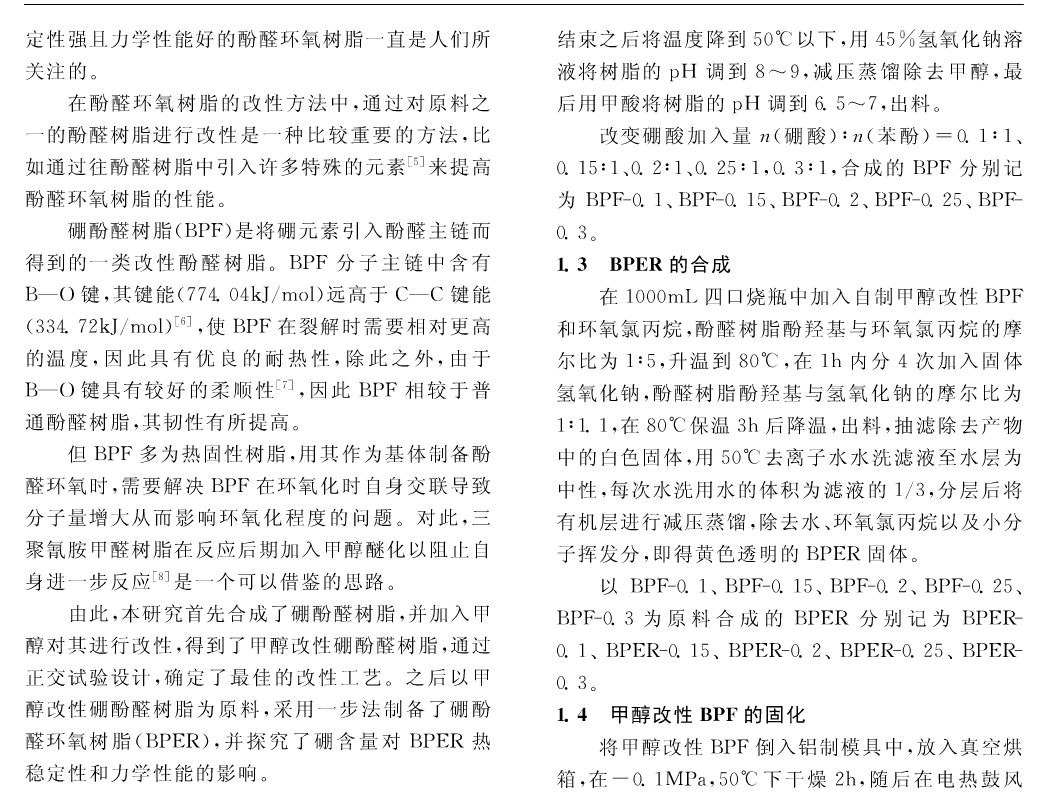

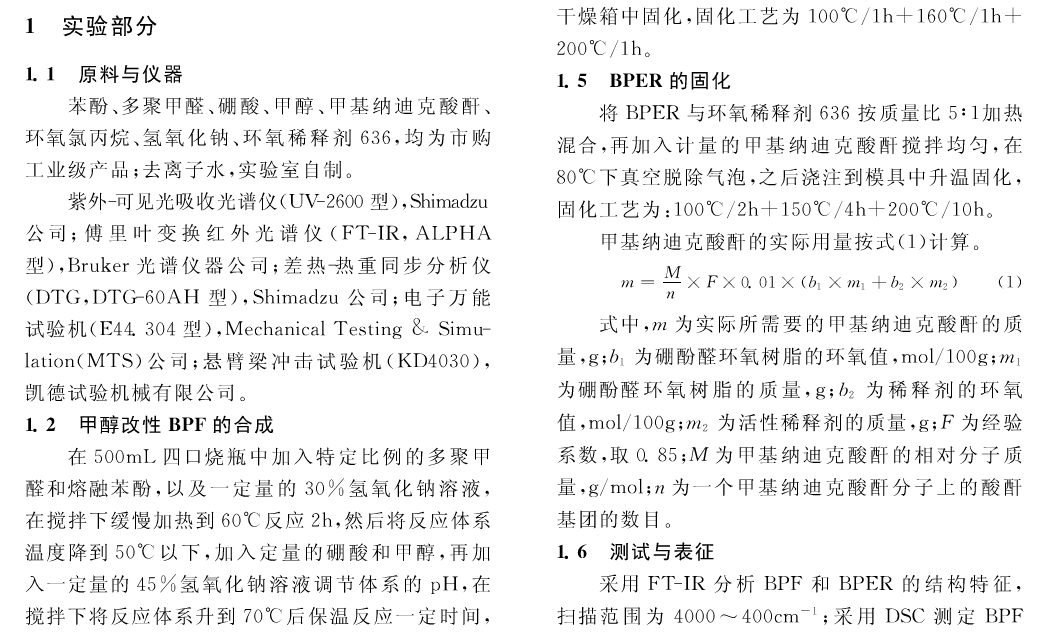

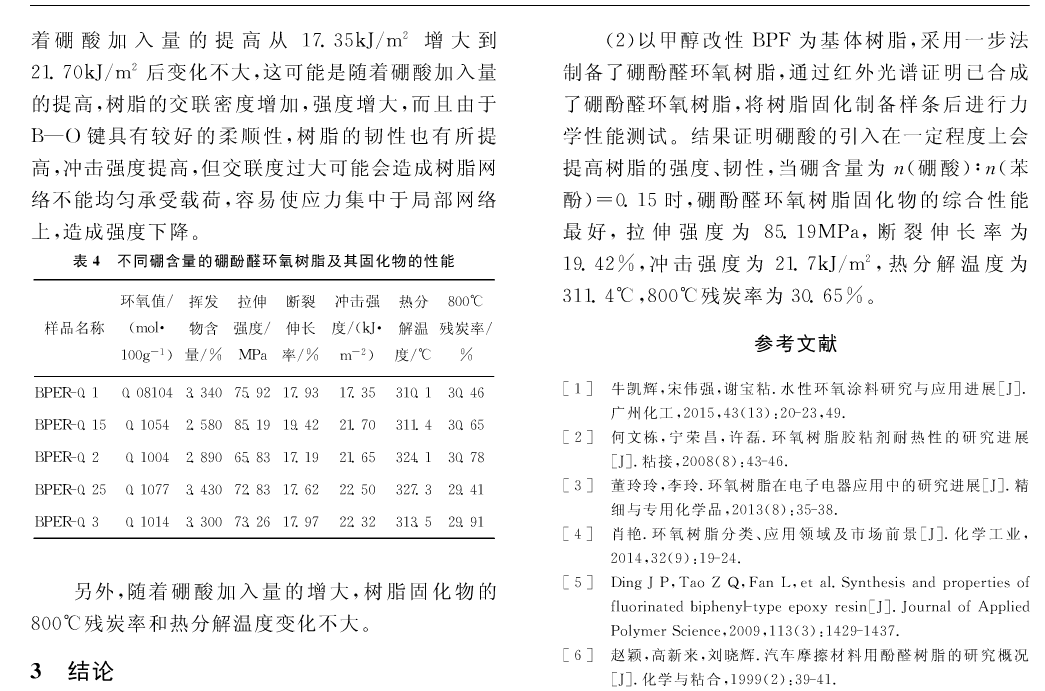

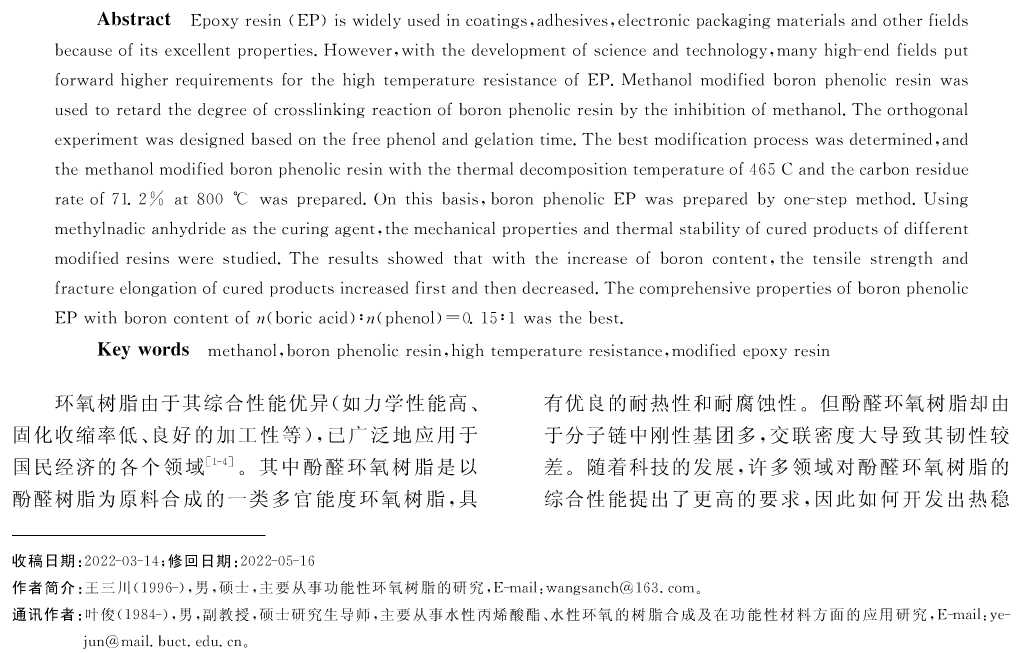

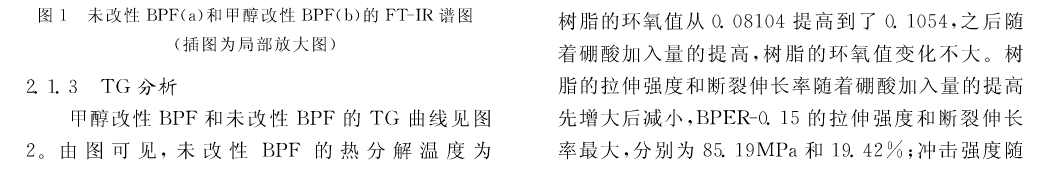

摘 要:环氧树脂由于其优异的性能被广泛应用于涂料、胶粘剂、电子封装材料等领域,但随着科技的发展,许多高端领域对环氧树脂的耐高温性能提出了更高的要求。首先以甲醇改性硼酚醛树脂,利用甲醇的阻聚作用延缓硼酚醛树脂的交联反应程度,以游离苯酚和凝胶时间为指标设计了正交试验,确定了最佳的改性工艺,制备出了热分解温度465℃,800℃残炭率71.2%的甲醇改性硼酚醛树脂。在此基础上,采用一步法制备了硼酚醛环氧树脂,以甲基纳迪克酸酐为固化剂,研究了不同改性树脂固化物的力学性能和热稳定性。结果表明:随着硼含量的增加,树脂固化物的拉伸强度和断裂伸长率先上升后下降,硼含量为n(硼酸)∶n(苯酚)=0.15∶1的硼酚醛环氧树脂综合性能最优。
关键词:甲醇、硼酚醛、耐高温、改性环氧树脂
文章发表于《化工新型材料》2022年 第7期
(0)
