买化塑

买化塑

广州慧正智联科技有限公司

企业已认证

墙面漆   家具   家用电器

采用正交试验设计法对硅橡胶的导热绝缘性能进行研究,通过改变氧化镁、氧化铝、钛酸钡及玻璃纤维粉的用量来筛选填料的最佳配方。

研究课题：填料、橡胶

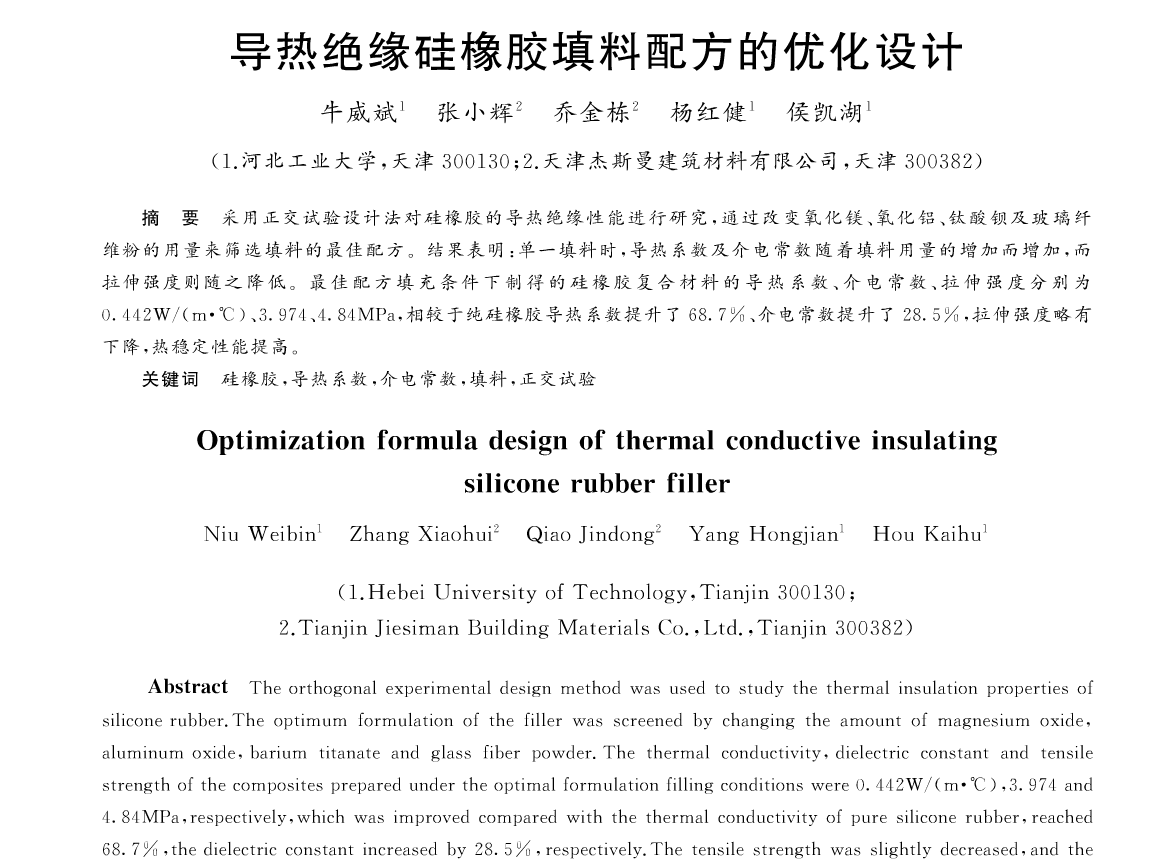

牛威斌¹， 张小辉² ，乔金栋² ，杨红健¹ ，侯凯湖¹

（1，河北工业大学 天津300130 ；2，天津杰斯曼建筑材料有限公司 天津300382）

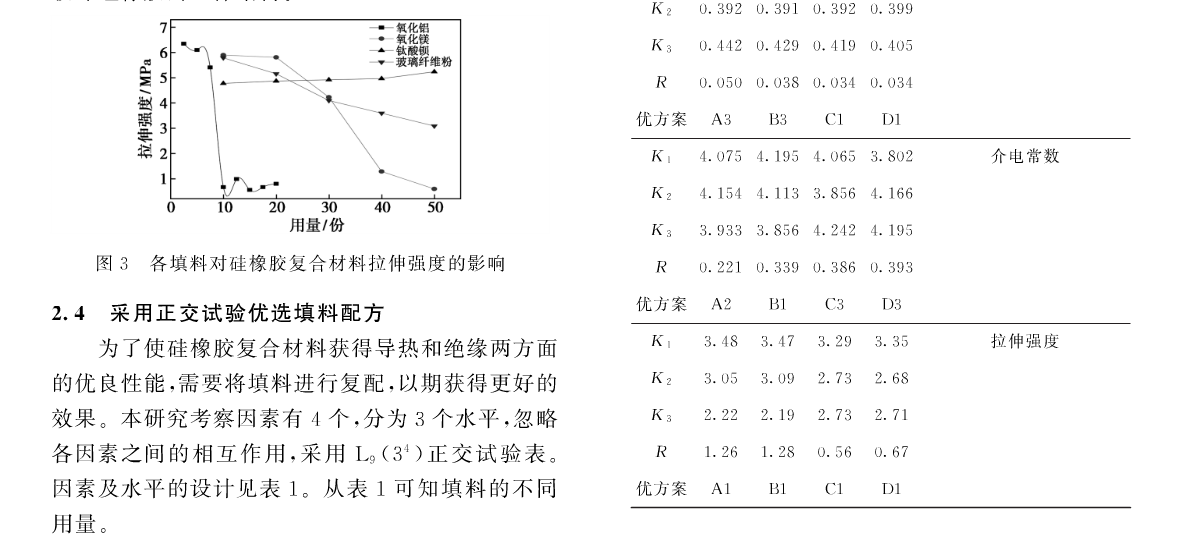

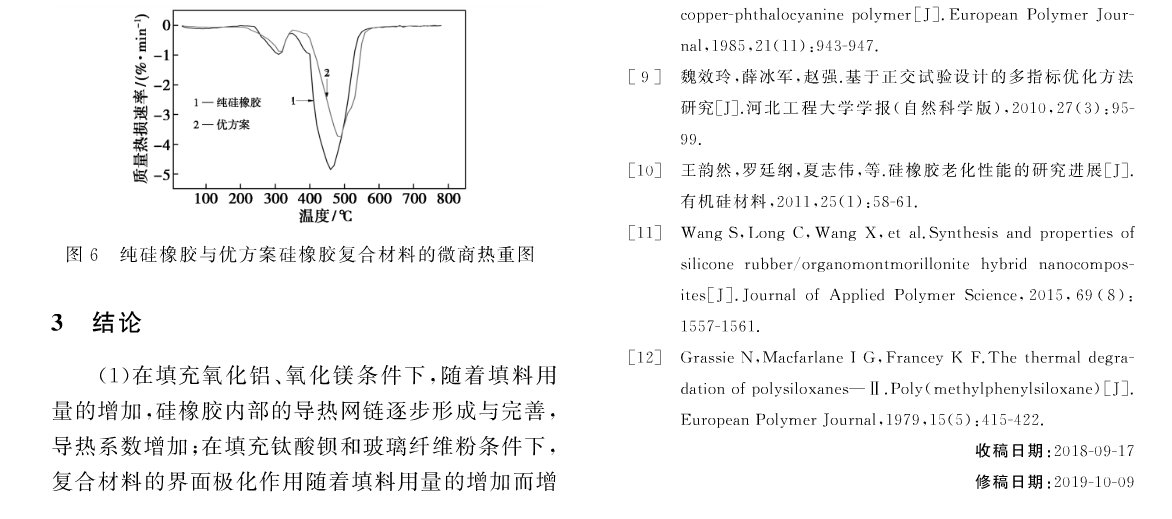

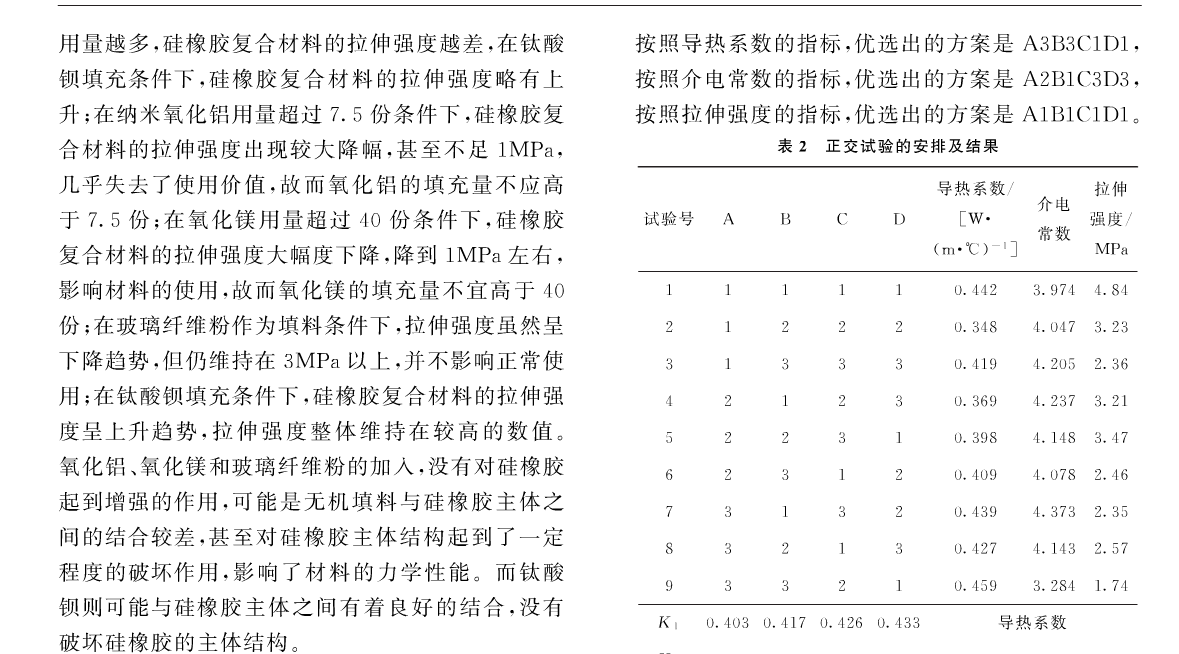

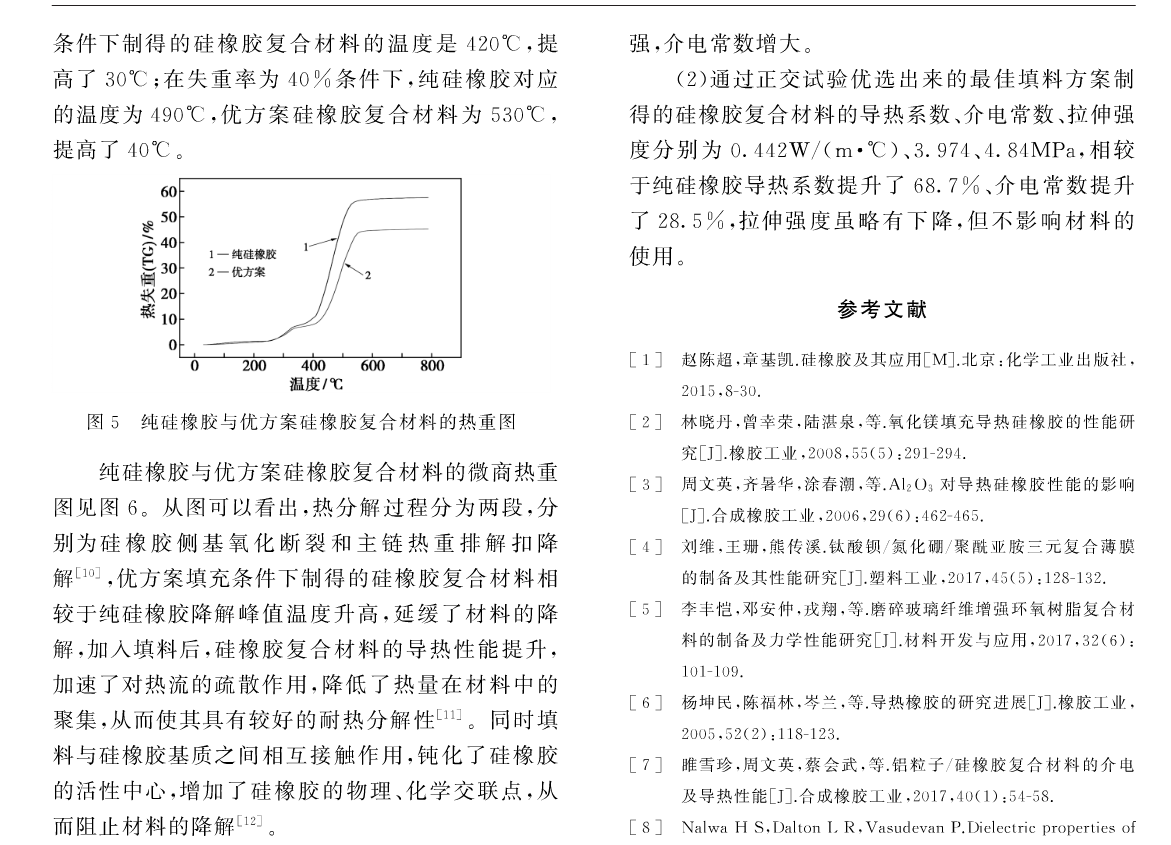

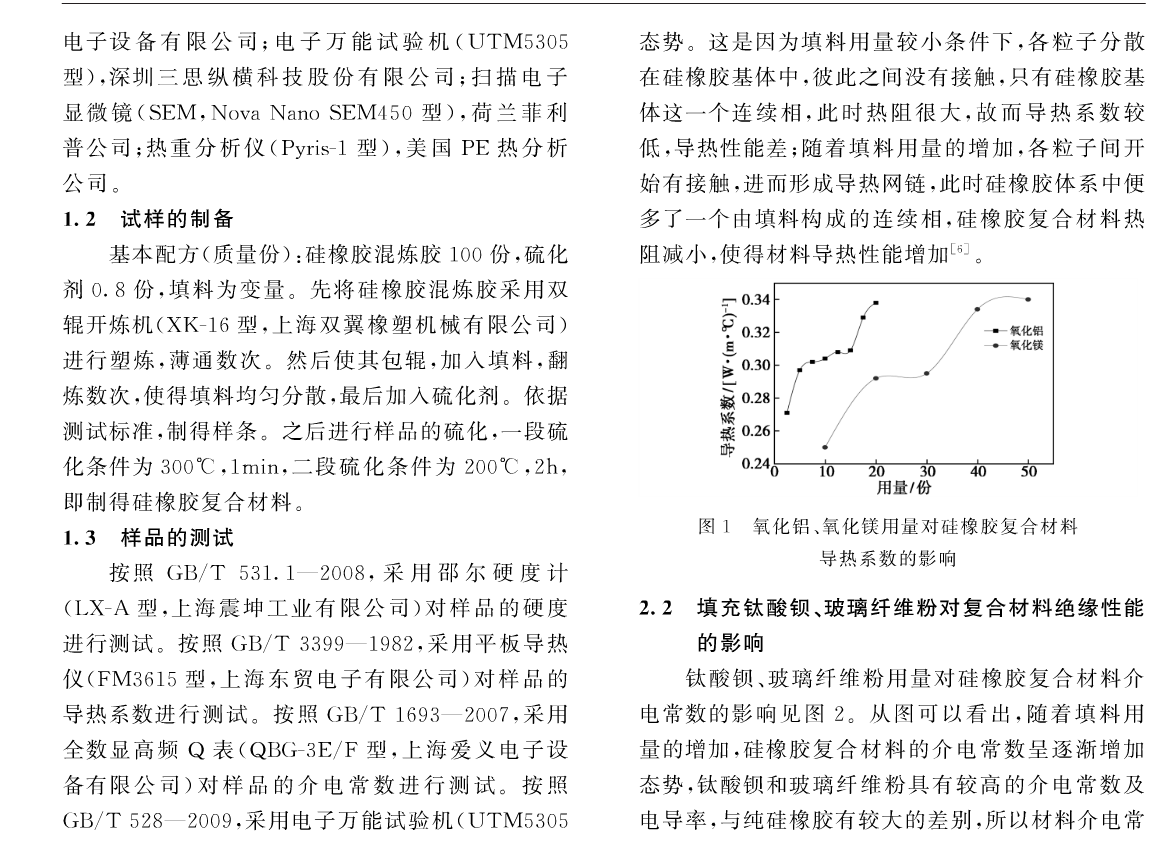

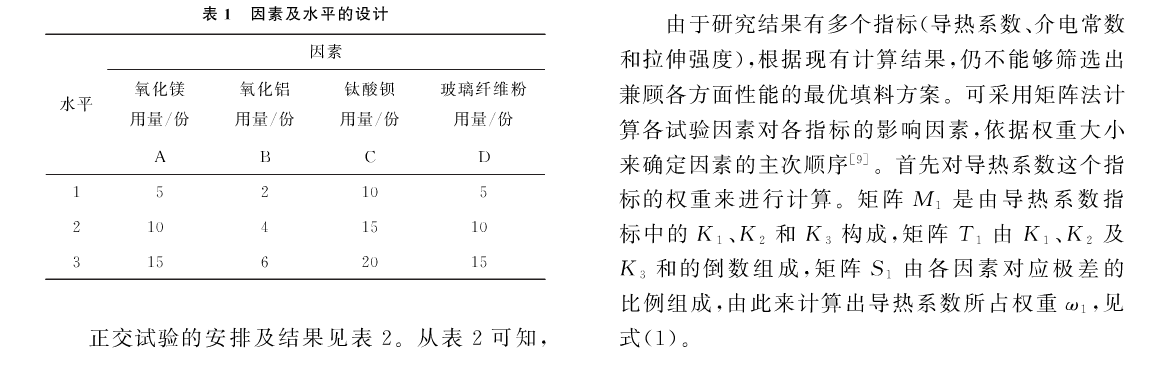

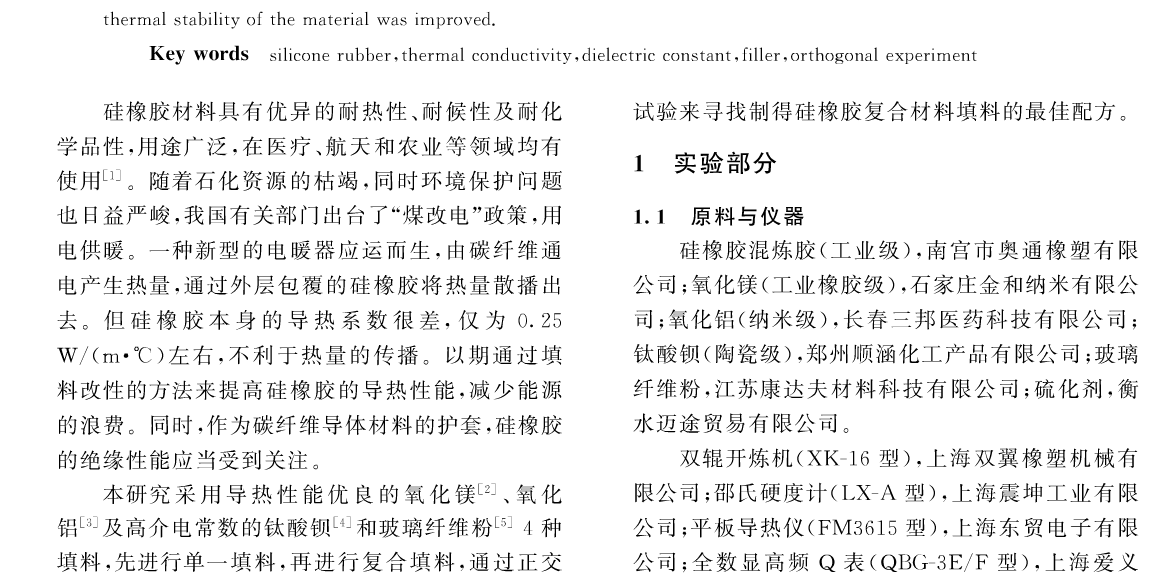

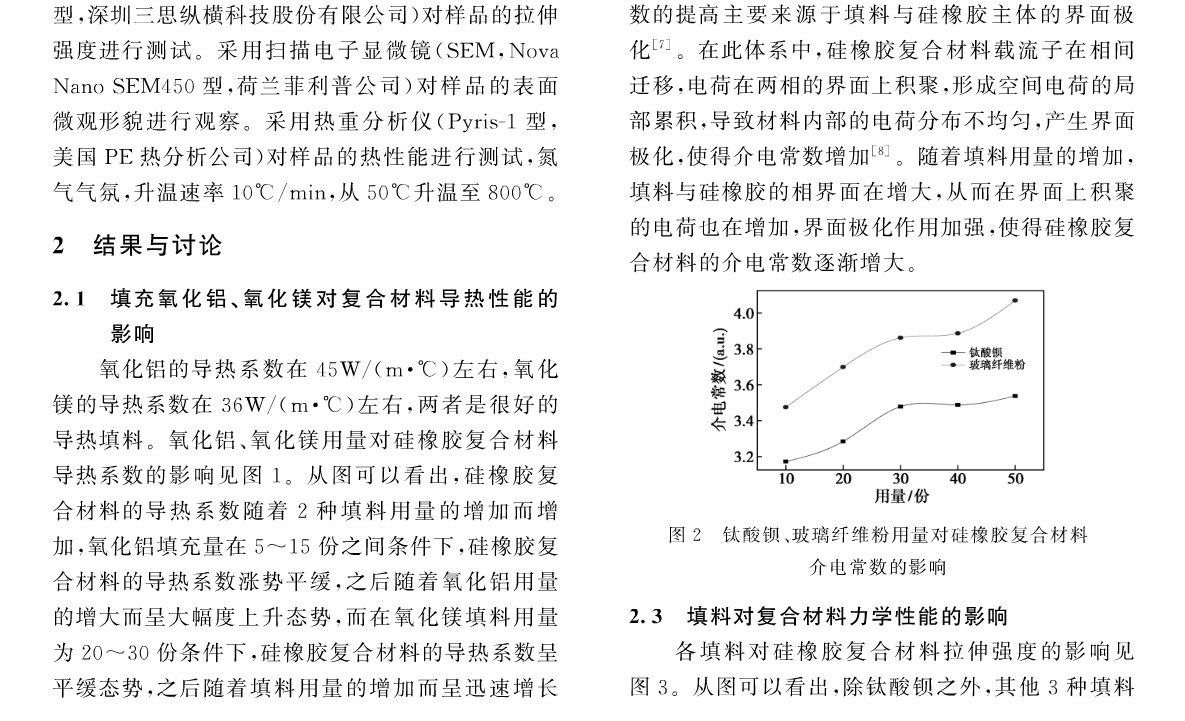

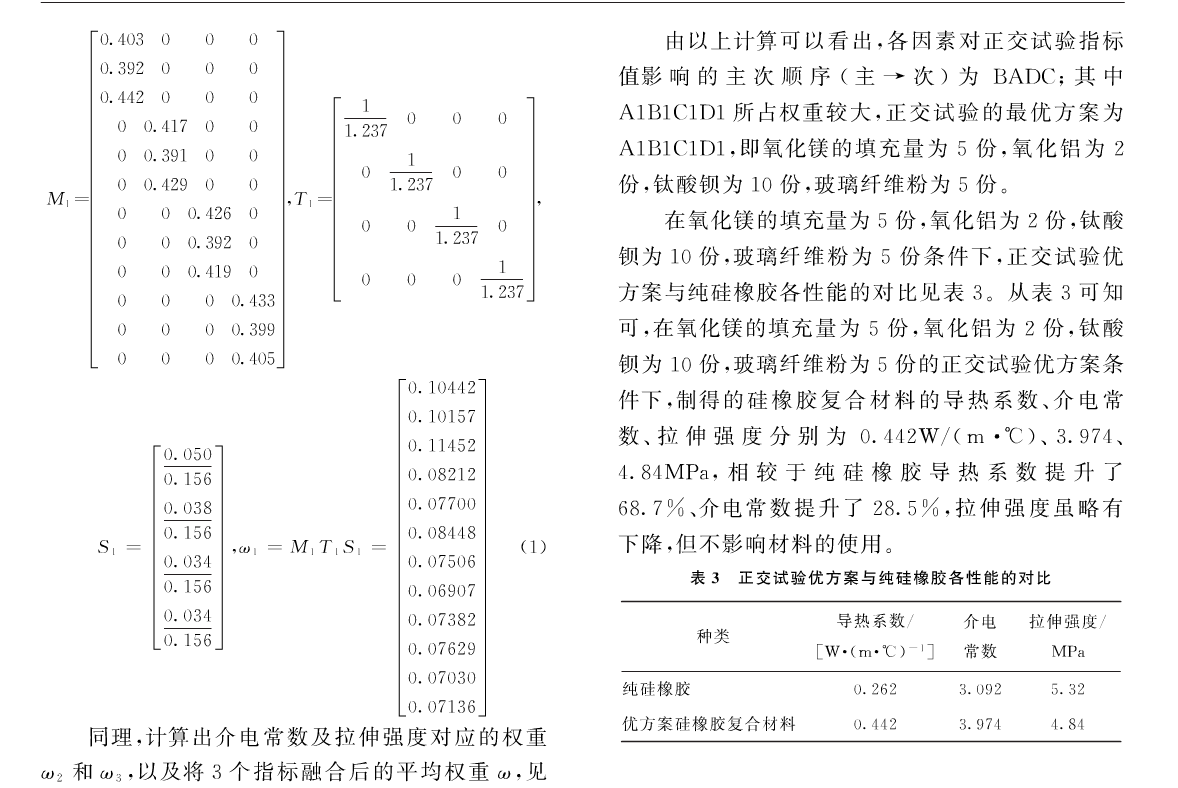

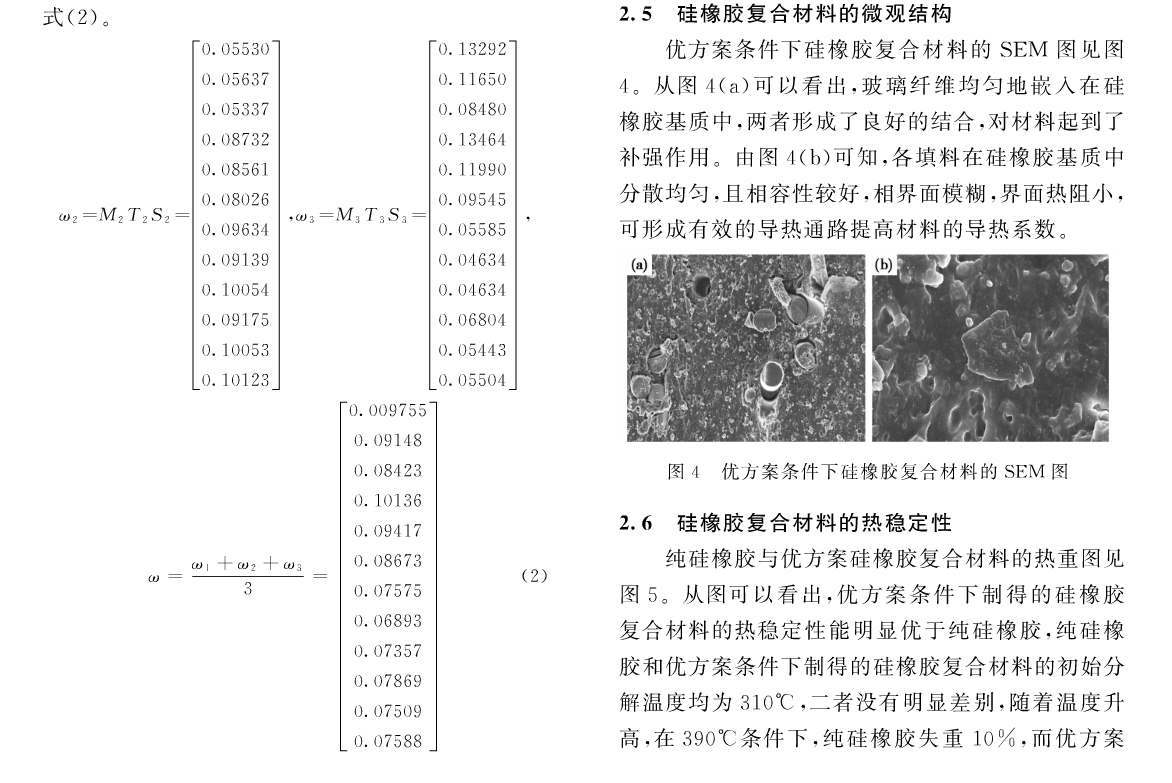

摘　要：采用正交试验设计法对硅橡胶的导热绝缘性能进行研究,通过改变氧化镁、氧化铝、钛酸钡及玻璃纤维粉的用量来筛选填料的最佳配方。结果表明:单一填料时,导热系数及介电常数随着填料用量的增加而增加,而拉伸强度则随之降低。最佳配方填充条件下制得的硅橡胶复合材料的导热系数、介电常数、拉伸强度分别为0.442W/(m·℃)、3.974、4.84MPa,相较于纯硅橡胶导热系数提升了68.7%、介电常数提升了28.5%,拉伸强度略有下降,热稳定性能提高。

关键词：硅橡胶 导热系数 介电常数 填料 正交试验

文章发表于《化工新型材料》2020年 第1期

(0)
