丁力蒙钊 王冬(江苏裕兴薄膜科技股份有限公司,江苏 常州 213000)
摘要：废弃聚酯制备粉末涂料用聚酯树脂，主要是在微波辅助回收作用下，采用新戊二醇(NPG)等化学物质对PET进行醇解，在醇解以后，再添加适量的化学物质从而得到粉末涂料用聚酯树脂，为行业发展起到重要的作用。本文针对微波辅助回收废弃聚酯制备粉末涂料用聚酯树脂这一技术邻域，进行了简要的分析和阐述，希望对相关行业的发展给予一定帮助。
关键词：微波辅助回收，废聚酯制备粉末涂料，聚酯树脂
由于PE这种化学物质具有良好的稳定和物理等性能，其使用的范围相对较为广泛，例如：纤维、薄膜、包装材料等行业，并且凭借自身的优势其产量也在逐渐的上升。但由于聚酯的化学惰性，大量废弃聚酯难以自然降解，长此以往，已经造成了严重的环境问题，因此，废弃聚酯的回收和再利用倍受关注。
近几年，很多化工企业采取微波辅助回收废弃聚酯制备粉末涂料用聚酯树脂，此种方法不仅可以减少PE材料对周围环境造成的影响，还可以避免资源浪费、提升企业自身的经济效益，从而对高分子聚酯行业的发展，给予了重要的技术支持。
1、化学原料的选择
微波辅助分解和回收废弃聚酯的过程中，所采用化学原料的选择是至关重要的，通常情况以PET膜化学原料为主。

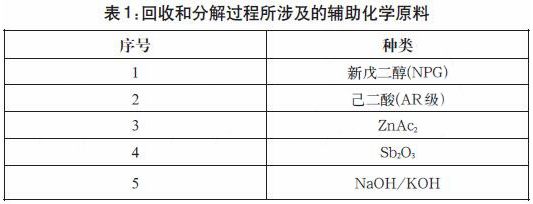

同时还会用到一些辅助材料，例如：新戊二醇(NPG)、无水乙醇(AR级)、己二酸(AR级)、ZnAc2等材料，具体的辅助材料如表1所示。
2、回收过程分析
（1）醇解解聚过程。回收废弃聚酯的过程，首先是将废弃的PET膜，处理成碎片形状，形状大小控制在(5-10)mm×(5-10)mm×0.2 mm。
再将碎片先后放置在0.5mol/L的NaOH溶液、0.5mol/L的HCl溶液中分别浸泡5小时。浸泡结束后，对其进行全面清洗并干燥24小时，烘干温度控制在80-90℃。
上述清洗烘干工作结束以后，然后将样品放置在化学分解反应器中，氮气保护氛围下于250-260℃下加热10-15min，适量添加NPG、ZnAc2，在一定的微波功率下反应。

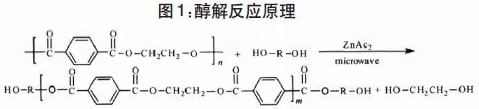

等反应器冷却以后，就可得到略带黄色的透明固体，反应原理如图1所示。
（2）醇解产物的酯化醇解产物放置在相应的反应器中，氮气保护氛围下于180-190℃加热10-15min，然后加入适量多元酸或酸酐，催化剂选择Sb2O3，混合后在一定的微波功率下反应一定的时间，等到冷却以后便可以得到粉末涂料用聚酯。
3、方式方法分析
（1）分子量测定方式在微波辅助回收分解废弃聚酯的过程中，由于降解的方式不同，得到的小分子、二聚体以及低聚物会存在差异。
因此，回收的过程中，应当对其黏度进行相应的测试跟踪，以避免技术误差并对后续酯化反应起到指导意义。
测试过程中，应当选取相应的溶液，例如：苯酚、四氯乙烷溶液，其质量比应当在3/2左右。
测试温度保持在25℃，采用乌氏粘度计进行测量，黏均分子量的计算公式：，分子量的测定可以实时跟踪醇解反应进度，对后续酯化反应条件的确定起到指导作用。
（2）酯化产物酸值的测定酯化产物酸值的测定，是确保粉末涂料用聚酯树脂质量的重要途径。主要测试方法：配制乙醇-二甲苯比例为1:2的混合溶剂，0.1mol·L-1的KOH溶液以及10g·L-1酚 酞乙醇溶液。
取酯化反应后的产物溶于上述乙醇-二甲苯混合溶剂中，然后用KOH的乙醇溶液进行滴定测试，测试过程采用酚 酞乙醇溶液作为指示剂。酸值的计算公式为：。
4、结语
综上所述，本文从化学原料的选择、回收过程、方式方法等方面，对微波辅助回收废聚酯制备粉末涂料所用的聚酯树脂的相关内容，进行了简要的分析和阐述，并且通过利用相应的计算公式，可以有效跟踪反应进度，保证聚酯树脂的质量，也为其行业的发展提供了一定的技术支持。
参考文献:
[1]宋红玮,许忠斌,郑素霞.微波辅助回收废聚酯制备粉末涂料用聚酯树脂[J.化工学报,2014,59(8): 2141-2148.
[2]宋红玮.微波辅助回收废弃聚酯制备粉末涂料用聚酯树脂[D].浙江大学材料与化学工程学院 浙江大学，2014
文章发表于《化工管理》2017年
(0)
