王韬

技术总监

广东拓普合成科技股份有限公司

企业已认证

溶剂型涂料树脂

合成了水性丙烯酸树脂并用其配制了汽车罩光清漆，通过 FT-IR,DSC，TG和 SEM 分析研究了不同固化剂、固化剂用量对漆膜性能的影响。

研究课题：固化剂

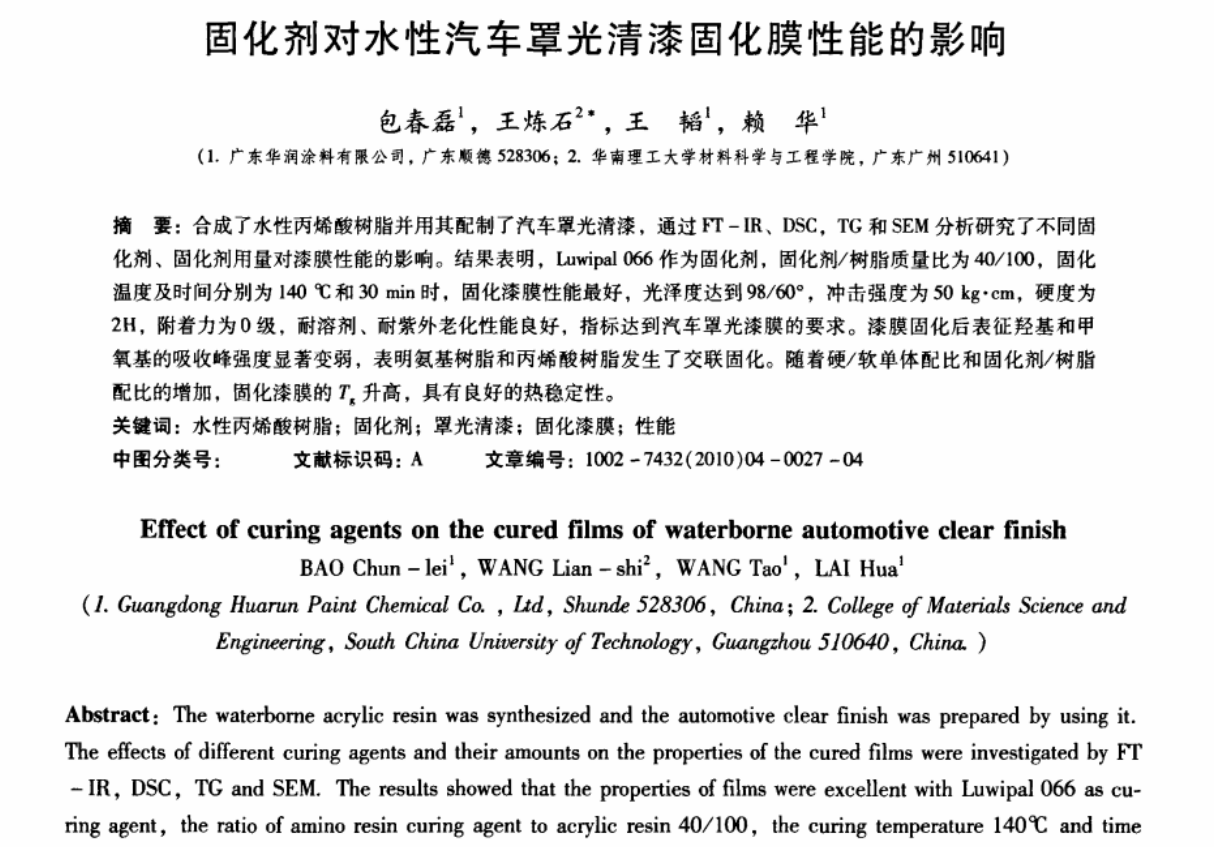

包春磊¹，王炼石²，王 韬¹，赖 华¹

(1.广东华润涂料有限公司，广东顺德 528306;2.华南理工大学材料科学与工程学院，广东广州510641)

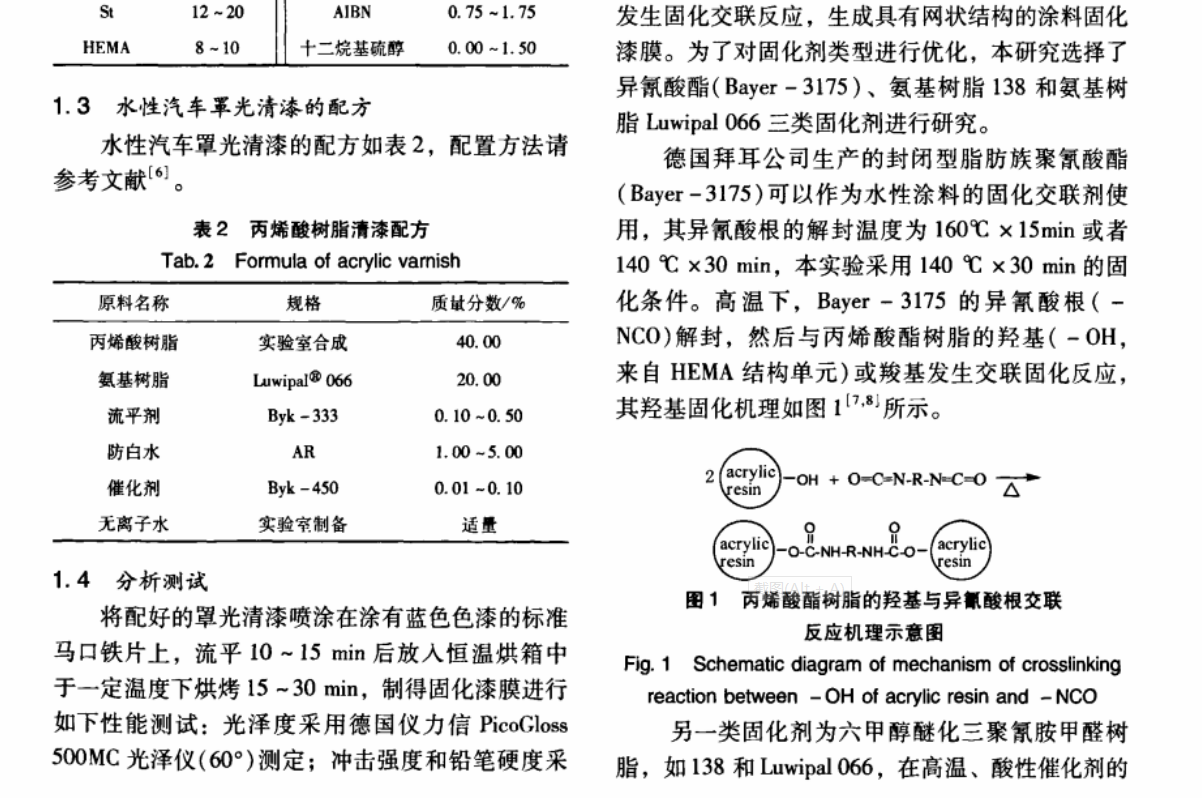

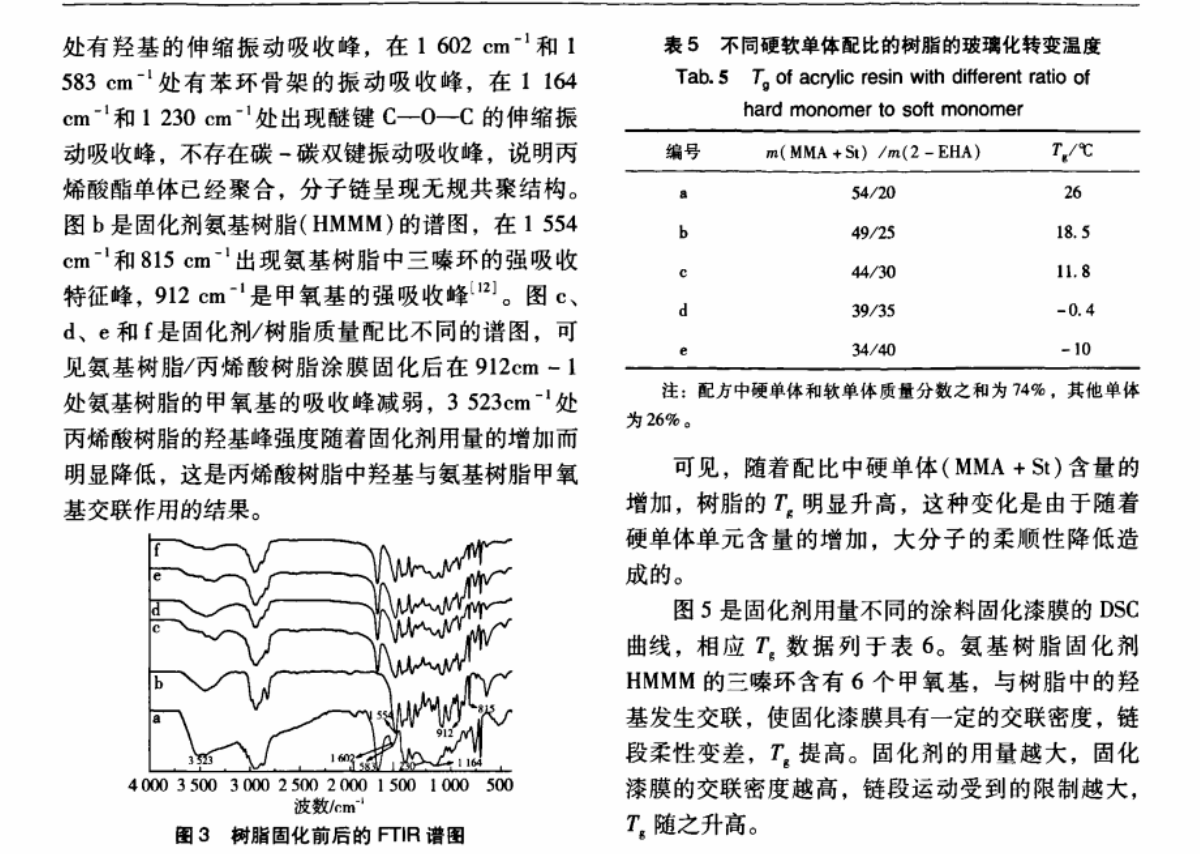

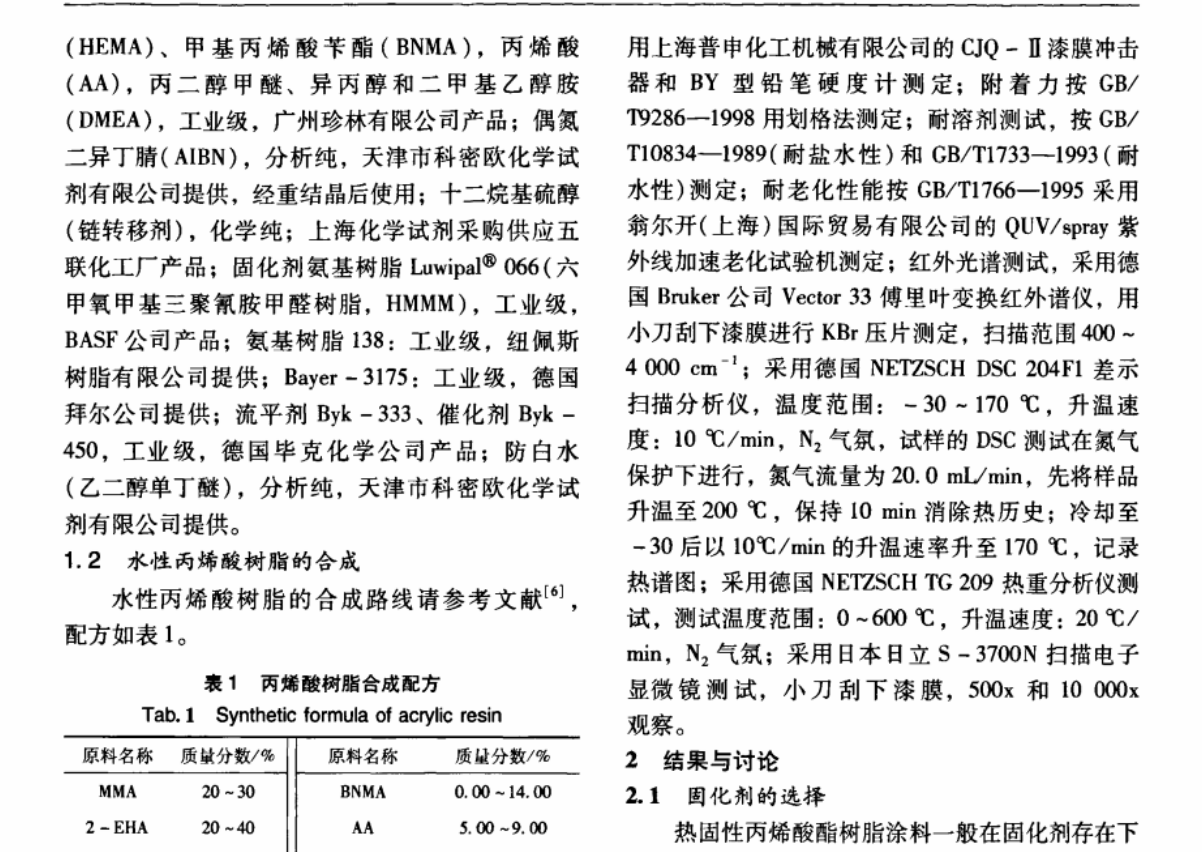

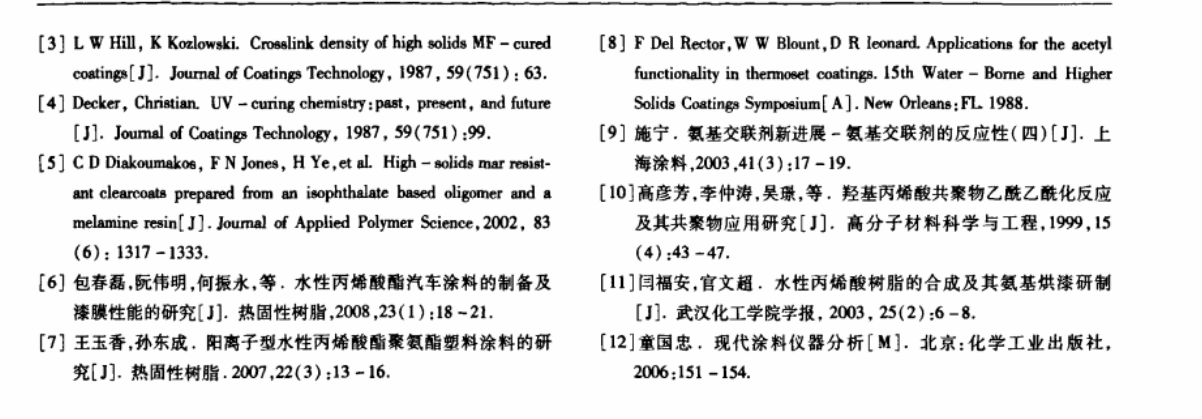

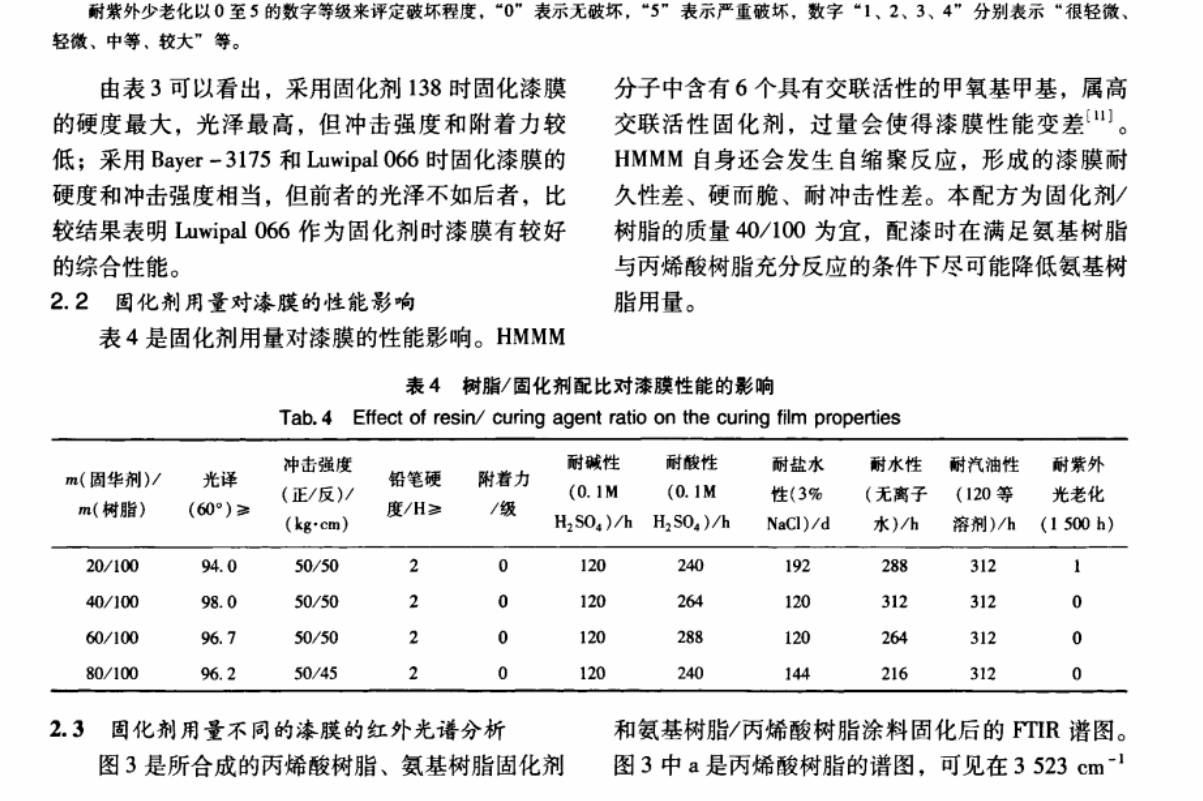

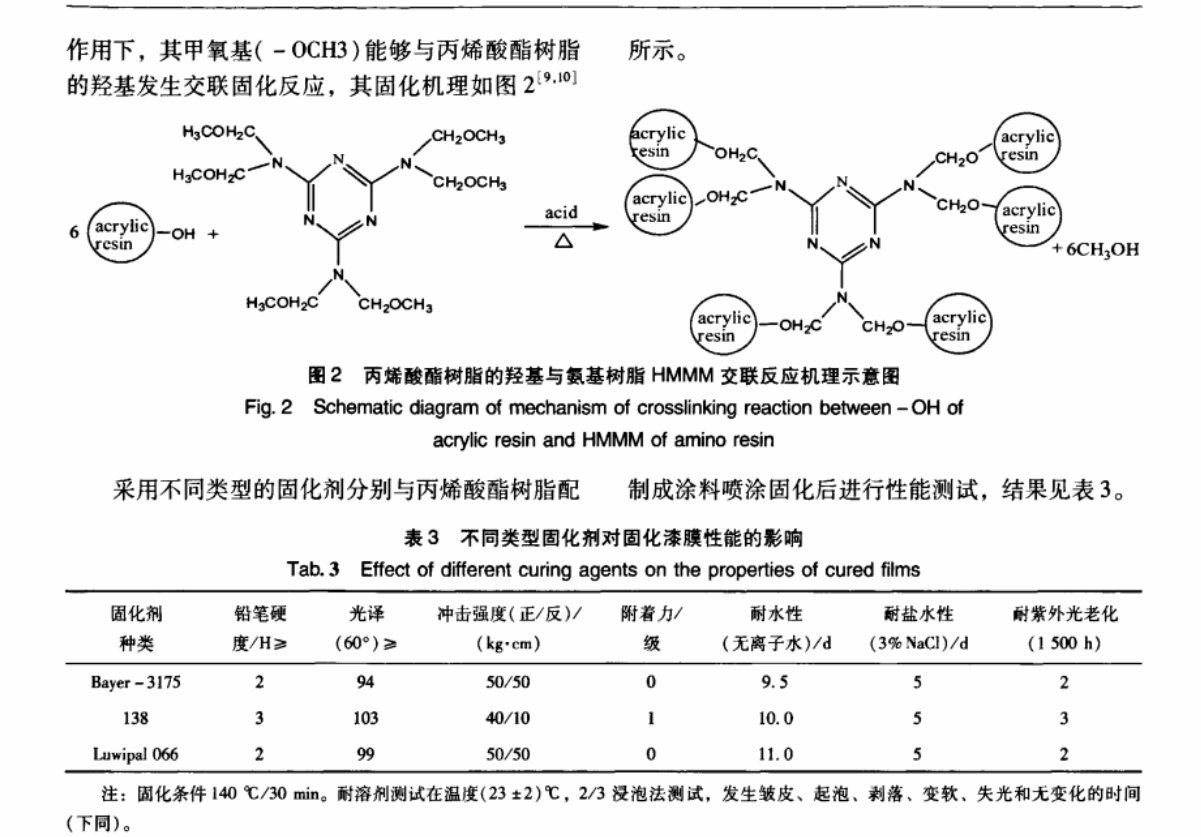

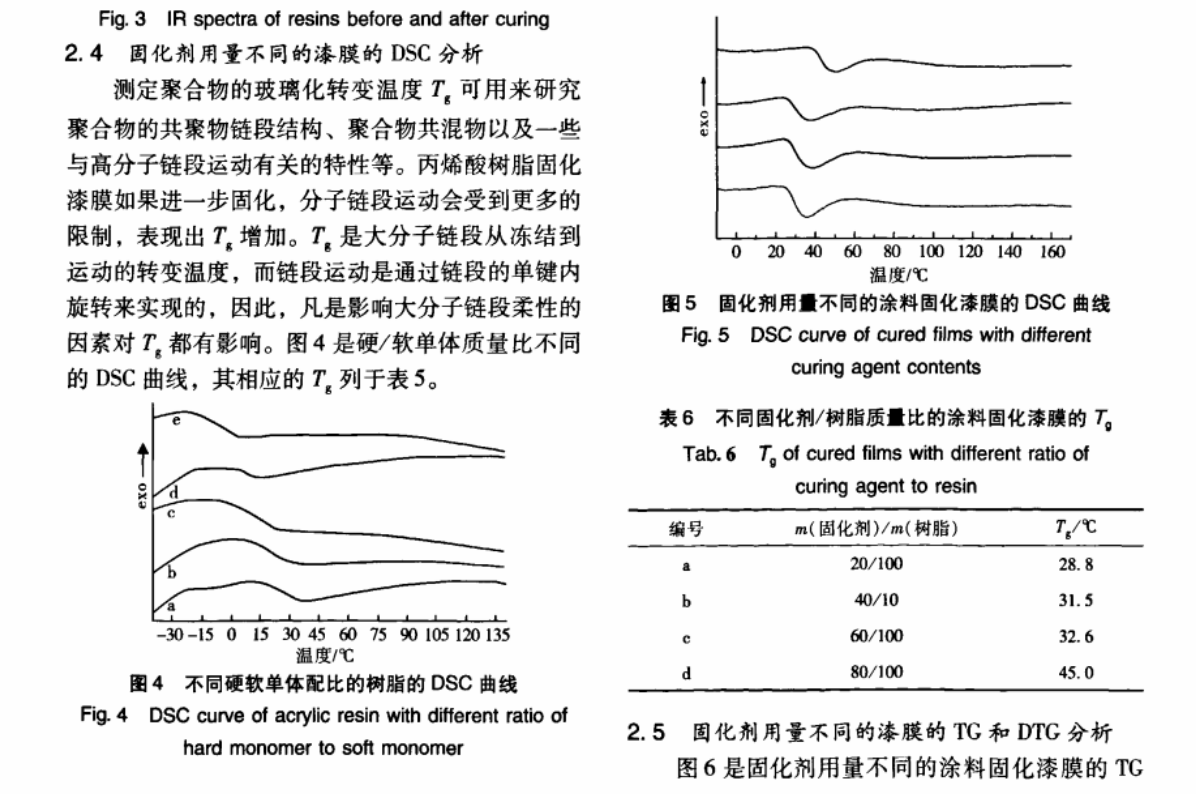

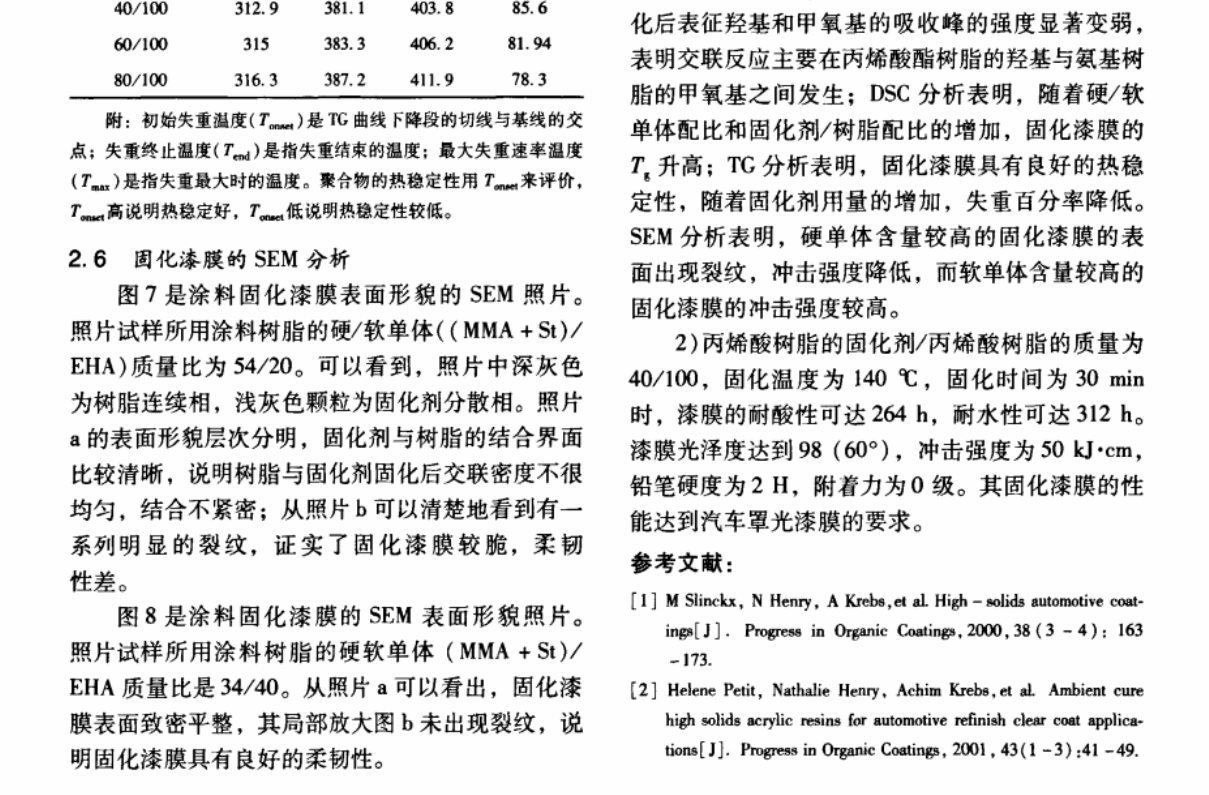

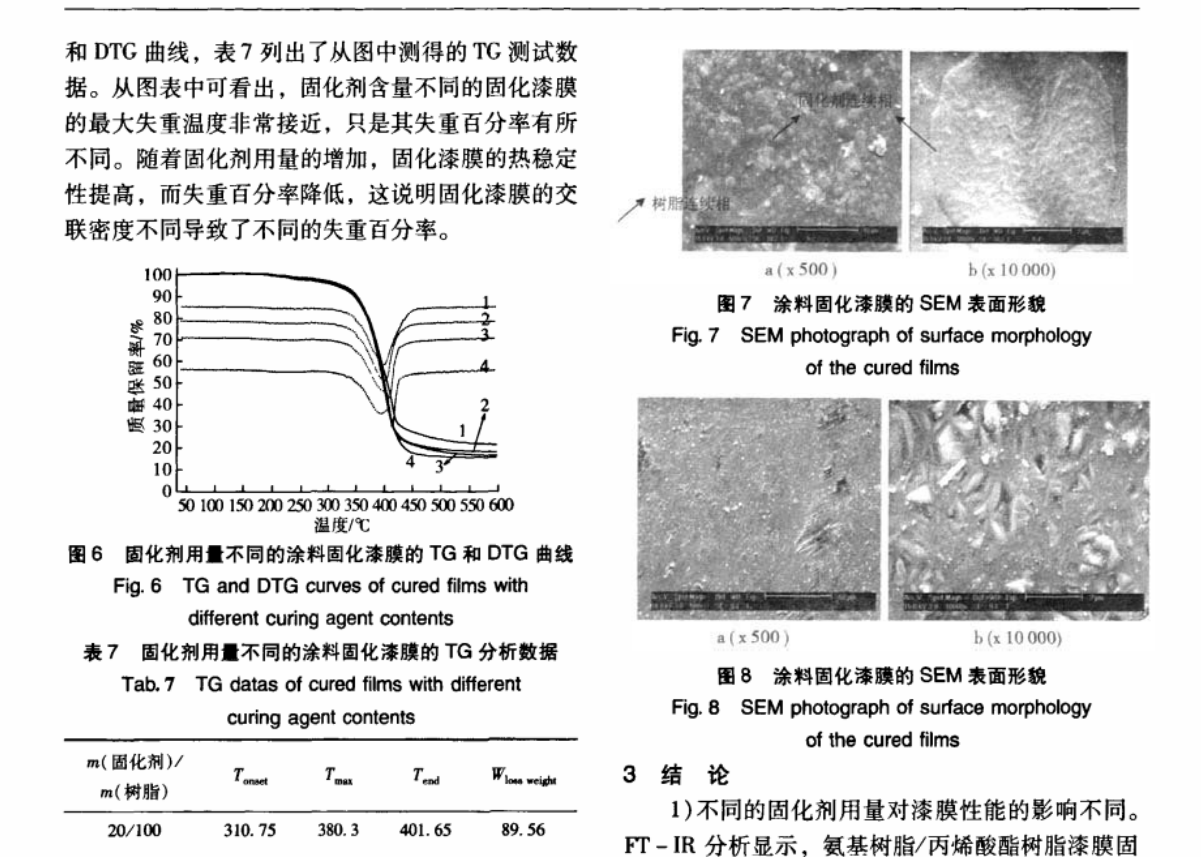

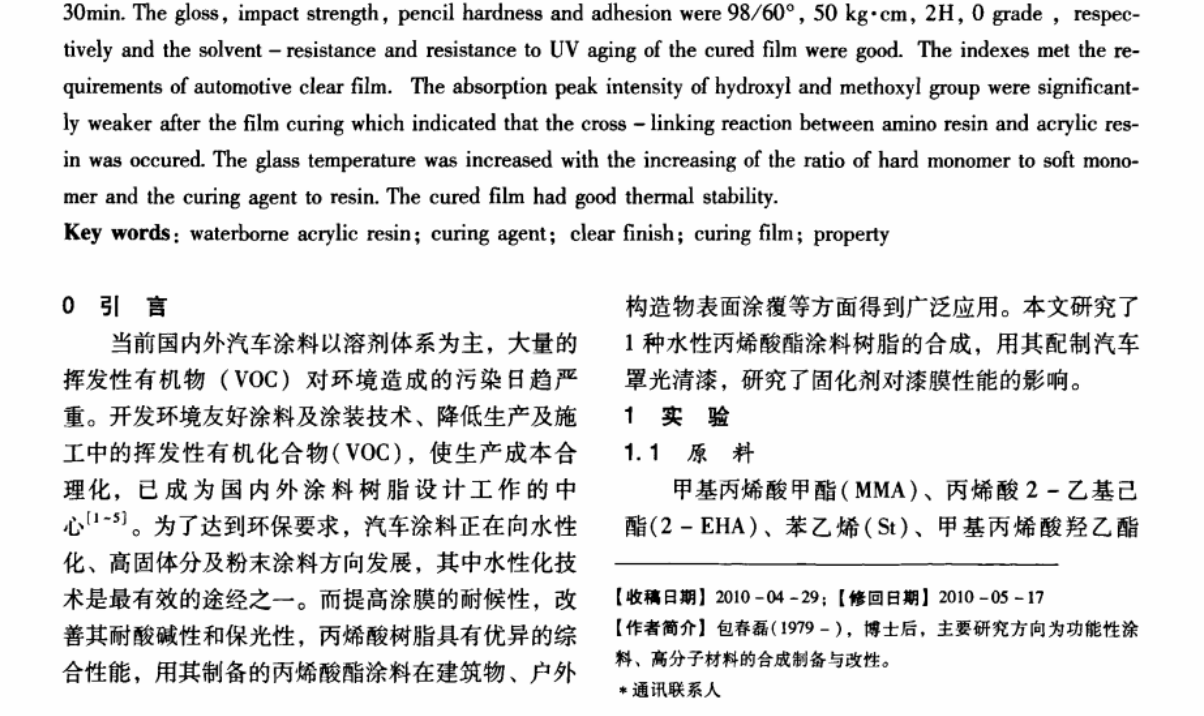

摘 要：合成了水性丙烯酸树脂并用其配制了汽车罩光清漆，通过 FT-IR,DSC，TG和 SEM 分析研究了不同固化剂、固化剂用量对漆膜性能的影响。结果表明，Luwipal 066 作为固化剂，固剂/树脂质量比为 40/100，固化温度及时间分别为 140℃和30 min 时，固化漆性能最好，光度达到98/60°，冲击强度为50 kg·cm，硬度为2H，附着力为0级，耐溶剂、耐紫外老化性能良好，指标达到汽车罩光膜的要求。漆膜固化后表征羟基和甲氧基的吸收峰强度显著变弱，表明氨基树脂和丙烯酸树脂发生了交联固化。随着硬/软单体配比和固化剂/树脂配比的增加，固化漆膜的 Tg升高，具有良好的热稳定性。

关键词:水性丙烯酸树脂，固化剂，罩光清漆，固化漆膜，性能

(0)
