浩力森应用工程中心 梁学冲

当现场工件外观出现问题时，小编认为首先应进行全面排查以确定问题的根源。

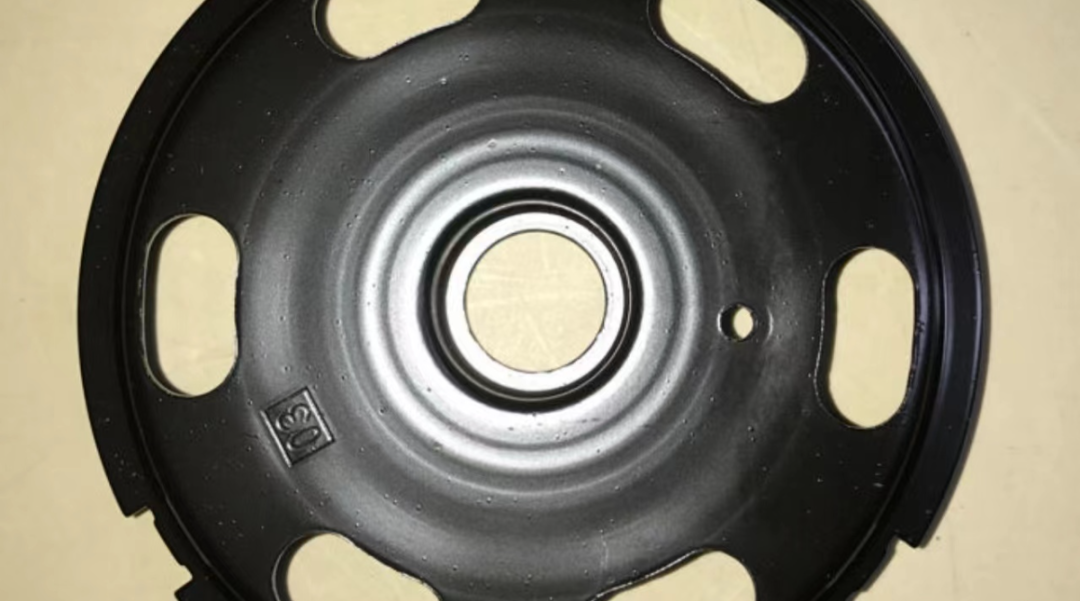

1.缩孔

这类缺陷在湿的漆膜上看不见，当烘干后漆膜表面出现直径通常为0.5-3.0mm漏底微孔、不漏底的火山口状的凹陷，称为陷穴、凹坑，露底者为缩孔。由于电泳漆湿膜中或表面有尘埃、油渍或与电泳涂料不相容的粒子，成为陷穴中心，因而产生涂膜缺陷。很多情况下这类缺陷还与被涂物的材质有关，如金属底材上存在微裂纹和微孔等。

原因1

Q1:外来油污污染电泳漆膜，油污附着在工件表面，使电泳漆成膜受到影响。这种原因引起缩孔的几率较大。

解决方法:可检查输送机构、挂具,防止油滴污染漆膜。从电泳设备制造安装开始就要避免上述物质污染，每一种新零件投入电泳前最好进行相关检验，防止受油、硅油、蜡、脂性碳化物、胶水等污染物对工件，电泳设备及电泳槽液的污染。

原因2

Q2:前处理除油不干净，造成润湿性不良，使电泳漆烘干后漆膜有缩孔。

解决方法:加强前处理清洗。

原因3

Q3:槽液有油污、异物混入，影响电泳漆膜外观。

解决方法:用吸油棉或除油过滤袋吸去油污，清除槽液内异物，同时避免异物混入，保持电泳槽液清洁。

原因4

Q4:加漆时有电泳漆没搅拌均匀，使槽液无完全熟化，引起漆膜不良。

解决方法:确保加入的电泳漆搅拌均匀，加强槽液循环，使槽液完全熟化。

原因5

Q5:电泳后水洗中含油分或烘干室内不洁净，循环风含油分，使油分附著在漆膜上面烘干后有缩孔。

解决方法:水洗经常更换,烘箱经常清理.烘箱链轨用油可选用耐高温,不会高温挥发为最佳。

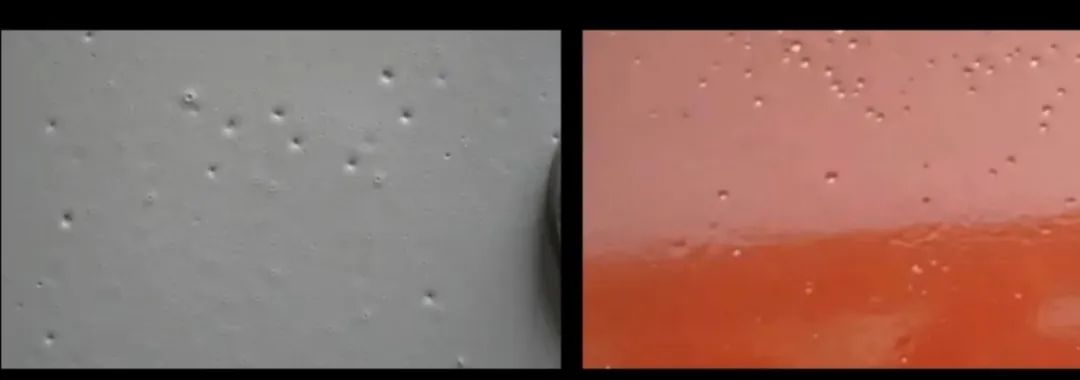

2.颗粒

指电泳漆膜表面上有异物的现象；在烘干后的电泳涂装表面上会有手感粗糙的较硬粒子，或肉眼可见的细小颗粒。

Q1:电泳液中存在较粗大的杂质

解决方法:检查电泳槽过滤装置,加强电泳槽液的过滤。

Q2:车间空气中含有的尘埃等漂浮物飘落到放在滴干区的工件上

解决方法:做好涂装车间卫生，防止灰尘漂浮。

Q3:烘箱内存在灰尘等杂物

解决方法:烘箱烤炉。

Q4:前处理清洗不干净

解决方法:加强前处理水洗及除油。

Q5:金属工件表面有颗粒，如毛刺或电镀面起泡

解决方法:工件上挂前,先检查工件表面是否有问题。

3.涂膜过薄

涂膜过薄指电泳后工件表面漆膜厚度过薄，造成颜色光泽和遮盖力不理想，质量等级下降。

Q1:电压过低

解决方法:升高电压。

Q2:电泳时间不够

解决方法:延长电泳时间。

Q3:槽液电导率偏低

解决方法:减少UF液排放。

Q4:被涂物通电不良

解决方法:清理挂具，使被涂物通电良好。

Q5:溶剂含量偏低

解决方法:补充溶剂，一般为槽液量的2%-5%。

Q6:槽液固体份偏低

解决方法:提高固体份至工艺范围内

Q7:PH不当（一般偏低）

解决方法:调整PH值。

Q8:槽液温度偏低

解决方法:提高槽液温度。

Q9:极板连接不良或被腐蚀，导电杆连接不良

解决方法:检查极板、导电杆电线连接，定期清理极板.导电杆和更新电线。

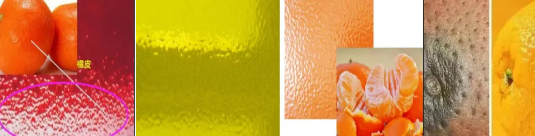

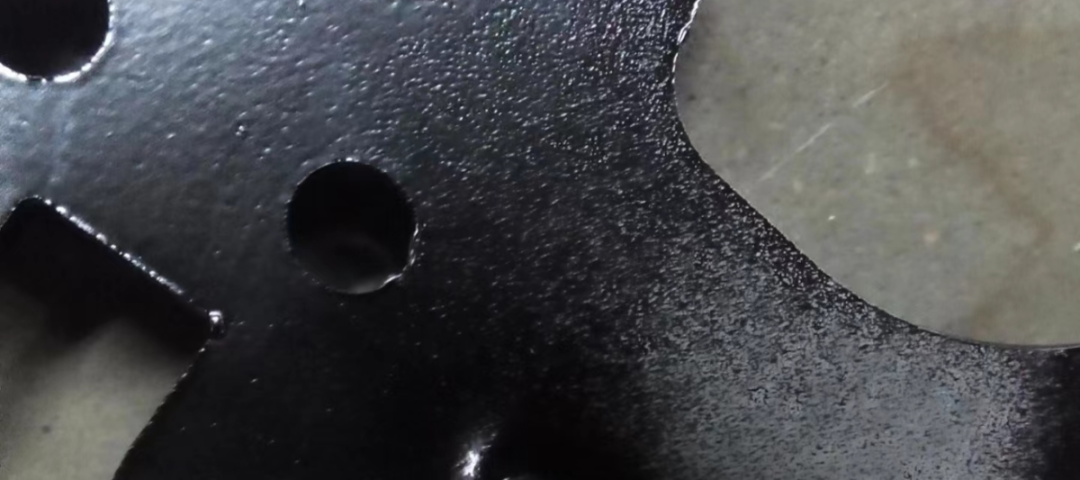

4.橘皮

电泳漆膜表面形成像橘皮一样连续的波浪状态。这种缺陷通常是由于涂料流平性不好而造成，应调整槽液涂料。

Q1:槽液溶剂含量低

解决方法:补充适量助溶剂。

Q2:补给原漆时没有充分熟化

解决方法:原漆补加前进行充分的搅拌。

Q3:电泳电压过高，时间过长，使涂膜过厚

解决方法:适当降低电泳电压，减短电泳时间。

Q4:槽液pH值高

解决方法:加助剂调整pH值。

Q5:槽液颜基比过低

解决方法:补充颜基比较高的电泳漆。

Q6:槽液中杂质离子过多，电导率过高

解决方法:超滤处理至350—750μS/cm。

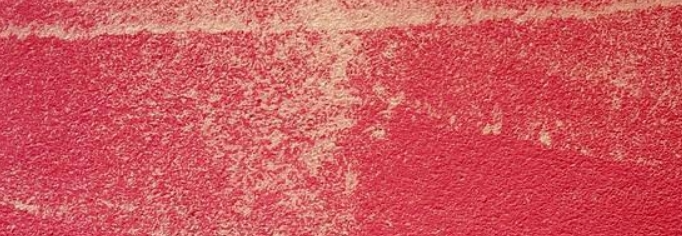

5.颜色不均匀

是指涂层烘烤固化后，其颜色的深浅程度不一样，漆膜花脸。

(1)阴阳面

Q1:槽液颜基比不合适

解决方法:调整颜基比

Q2:工件在电泳槽中的位置不当；

解决方法:工件应保持在电场中心线与槽两边电极平行且距离相等。

(2)在同一面上的色泽不一致

Q1:槽液中的颜料分散不均匀

解决方法:加强对槽液搅拌循环。

Q2:固体份含量过低

解决方法:调整槽液固体份至合适范围内。

Q3:零件形状复杂或上挂方式不对，导致电场被屏蔽

解决方法:改进挂具，安装辅助电极。

Q4:工件在入电泳槽前氧化，有黑印

解决方法:工件进电泳槽前检查底材颜色是否一致。

Q5:槽液内溶剂含量过低而引起色浆分散不好

解决方法:适量补加溶剂，一般为槽液量的2%-5%。

Q6:溶剂含量过多或电导率过高,引起电泳漆膜不均匀

解决方法：超滤处理。

6.针孔

工件上有露底针状小孔，称为针孔，它与缩孔的区别是孔径小，中心无异物，且四周无漆膜堆积凹起。由漆膜再溶解而引起的针孔，称为再溶解针孔。

湿透针孔

工件未进行烘烤,在空气中凉干,可看到的针孔

Q1: 电泳电压过高，电流冲击反应过剧，产生气泡过多，或升压速度过快。

解决方法:适当降低电压,加长软启动时间。

Q2:溶剂含量偏低。

解决方法:添加溶剂，一般为槽液量的2%-5%。

Q3:槽液温度过低。

解决方法:控制槽液温度。

Q4:涂料的PH值过低及溶剂过多，使漆膜抵抗杂质能力变弱。

解决方法:提高涂料的PH，并将漆膜厚度控制在必要的范围内。

Q5:槽液杂质离子过高，电解反应剧烈，被涂物表面产生的气体多。

解决方法:超滤除去杂质离子。

烘干后针孔

Q1: 固体份过低

解决方法:提高槽液固体份。

Q2: 溶剂含量过低

解决方法:提高溶剂含量，一般为槽液量的2%-5%。

Q3:混入电泳漆中的杂质（油、润滑脂等）粘附在漆膜上。

解决方法:除去电泳漆中的油脂等杂质。
