广州慧正智联科技有限公司

企业已认证
墙面漆
工业涂料
从助剂角度来看,随着风电叶片涂料的固含量升高,会带来消泡和流平问题;低光泽会出现消光问题;风沙和雨蚀带来耐磨要求;高膜厚带来流变问题。
研究课题:消泡剂

随着我国风电产业的迅猛发展,对风电涂料的要求越来越高,特别是风电叶片涂料。
一方面,风电叶片涂料需要保护风电叶片免受紫外线、风沙、雨蚀、湿热、温差等侵蚀;另一方面,风电叶片涂料在不断的往超高固含、无溶剂和水性化发展。
因此,风电叶片涂料也面临着越来越多的挑战。

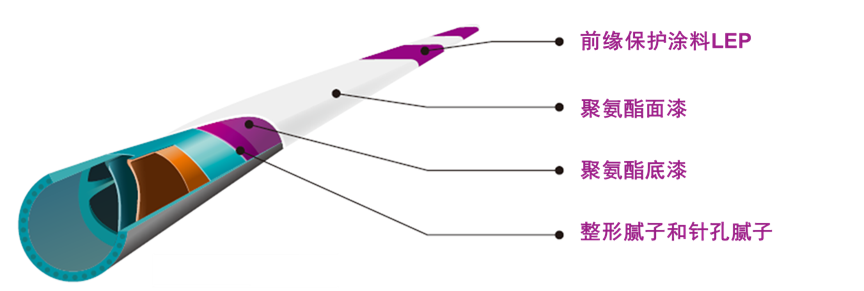

风电叶片涂料结构
从助剂角度来看,随着风电叶片涂料的固含量升高,会带来消泡和流平问题;低光泽会出现消光问题;风沙和雨蚀带来耐磨要求;高膜厚带来流变问题。
专注涂料领域,赢创带来风电叶片涂料全方案
1、消泡解决方案
在水性聚氨酯面漆中,由于辊涂施工带来了大量的泡沫问题,因此对消泡剂提出了更高的要求。

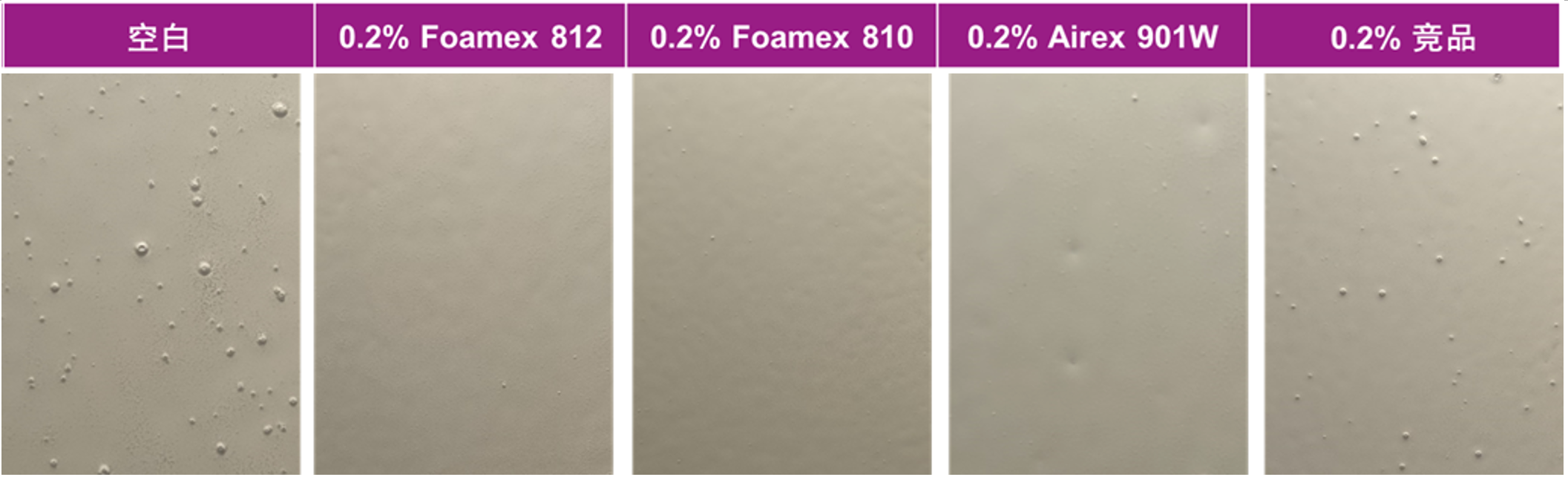

本地生产的TEGO® Foamex 812表现出了优异的相容性。

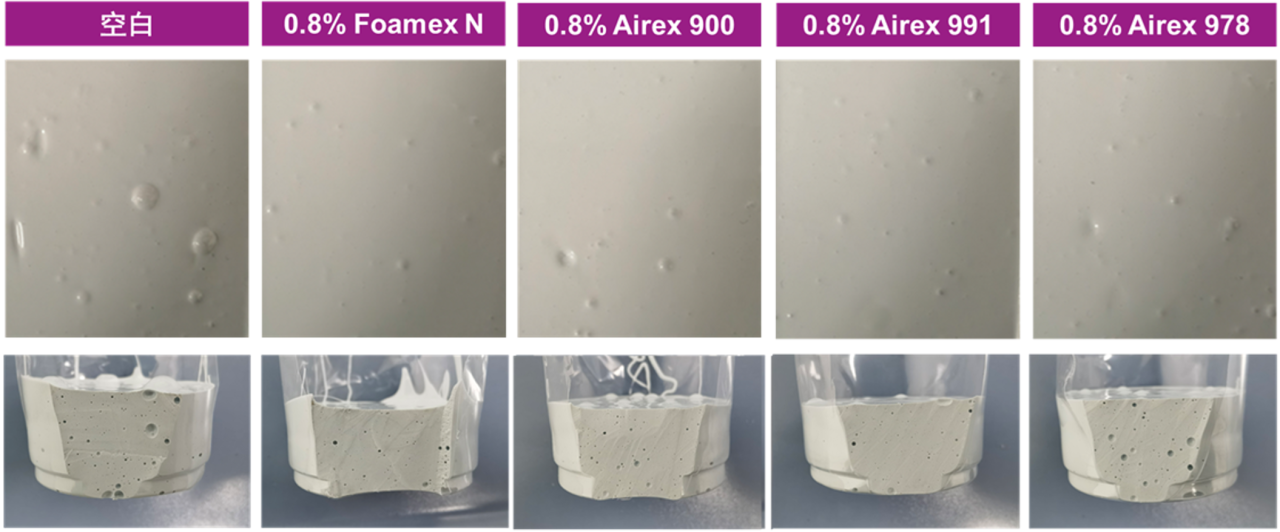

辊涂施工固化后,涂膜表现状态,TEGO® Airex 900 / 991都表现出了非常优异的消泡效果。实验结果如下:

2、消光解决方案
一般来说,风电叶片面漆要求哑光效果,60°光泽需要低于10。在水性聚氨酯面漆中,将60°光泽从80降低到5左右, ACEMATT® OK 520和ACEMATT® OK 630也都表现出了较好的效果。相比而言,本地生产的ACEMATT® TS 100有着极高的消光效率,特别适合难消光体系。
3、耐磨解决方案
由于风沙和雨蚀的侵蚀,风电叶片涂料要求耐磨性低于60mg。
赢创涂料添加剂开发了一种球形的二氧化硅颗粒,为涂料提供了优异的耐磨效果。该球形颗粒未作表面处理,和树脂结合力好,粒径分布窄,吸油量低。

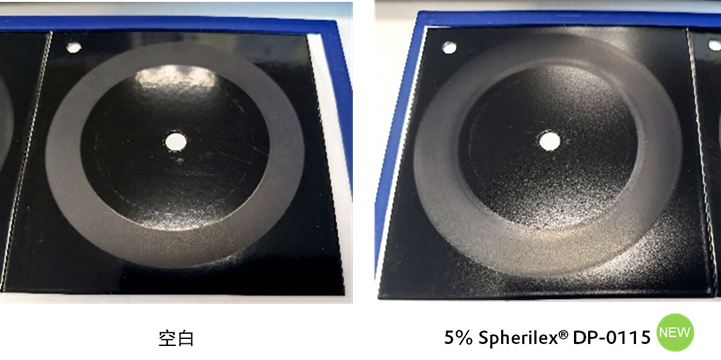

在双组分聚氨酯体系中,使用Taber磨耗仪(1000转)测试其耐磨性,添加5%的SPHERILEX® DP-0115的磨损损耗由70mg降低到22mg,表现出了优异的耐磨效果。实验结果如下:

除了上述提到的三个方面的效果,赢创涂料添加剂还提供了润湿、流平、疏水、流变等方面的助剂。为客户提供全面解决方案。
赢创风电叶片涂料全方案

(0)
