快干型环氧磷酸锌底漆 16810，由环氧树脂、磷酸锌、防锈颜料、颜填料、助剂、溶剂、聚酰胺固化剂组成的双组份防锈底漆涂料。

主要特性:

在经适当处理的镀锌钢材上具有良好的附着力:

对不锈钢、铝合金等有色金属表面有较好的附着力;

具有良好的柔韧性,漆膜具有优良的附着力和机械强度;

具有优良的耐水性和防锈性能能用于大气和水下钢构设施。

推荐用途:

推荐用于钢结构、管道、储罐、机械等设备，为基底提供良好的附着力和耐腐蚀性，也可用于化工厂、化肥厂、电厂、炼油厂、污水处理厂防腐涂装。

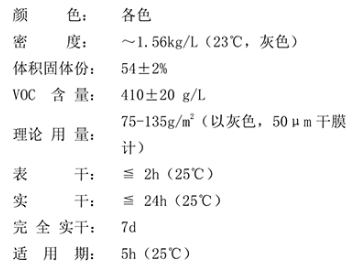

基本参数

使用说明

施工条件

本产品可在5℃~50℃的温度条件下进行施工，温度低于5℃时不能进行施工。

底材温度须高于露点以上3℃。

底材温度过高时必须采用喷涂施工，温度不得高于60℃，为避免干喷可加慢干稀释剂。为了确保下一道具有良好的附着力，表面必须清洁干燥无污染物。

混合条件

本产品为双组份涂料，分两罐装，使用时必须按规定比例配漆，混合，并充分搅拌均匀，并在适用期所限时间内用完。

主剂:固化剂=6:1

稀释剂

可使用本厂配套稀释剂X-7或其他环氧稀释剂。

施工方法

本产品可刷涂、滚涂、无气喷涂/空气喷涂。

喷涂：喷嘴孔径：无气喷涂0.4-0.5mm，空气喷涂1.5-2.0mm;          喷嘴压力：无气喷涂10-15MP，空气喷涂0.3-0.4MP;

稀释量(以油漆重量计)：无气喷涂0-5%：空气喷涂0-10%：刷涂/滚涂0-5%。

涂装道数：无气喷涂一道，刷涂或滚涂1-2道。

干燥与重涂

干燥时间（以干膜60um计）

如果超出7d重涂间隔，必须拉毛表面以确保涂层间的附着力。

表面处理

除尽所有的油污、杂物和盐;

除去焊接飞溅物及处理焊缝、毛刺使其光滑:钢材表面喷砂处理至Sa2.5级，表面粗糙度 30-70μm。清理过的钢结构表面因在8小时内涂装。

安全防范

小心使用本产品，使用前和使用时请注意包装标签上的注意事项。此外，还应遵守有关国家或当地政府规定的安全法规。

备注

本产品为溶剂型产品，在开罐使用时，使用前必须充分搅拌均匀。如果没有用完，储存在干燥处，并保持密封。

贮存运输

本产品在25℃的温度条件下有效贮存期为期12个月，超期经检合格仍可使用本产品：本产品存放时应保持通风、干燥，防止日光直射，并远离热源：本产品运输时，应防止雨淋，日光曝晒，并应符合运输部门的要求。按照当地法规要求在通风阴凉干燥的环境中密封贮存。运输及贮存温度范围0℃-35℃。

保质期

12个月(25℃，储存在密闭的容器中，阴凉干燥环境)

目前该产品已经进驻优料库，点击连接，浏览更多大桥油漆产品：浙江大桥油漆有限公司。
