银洋树脂生产的YE- 6590是户内用含酸基饱和聚酯树脂, 与环氧树脂以50/50比例配合用于制造热固型粉末涂料, 专用于热敏型底材，如低温固化的弹簧、MDF板材的涂装。



产品技术指标

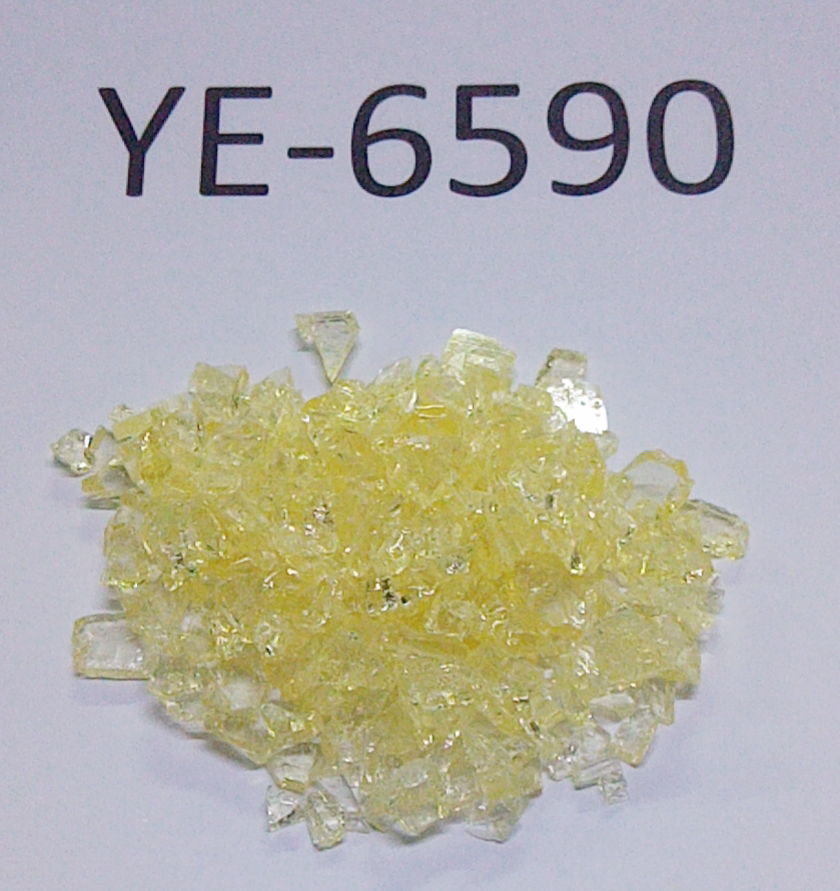

  外观  :                             淡黄色固体颗粒

  酸价(mgKOH/g) ：         75-85         GB/T 6743-2008

  色相 ：                            最大3        GB/T 1722-92

  粘度at 165 ℃(mPa.S) ：5000-12000         GB/T 9751.1-2008

  玻璃化温度（Tg）：         52℃        GB/T 19466.2-2004

  软化点(℃) :                      98-105       GB/T 12007.6-1989

粉末涂料参考配方:

二氧化钛……………………………….. 200         (1)

饱和聚酯YE-6590…………………… 400

环氧树酯……………………………...... 400          (2)

流平剂…………………………….......... 10          (3)

安息香…………………………………......5

 (1) 杜邦 R-902

(2) ARALDITE GT-7004,环氧当量: 775(制造者:汽巴嘉基,其它厂家环氧树脂也可适用建议使用比例:YE-6590/EPOXY=50/50

(3)YL-1080   (二氧化硅吸附有效成分65%，)

粉末制造及检验

（1） a.预混和(干粉拌和)

           b.挤压(温度控制70-75°C)

           c.冷却初碎

           d.磨粉过筛(粒径小于80micron)

（2）粉末涂装条件:

           静电电压……………………….. 60-80千伏

           气压……………………………… 1-2kg/cm²

           试片材质……………………….0.35mm马口铁

（3） 烘烤条件:

         130°C X15分钟至20分钟 (工作物温度)

（4）涂膜性能:

           膜厚………………………………… 60-80m

           光泽…………………………………. >80%        GB/T 9754-1988

           杯突试验………. ………………     5mm         GB/T 9753-1988

           耐冲击试验(正、反冲)…………… 50kg-cm    GB/T 1732-1993

           弯曲试验…………………………     通过         GB/T 6742-1986

           方格试验…………………………….. GT=0       GB/T 9286-1998



包装及贮存

25公斤纸袋或PE袋包；贮存于户内阴凉干燥处，贮存温度应在—20℃到35℃之间，避免长期暴晒和阳光直接照射。在上述的存放环境下树脂的保质期为一年，建议在超出保质期产品经检验合格仍可使用。

目前该产品已经进驻优料库，如需索样请点击：银洋粉末涂料用饱和聚酯树脂YE-6590 。
